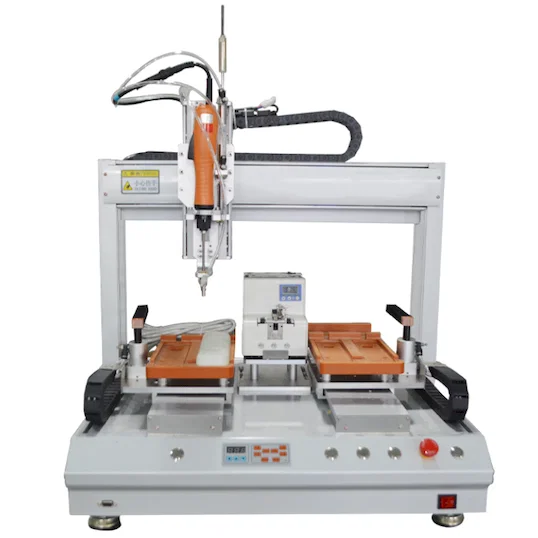

WPM-802, tezgâh üstü seri montaj için üç eksenli otomatik vida sıkma makinesidir. Portal tornavidayı 670 x 550 x 610 mm gövde üzerinde taşır ve vidalar 8000 adetlik hazneden uca üflenir; böylece operatör parçayı hareket ettirmek yerine kafa vida konumuna gider. Çevrim süresi iş parçası başına 3-5 saniyedir ve makine her tür üniversal başlı M1 ile M6 arası vidaları kapsar.
Manuel vida sıkmada sınır tornavida değil elleçlemedir: her vidanın alınması, hizalanması ve başlatılması gerekir ve tork operatörden operatöre değişir. WPM-802'de vida, besleme hortumundan tornavida eksenine hizalı olarak uca üflenir, Z ekseni programlı derinliğe iner ve çevrim iş parçası başına 3-5 saniyede yinelenir. Vida ölçüsü uç ve besleme kanalıyla belirlendiği için makine tek bir vida yerine M1-M6 aralığı için tanımlanmıştır.

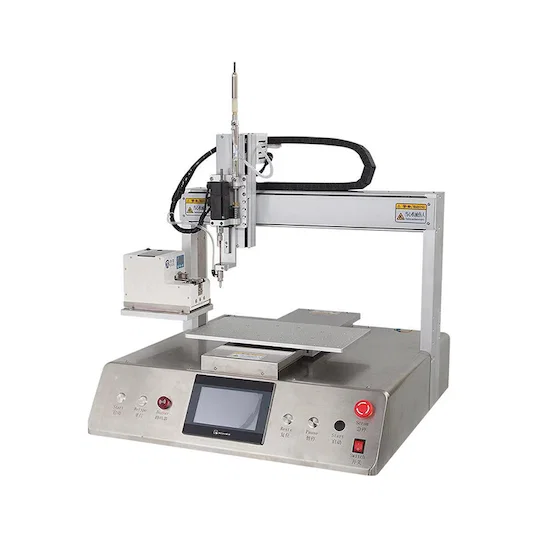

WPM-802, el tipi WPM-801 ile dört istasyonlu WPM-803 arasında yer alır. Fikstüre alınabilen düz parçalarda konumlandırmayı iş parçası başına 3-5 saniyede otomatikleştirir; WPM-803 ise aynı anda birkaç vida sıkılması gereken parçalar için dört istasyonlu döner tabla ekler. 360 W gücündeki makine portal ve besleyici kabini olarak iki ünite halinde üretilir; besleyici kafanın hortum erişimi içine yerleştirilebilir.
Temel özellikler
1. Vida besleme, iniş ve sıkma dahil iş parçası başına 3-5 saniye.
2. 8000 adet vida haznesi kapasitesi; besleyici dolumlar arasında uzun partiler çalıştırır.
3. M1 ile M6 arası vidaları kapsar ve her tür üniversal vida başını kabul eder.
4. Hava üflemeli vida besleme, her vidayı besleme hortumuyla uca ulaştırır ve çevrimden vida alma adımını kaldırır.
5. 220V'ta 360 W; 670 x 550 x 610 mm gövde ve 60 kg ağırlık.
6. Özelleştirilebilir olarak listelenir; fikstür yüksekliği ve strok müşteri gövdesine göre yapılabilir.
Teknik özellikler
| Parametre | Özellik |
|---|
| Model numarası | WPM-802 |
|---|
| Gerilim | 220V |
|---|
| Güç | 360 W |
|---|
| Verimlilik | 3-5 saniye/iş parçası |
|---|
| Vida besleme yöntemi | Hava üflemeli |
|---|
| Vida haznesi kapasitesi | 8000 adet |
|---|
| Özelleştirme | Evet |
|---|
| Uygulama aralığı | M1 - M6 |
|---|
| Uygun vida başı | Her üniversal tip |
|---|
| Boyut (U x G x Y) | 670 x 550 x 610 mm |
|---|
| Ağırlık | 60 kg |
|---|
Uygulamalar
— Küçük cihaz montajı: kontrol kutuları ve motor gövdelerinde kapak vidalarının sıkılması.
— Elektronik muhafazalar: M2-M4 ölçüsünde PCB mesnetlerinin ve kapak vidalarının sabitlenmesi.
— Kablo demeti: konektör gövdelerinin ve kablo kelepçelerinin braketlere sabitlenmesi.
— Lamba ve aydınlatma montajı: döküm ve sac gövdelerde vida sıkma.
— Tüketim ürünleri: kendinden kılavuzlu vidalarla kalıplanmış parçaların yüksek hacimli montajı.
