Otomatik Kesme Sarma Bağlama Makinesi
filament çapı: 1.0 ~ 5.0 mm
Besleme hızı: ≤2.0 m / s
Sarma yarıçapı: 70 ~ 100 mm
Sarma uzunluğu: 5 ~ 30 m
Üretim hızı: 2 ~ 5 Adet / dak (15m uzunlukta)
Operatör gerekli: 1 kişi (2 ~ 4 birim çalıştırabilir)
Makine uzunluğu: 1350 mm
Makine genişliği: 650 mm
Makine yüksekliği: 1700 mm
Makinenin ağırlığı: Yaklaşık 300 kg
Güç kaynağı: 1 Faz AC 220V 50Hz 2Kw
Basınçlı hava: 0.4 ~ 0.6 Mpa1 m3 / saat

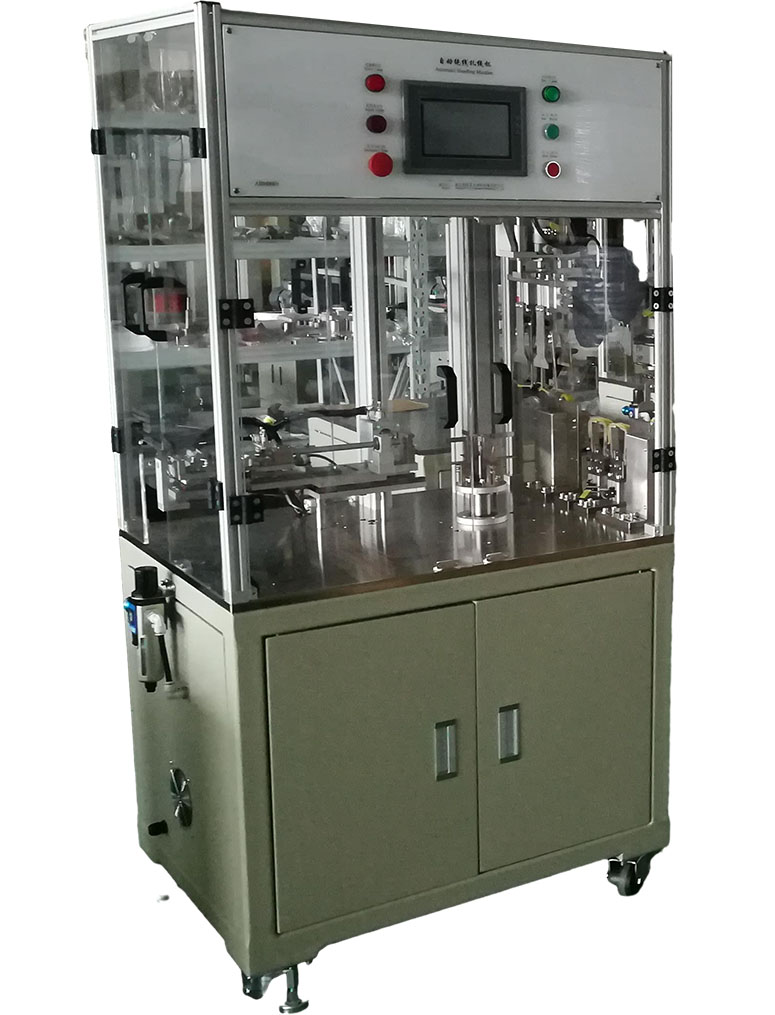

Otomatik Kesme Sarma ve Bağlama Makinesi ACE0001
MAKİNE KARAKTERİSTİĞİ
ACE0001-Otomatik sarma ve bağlama makinesi esas olarak çim kırpma hattı ve naylon monofilament gibi plastik filamentin sabit uzunluğunu, rüzgarını ve bağcıklarını kesmek için uygulanır. Makine, düşük manuel maliyet ve yüksek üretim kapasitesi olan parametre ayarı ve PLC sistemi ile plastik filamenti otomatik olarak kesebilir, sarabilir, bağlayabilir ve ürünleri boşaltabilir. Makineyi çalıştırmak için bir kişiye ihtiyaç duyulur ve elektrik ve basınçlı hava sağlanarak üretim sağlanabilir.
1. Dokunmatik ekranın insan makine arayüzü; merkezi kontrol; rahat kullanım; parametre ayarı; görsel ekran.
2. Ayar parametresine göre, makine işlemi otomatik olarak eşleştirebilir ve PLC sistemi altındaki çıkışı sayabilir.
3. Fotoelektrik algılama sistemi, eksik, dökülme ve tel olmayan durumları otomatik olarak algılayabilir ve alarm verebilir ve üretimi durdurabilir.
4. Komple alarm ve güvenlik koruma fonksiyonu; Güvenli ve güvenilir olan elektrik ve makinelerin çift koruması.
MAKINE KONFIGÜRASYONU
1. Besleme modülü.
2. Kesme modülü.
3. Sarma modülü.
4. Bağlama modülü.
5. Transpoze modülü.
6. Çerçeve modülü.
7. Program ve elektrik kontrol sistemi.
MAKİNENİN ÇALIŞMA
PRENSİBİ 1. Besleme modülü, step motor tarafından tahrik edilen hassas tekerlekler aracılığıyla teli besler.
2. Kesme modülü, lineer kızak tarafından yönlendirilen ve silindir tarafından tahrik edilen alaşımlı kesiciden teli keser.
3. Step motor tarafından tahrik edilen sarma modülü ve kibrit besleme, sarma ve çapraz hareket.
4. Step motor tarafından tahrik edilen bağlama modülü ve ürünü çift istasyonda birleştirir.
Sağlanan Teknik Çizim
1. Kullanım kılavuzu.
2. Makine montaj çizimi.
3. Pnömatik ve kontrol çizimi.
4. Elektrik ve kontrol çizimi.
5. Yedek parça ve aşınan parça listesi.
Makine Temel Parametre
filament çapı: 1.0 ~ 5.0 mm
Besleme hızı: ≤2.0 m / s
Sarma yarıçapı: 70 ~ 100 mm
Sarma uzunluğu: 5 ~ 30 m
Üretim hızı: 2 ~ 5 Adet / dak (15m uzunluklu)
Operatör gerekli: 1 kişi (2 ~ 4 birim çalıştırabilir)
Makine uzunluğu: 1350 mm
Makine genişliği: 650 mm
Makine yüksekliği: 1700 mm
Makinenin ağırlığı: Yaklaşık 300 kg
Güç kaynağı: 1 Faz AC 220V 50Hz 2Kw
Basınçlı hava: 0.4 ~ 0.6 Mpa1 m3 / saat
