Oto Yassı Kablo Çift Uç Sıkma WPM-SP20

Detailed description

Düz Kablo Sıkma Makinesi, Şerit Kablo Sıkma Makinesi, Çift Kafa Şerit Kablo Sıkma Makinesi

Özellik

1: Bu makine, hassasiyet, yüksek verimlilik ve kararlılık elde etmek için Japon Panasonic kontrol sistemini ve Panasonic servosunu benimser.

2: Hat uzunluğu, sıyırma uzunluğu, terminal konumu vb. dahil olmak üzere dokunmatik ekran kontrolü ile ayarlayın, tüm dokunmatik ekranlar

Ayarlama; Tüm işlem süreci bir bakışta görülecek ve birden fazla cihaz bir kişi tarafından çalıştırılabilir.

3: Ürün fonksiyonu: Çift uçlu sıkma terminali; Kabloya uygulandığında, elektronik tel, aksesuarların değiştirilmesine gerek kalmadan bu cihazda işlenebilir, sadece küçük ayarlamalar yapılabilir, çok amaçlı bir makine elde edilebilir ve ekipman yatırımını azaltır.

4: Uygulanabilir terminal modeli, PH, XH, ZH, SCN, SM, VH, DuPont ve başka bir sürekli terminal kıvırma.

5: İyi stabilite, eksantrik şaft kullanımı, dengeli terminal basıncı, düzgün presleme, yüksek verim, kam iletim yapısı,

Kontrol dallanma hareketi kararlı ve hızlıdır.

6: Yüksek verimlilik, presleme hızı 22000 adet H'ye (maks) ulaşabilir ve makine 24 saat çalışabilir.

7: Özel fonksiyon:

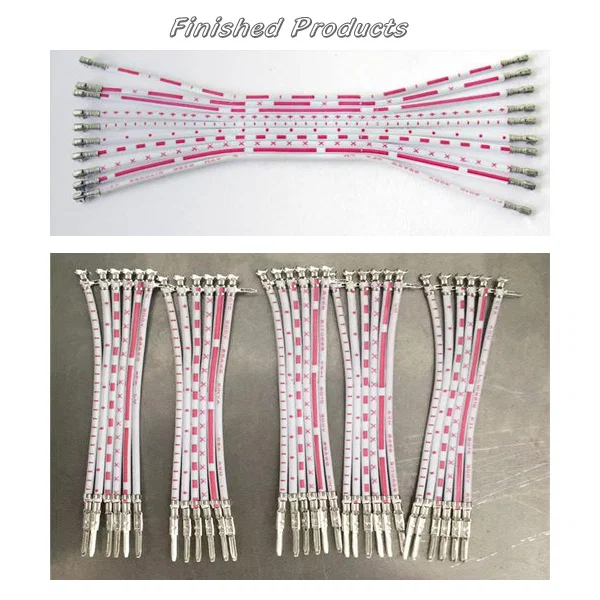

(1) 2pin kablo aynı anda 5 adet çıkış yapabilir.

(2) A ve B uçları, pozitif ve negatif basınç uçları ile ayrılır ve Dirsek yarı veya tamamen sıyrılabilir.

(3) Direksiyon sıkma, iki uçlu sıkma, tek uçlu sıkma, aralıklı sıkma, pozitif ve negatif sıkma vb.

8: Devreye alma: Tel dağıtımı, dal uzunluğu, kesme ve sıyırma işlemlerinin tam servo kontrolü ile devreye alma basittir.

Şartname

Öğe değeri

Menşe yeri: Çin

Kullanım: Kesme, sıyırma, sıkma

Garanti: 1 yıl

Verimlilik: 22000pcs / H (20pin)

Kesme uzunluğu 55-850mm özelleştirilmiş

Sıyırma uzunluğu A tarafı 0-7 mm, B tarafı 0-9 mm

Uygulanabilir kablo teli OD 0.8-2.0mm

Maksimum kablo genişliği 20 mm

Maksimum kablo pimi 20pin

Tel çapı 28-18AWG şerit kablo, tek telli

Sıkma kuvveti 1.5T / 2T özelleştirilmiş

Ana satış noktası Servo motor kontrolü besleme, bölme, kesme ve sıyırmadır.

Makine boyutu L1800 * W1400 * H1550mm

Net Ağırlık: 450KG

Gerilim AC220V 50HZ

Güç: 4kw

Hava kaynağı: 0.4-0.6MPa

Kurulum alanı 2000 * 3000mm

Çalışma ortamı seviyesi ve güçlü zemin, düz ve güçlü zemin, kuru seviye ve güçlü zemin, düz ve güçlü zemin, kuru seviye ve güçlü zemin, düz ve güçlü zemin, kuru seviye ve güçlü zemin, düz ve güçlü zemin, düz ve güçlü zemin, kuru, doğrudan güneş ışığı olmadan
