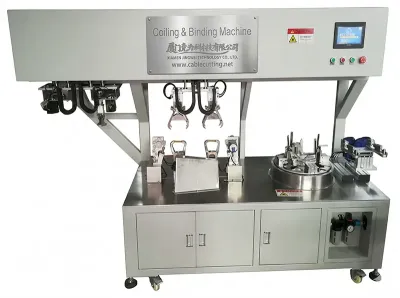

Otomatik Tel Sarma ve Bağlama Makinesi WPM-RT-82T

Name: Otomatik Tel Sarma ve Bağlama Makinesi WPM-RT-82T
Brand: JINGWEI
SKU: WPM-RT-82T
Availability: InStock
Rating: 5 (1 reviews)

Otomatik sarma ve ciltleme makinesi WPM-RT-81T
AC / DC / USB kablosu
için uygundur Sarma görünümü büyük 8 kelimelik tek kravat bandı
Uygulanabilir hat uzunluğu ≤10 m
Uygulanabilir tel çapı ≤ φ 12 mm Sargı aralığı 150-300 mm'dir

Ciltleme çapı ≤45 mm
Kafa uzunluğu 0-130 mm
Kuyruk uzunluğu >0 mm
Üretim verimliliği 1000PCS / h (1 metre hat uzunluğu, 3 tur, çıkıntı ve kuyruk)
Uygulanabilir basınç 0.55-0.65Mpa
Uygulanabilir kravat bandı ≤7.5 KG / rulo
Uygulanabilir voltaj 220V 50Hz
Makine gücü ≤2800W
Makine boyutu yaklaşık 1040L * 720W * 1540H mm'dir
Makinenin ağırlığı yaklaşık 230KG'dir
Ana bileşenler:
Silindir: Yadeke silindir ve solenoid valf,
Motor: Sargı servo motor 1500W Kalkan
Motor: hat çeviri servo motor 750W Kalkan Motor
: 57 step motor gök gürültüsü yarışı
Motor: Bükülmüş kravat kemeri 57 step motor gök gürültüsü yarışı
Motor: depolama kravat kemeri 6W sabit hız
Satır çevirisini alın: çift kaydırıcı
PLC: canlılık
Ekran: Boyut kontrolü
Güç kaynağı: net atkı
Çerçeve: demir çerçeve, boyalı, mavi ve beyaz
Tel kapma / büküm pençesi / alt pençe Malzeme: paslanmaz çelik
Tahrik sistemi: yüksek güvenilirlikli servo sistemi, yüksek hızlı kararlı endüstriyel kontrolör
için bir kontrol sistemi 1. Yeni stil, yüksek eşleşme, büyük 8 şekil etrafında, kravat 1 kravat;1. yeni stil. yüksek eşleşme. büyük 8 şeklin etrafında. kravat 1 kravat;
2. AC kablosu için uygundur. güç kablosu. kalın uzun tel. ip. ve hortum;
3. sargı motoru 1500W (1000 RPM) servo kullanır. tam güç. daha kararlı;
4. hat çeviri motoru 750W servo alın. Step motorun adım kaybı olgusunu ve demanyetizasyon problemini ortadan kaldırın. çeviri daha kararlıdır;
5. Üst şeffaf şasi. Bir bakışta boru hattı düzeni ve kalitesi. yüksek dereceli atmosfer. Üç taraf + üst dört taraf demonte edilebilir. uygun bakım;
6. Bağımsız güç dağıtım kabini. bir bütün olarak kaldırılabilir. Elektrik hatları standardı. temiz. standart. uygun bakım;
7. Kravat kayışının taşıma kapasitesi 7,5 kg'a ulaşabilir. Kravat kayışını değiştirme süresinin azaltılması. ve iş verimliliğinin iyileştirilmesi;
8. Tükürük bağlama kemerinin yapısına ayrı bir düğme eklenir. kurulum ve hata ayıklama için daha uygun olan;
9. Pençe yapısı optimizasyonu altında lastik bant. Lastik bandı daha fazla aşınma direnci yapın. kurulum ve hata ayıklama daha uygun,
10. Barometre yükseltmesi. otomatik olarak filtreleyebilir. drenaj;
11. Alüminyum levha. dönüşüm plakası. Tamamen çelik malzemeye yükseltildi. makine daha dayanıklıdır;
12. Büküm pençesinin bağlantı yapısı. Pençe ve alt pençe alma paslanmaz çelikten imal edilmiştir. hangisi daha istikrarlı ve güzel.
13. Bobin yapısı yükseltmesi. daha az gürültü. daha kararlı;
14. Üretim verimliliği 1000 adet / saate ulaşabilir. emek tasarrufu;
15. Kullanımı kolay. hata ayıklamak kolay. bakımı kolay;
16. Küçük boyutlu. yeri işgal etmez. kiradan tasarruf etmek;
17. İnsancıllaştırılmış tasarım. personelin yorgunluk yoğunluğunu azaltmak;
18. Programlanabilir mantık denetleyicisi (PLC) kontrolü. İki dilli insan-makine arayüzü kontrolü;
18, Programlanabilir mantık denetleyicisi (PLC) kontrolü, İki dilli insan-makine arayüzü kontrolü;
Süper uzun baş ve kuyruk, dairesel sarma ve bağlama makinesi:
Sarma görünümü Daire Tek kravat / çift kravat
Dairenin iç çapı 90-180 mm'dir
Uygun tel çapı 3-10 mm'dir.
Uygulanabilir uzunluk 1-10m
Baş ve kuyruk uzun kalır 600-750mm
Bağlama çapı ≤40mm
Demir çekirdeği
kaplayan bandı bağlamak için uygundur Makine verimliliği ≤600PCS / H
Makine gücü yaklaşık 3.5KW
Makine boyutu yaklaşık 1900W * 800D * 1600Hmm
Makine ağırlığı: yaklaşık 600KG Standart
dışı, süper uzun baş ve kuyruk, dairesel sarma ve bağlama makinesi (WPM-RT-02M):
Silindir: Yadeke silindir ve solenoid valf
Motor: Sargı ana servo motor 1500W Kalkan
Motoru: hat çeviri servo motor 750W Kalkan
Motoru: 57 step motor gök gürültüsü yarışı
Motor: Bükülmüş kravat kemeri 57 step motor gök gürültüsü yarışı
Motor: depolama kravat kemeri 6W sabit hız
PLC: vigor
Ekran: Boyut kontrolü
Röle: Omron
Çerçeve: demir çerçeve dış boyalı bilgisayar gri
Sürüş sistemi, yüksek güvenilirliğe sahip bir servo sistemdir
Kontrol sistemi, yüksek hızlı ve kararlı bir endüstriyel kontrolör ve sistem yazılımıdır.

WPM-RT-82T Otomatik Kablo Sarım ve Bağlama Makinesi hangi tür kabloları işleyebilir?

WPM-RT-82T, AC güç kabloları, DC kablolar ve USB kabloları dahil olmak üzere geniş bir yaygın güç ve veri kablosu yelpazesini işlemek üzere tasarlanmıştır. Maksimum dış çapı ≤12mm ve uzunluğu ≤10 metreye kadar olan kablolar için uygundur; bu da çeşitli elektronik ve elektrikli kablo demetleri üreticileri ve işleyicileri için çok yönlü bir çözüm sunar.

Bu otomatik kablo sarım makinesinin üretim verimliliği nedir?

Bu endüstriyel kablo demetleme makinesi, saatte 1000 parçaya kadar verimlilikle yüksek hızlı otomasyon sunar. Bu tutarlı çıktı, üretkenliği önemli ölçüde artırır, manuel işçilik maliyetlerini düşürür ve toplu tel işleme operasyonları için tek tip sarım kalitesi sağlar.

Bu makinedeki otomatik bağlama özelliği nasıl çalışır?

Makine, tam otomatik bir kablo bağlama mekanizması entegre eder. Kablo belirli bir uzunluğa hassas bir şekilde sarıldıktan sonra, sistem sarımı bağlamak için otomatik olarak güvenli bir bağ veya kayış (genellikle konfigürasyona bağlı olarak bükümlü bağ veya kablo bağı) uygular ve profesyonel, sevkiyata hazır bir demet için süreci manuel müdahale olmadan tamamlar.

WPM-RT-82T gibi otomatik bir makineyi kablo sarmak için kullanmanın temel faydaları nelerdir?

Temel faydalar arasında üretim hızında ve tutarlılığında önemli artışlar, manuel sarmayla ilişkili fiziksel zorlanma ve işçilik maliyetlerinde azalma ile tek tip, profesyonelce bağlanmış sarımlarla ürün sunumunda iyileşme yer alır. Dayanıklı bir endüstriyel çözüm olarak, uzun vadeli güvenilirlik sağlar, insan hatasını en aza indirir ve kablo demeti montajında genel iş akışı verimliliğini artırır.

Bu makine küçük partili veya özel kablo üretim serileri için uygun mudur?

Evet, yüksek hacimli üretimde (saatte 1000 adet) mükemmel performans gösterirken, WPM-RT-82T aynı zamanda daha küçük veya özel partiler için de uyarlanabilir. Ayarları, farklı kablo uzunlukları ve sarım çapları (≤12mm, ≤10m kapasitesi dahilinde) için ayarlanabilir; bu da AC, DC veya USB kabloları için çeşitli üretim programları ve özel müşteri gereksinimlerinde esnek operasyon sağlar.
