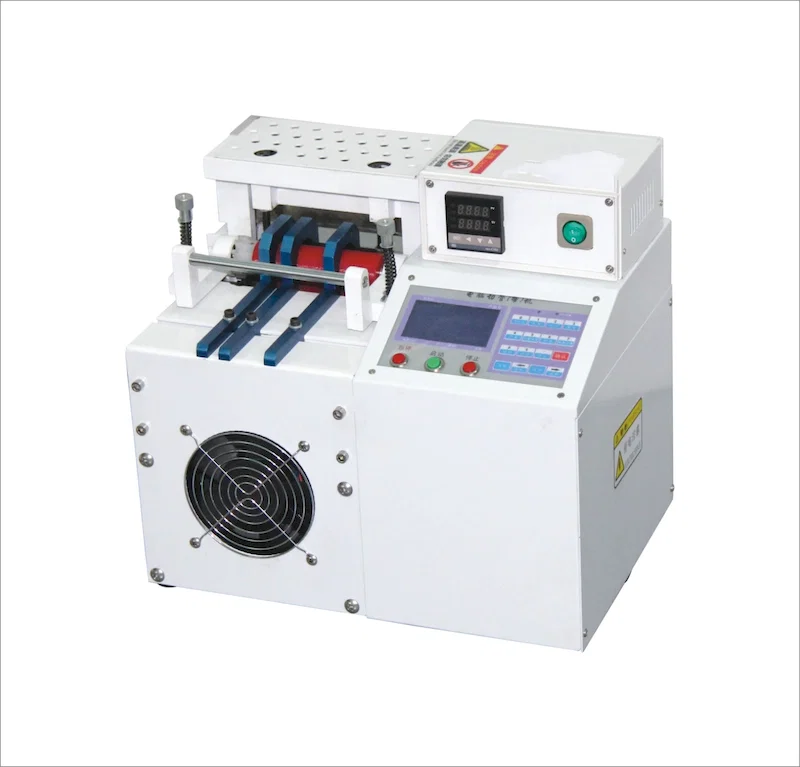

WPM-100, manşon, boru, bant ve yassı kayış için mikroişlemci sayısal kontrollü tezgâh kesicidir. Boy membran panelden tuşlanır ve makine tek otomatik çevrimde besler, ölçer ve keser. Malzeme listesi kauçuk ve plastik manşon, ısı büzüşmeli boru, PVC boru, kablo teli, yalıtım kağıdı, çift taraflı bant, birleştirme bandı, pamuk kayış ve fermuarı kapsar; böylece makas, bant dispanseri ve manşon kesici gerektiren kesme adımları tek üniteyle karşılanır.

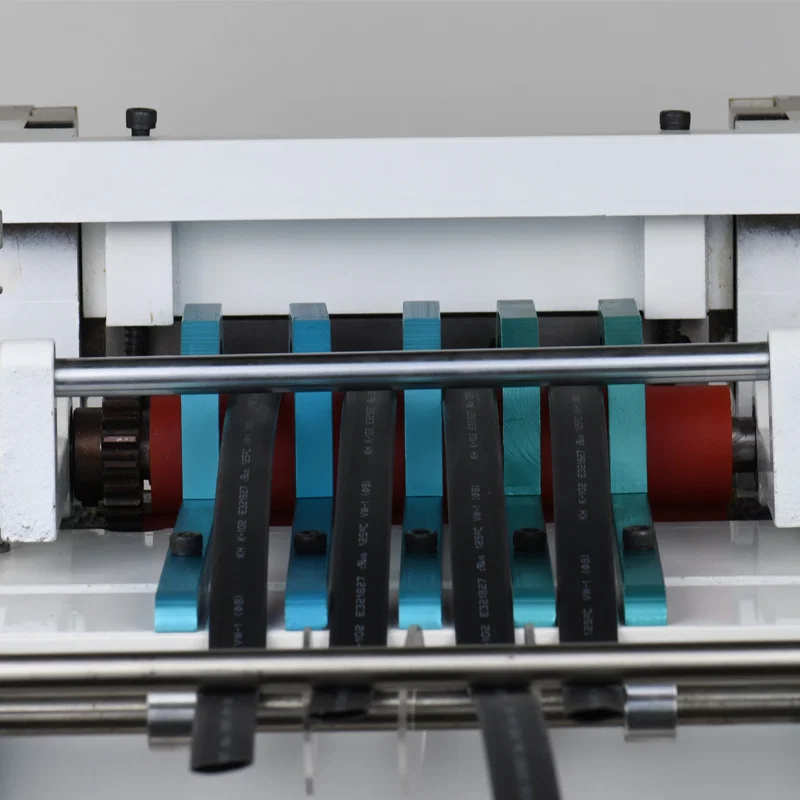

Elle giyotinle kesilen manşon yontulmuş veya eğik çıkar; kısa bir manşonda bir milimetrelik hata terminale geçirildiğinde görünür. WPM-100'de yaylı boyunduruklu oluklu besleme silindiri çifti malzemeyi makaradan programlanan mesafe kadar çeker ve korumalı bıçak üzerine kapanır; böylece partideki her parça düz uçla aynı boyda kesilir. Aynı silindir seti yuvarlak borunun yanı sıra yassı bant ve kayışı da tutar; tek makinenin tesisat atölyesinde tezgâh alanını kazanması buradandır.
Aralıkta WPM-245 4-25 mm oluklu boruya ayrılmıştır; WPM-0.5-10MM2 ve WPM-5-150MM2 ise bıçak kasetiyle kesip sıyıran pnömatik kablo aletleridir. WPM-100 sıyırmaz: ayarlı boyu ölçüp keser ve malzeme listesi kablodan geniştir; manşon, bant, kağıt ve kayışı aynı beslemede işler.
Temel özellikler
1. Tuş takımından boy girişli mikroişlemci sayısal kontrol; besleme, skala veya sıfırlanacak mekanik dayama olmadan programlanan boyda durur.
2. Otomatik besleme, ölçme ve kesme dizisi; bir operatör birkaç makine çalıştırır ve yalnızca makarayı yeniler.

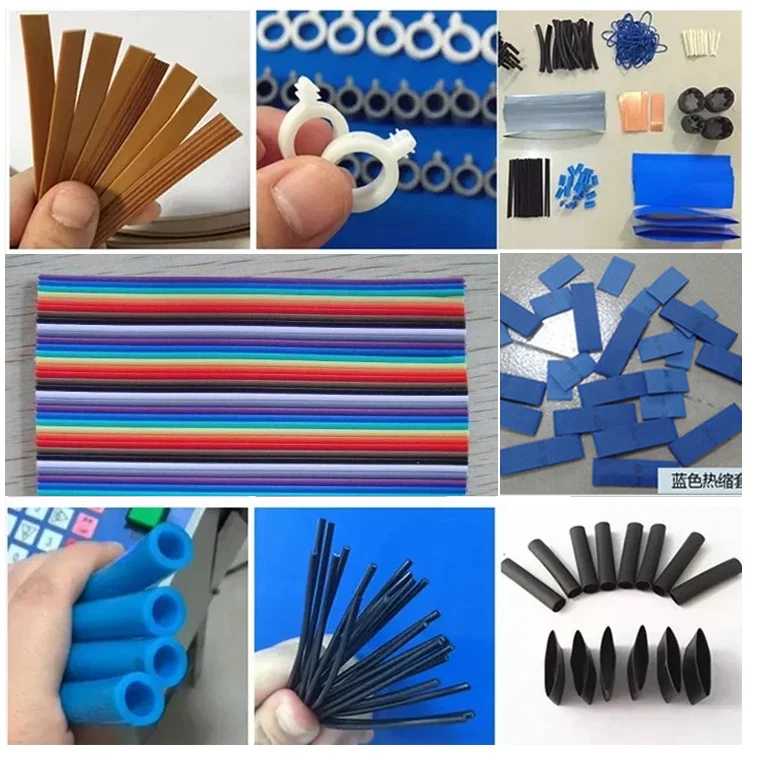

3. Aynı beslemede on malzeme tipi: kauçuk manşon, plastik manşon, ısı büzüşmeli boru, PVC boru, kablo teli, yalıtım kağıdı, çift taraflı bant, birleştirme bandı, pamuk kayış ve fermuar.
4. Girişte görülen yaylı boyunduruklu oluklu besleme silindirleri yuvarlak boruyu ve yassı bandı aynı çiftle tutar.
5. Fire oranı düşük olarak belirtilir; ölçülü besleme artığı her ayar için deneme parçası yerine makara başındaki kırpıntıyla sınırlar.
6. Şeffaf kapak altında korumalı bıçak, ekran yanında acil stop ve kesilen parçaları bıçaktan uzak taşıyan çıkış tepsisi.
Teknik özellikler
| Parametre | Değer |
|---|
| Model | WPM-100 |
|---|
| Makine tipi | Otomatik manşon, boru ve kayış kesme makinesi |
|---|
| Kumanda sistemi | Mikroişlemci sayısal kontrol |
|---|
| Kesilen malzemeler | Kauçuk manşonlar, plastik manşonlar, ısı büzüşmeli borular, PVC borular, kablo telleri, yalıtım kağıdı, çift taraflı bant, birleştirme bandı, pamuk kayışlar, fermuarlar |
|---|
| Çalışma | Hassas boy ayarıyla otomatik besleme ve kesme |
|---|
| Fire oranı | Düşük |
|---|
| Uygulama | Endüstriyel kablo tesisatı üretimi; boru, kayış ve tel boylama |
|---|
Uygulamalar
— Kumanda panosu yapımı: pano telinde terminal ve ek yalıtımı için boya göre kesilen ısı büzüşmeli boru.
— Tesisat atölyeleri: tahtaya monte edilmeden önce dal boylarında kesilen PVC boru ve örgülü manşon.
— Bobin ve transformatör işleri: oluk ve faz yalıtımı ölçülerinde kesilen yalıtım kağıdı.
— Yapışkan işleme: bobin sarması ve etiket astarı için sabit pedler halinde kesilen çift taraflı ve birleştirme bandı.
— Tekstil ve kayış kesimi: kablo bağı, çanta ve giysi trimi için boya göre kesilen pamuk kayış ve fermuar bandı.
