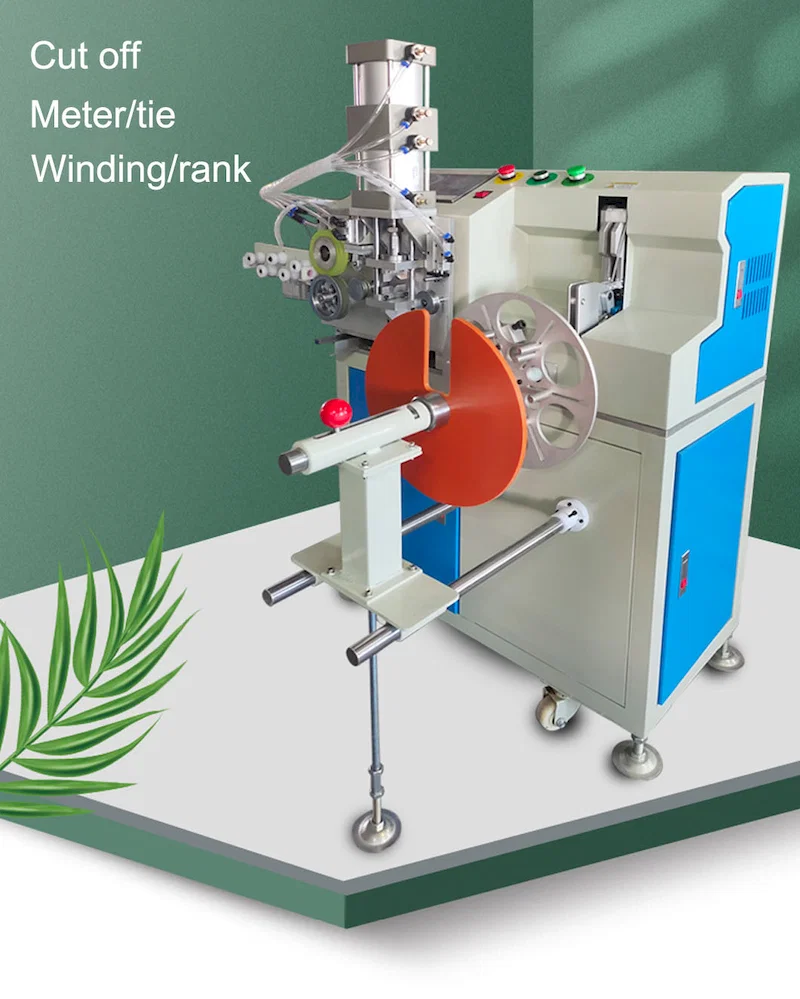

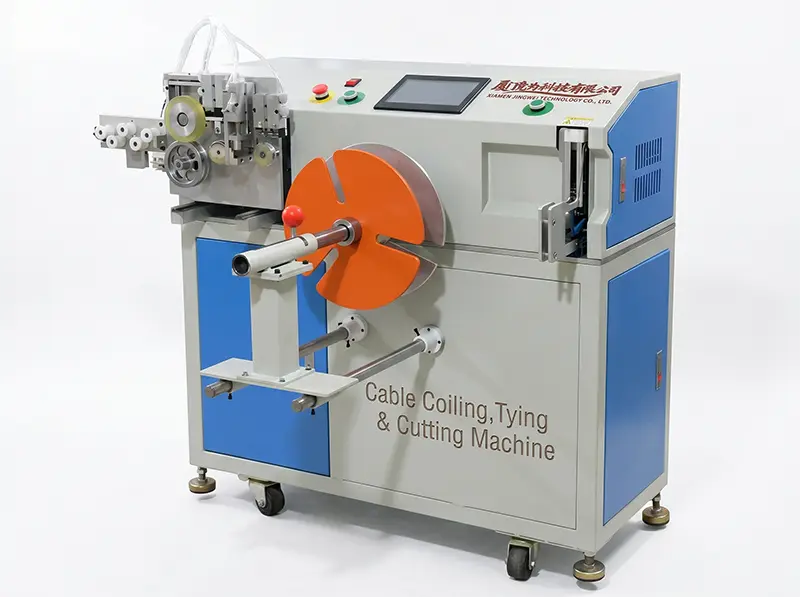

WPM-40-80, kabloyu açan, metreyle sayan, kangal hâlinde saran, kangalı bağlayan ve kesen zemin tipi bir makinedir; tüm işlem tek otomatik dizide yürür. Kangallar 350 mm sarma tabağında 50-280 mm olarak sarılır ve 120-200 mm'ye kesilen kauçuk kaplı demir telle 18-45 mm'de bağlanır. Kesme 8 mm çapa kadar kabloyu alır ve sarma teli yükü 2,5 kg'dır; böylece dolu bir makara yeniden yükleme için durmadan bitirilebilir. Verim, bağlama olmadan dakikada üç adet 10 metrelik kangal olarak belirtilir.
10 metrelik iletkenlerde elle sarma, operatörün erişimi ve kangalın bağlanırken ne kadar süre tutulabildiğiyle sınırlıdır. 40-80 uzunluğu sayaçta ölçer ve o noktada keser; kangal boyu tahmin değil sayaç değeridir ve sarma toleransı 25 mm'de tutulur. Bağ, kangal serbest bırakılmadan önce atıldığı için kangal kolile giderken kapalı kalır. Ünite 2500 W'ın altında güç çeker; tekerlekler ve tesviye ayakları üzerinde, 1000 x 450 x 800 mm gövdede 230 kg'dır.

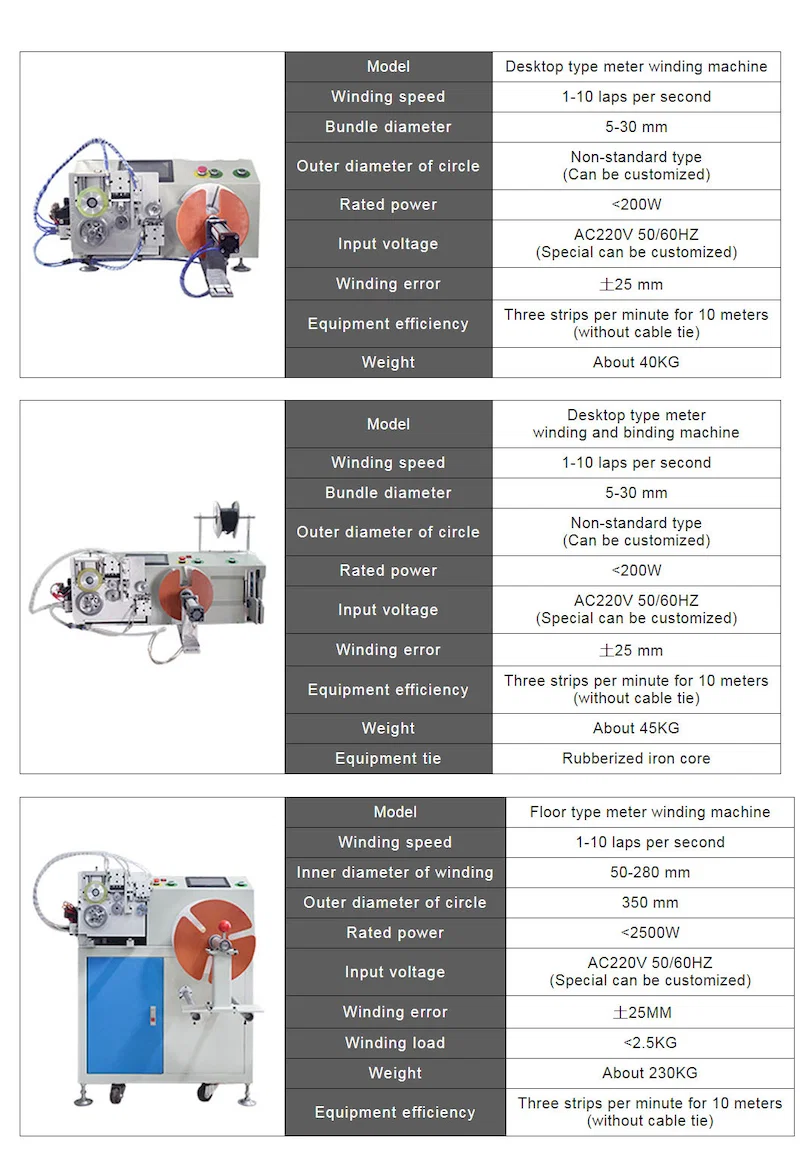

WPM-40-80S, çelik halat için sarma öncesinde bir doğrultma hattıyla kurulmuş aynı gövdedir. WPM-5-30, 1500 W ile 30 m'ye kadar sarma ve 50-200 mm iç kangal çapı sunan tezgâh alternatifidir; WPM-2009LC ise 200 W'ın altında, siparişe göre kangal çapıyla üretilen küçük tezgâh ünitesidir. Bu model, grupta uzun iletkenler ve sürekli makara beslemesi için boyutlandırılmış ünitedir; kangal büyük, kablo ağırdır ve operatör yalnızca bitmiş kangalı elleçlemelidir.
Temel özellikler

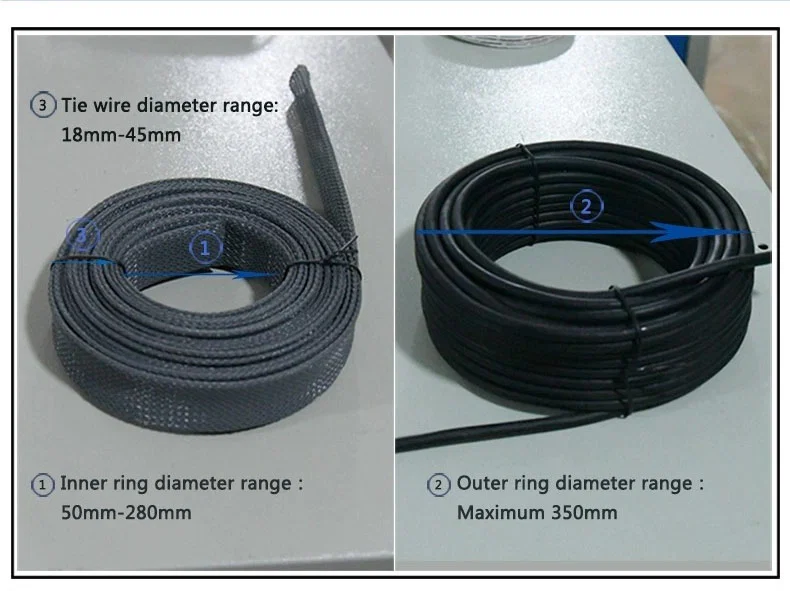

1. 350 mm sarma tabağında 50-280 mm kangal çapı, 25 mm sarma toleransı.
2. Sarma ile aynı otomatik dizide, 120-200 mm'ye kesilen kauçuk kaplı demir telle 18-45 mm'de bağlama.
3. Tur başına 1-10 saniye sarma hızı; bağlama olmadan dakikada üç adet 10 metrelik kangal.
4. 8 mm çapa kadar kablo keser ve 2,5 kg sarma teli yükü kabul eder.

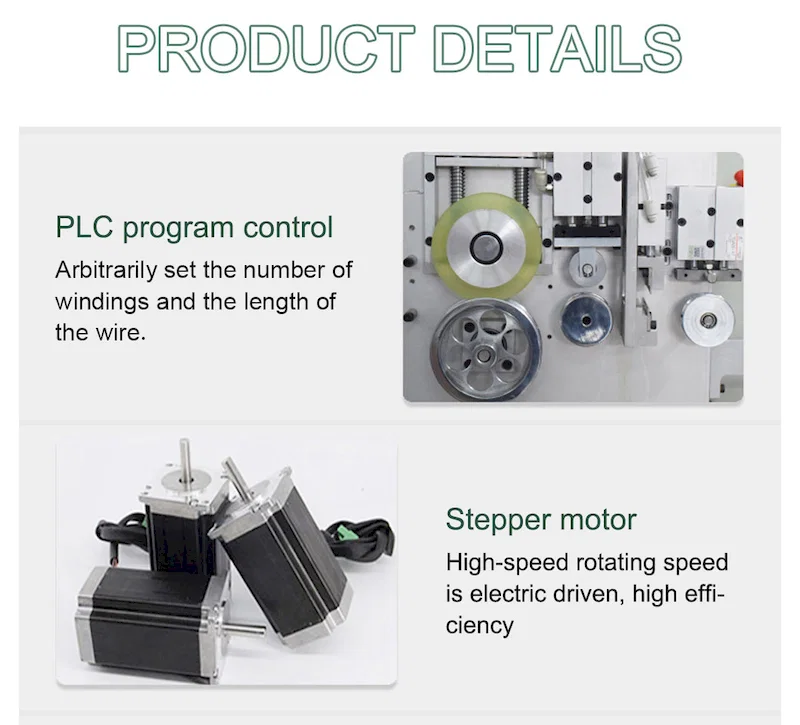

5. Metre sayımı, sarma, bağlama ve kesme dokunmatik panelden tek otomatik çevrim olarak çalışır.
6. Tekerlekli ve tesviye ayaklı zemin tipi gövde, 2500 W'ın altında, 230 kg, 1000 x 450 x 800 mm.

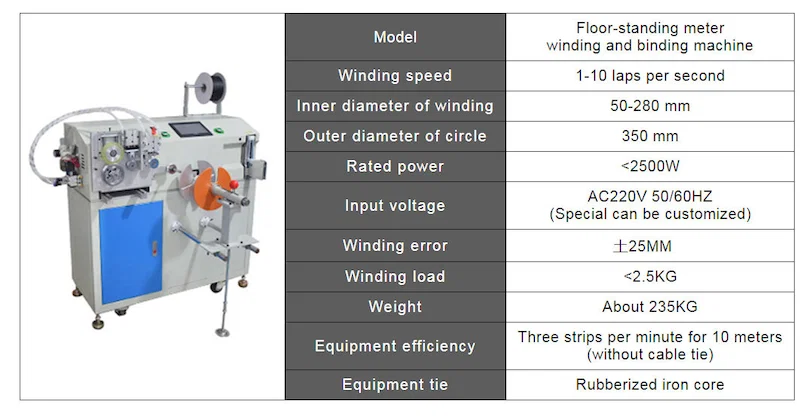

Teknik özellikler
| Parametre | Özellik |
|---|
| Model | WPM-40-80 |
|---|
| Kablo kangal çapı aralığı | 50-280 mm |
|---|
| Sarma tabağı çapı | 350 mm |
|---|
| Bağlamaya uygun kangal çapı | 18-45 mm |
|---|
| Bağlama teli uzunluğu | 120-200 mm |
|---|
| Kablo bağı tipi | Kauçuk kaplı demir tel |
|---|
| Kesme çapı | 8 mm'ye kadar |
|---|
| Sarma hızı | 1-10 sn/tur |
|---|
| Sarma toleransı | 25 mm |
|---|
| Sarma teli yükleme ağırlığı | 2,5 kg'a kadar |
|---|
| Verimlilik | Bağlama olmadan 3 x 10 m kangal/dak |
|---|
| Gerilim | AC 220 V, 50/60 Hz |
|---|
| Nominal güç | 2500 W altı |
|---|
| Boyutlar | 1000 x 450 x 800 mm |
|---|
| Ağırlık | 230 kg |
|---|
Uygulamalar
— Güç kablosu montajı: 10 metre ve üzeri iletkenler hattın sonunda ölçülür, sarılır, bağlanır ve kesilir.
— Bina teli ve tesisat kablosu paketleme: makara kablosu, sahaya sevkiyat için sabit uzunlukta bağlı kangallara indirilir.
— Kablo distribütörleri: dökme makaralar, sayaçtan yazdırılan metre değeriyle perakende kangallara dönüştürülür.
— Endüstriyel demet tedariki: ağır iletkenler 50-280 mm'de sarılıp montaj fabrikasına taşınmak üzere bağlanır.
— Tel ve kablo fabrikaları: bitmiş kablonun çemberleme ve paletlemeden önce hat sonunda sarılması ve bağlanması.
