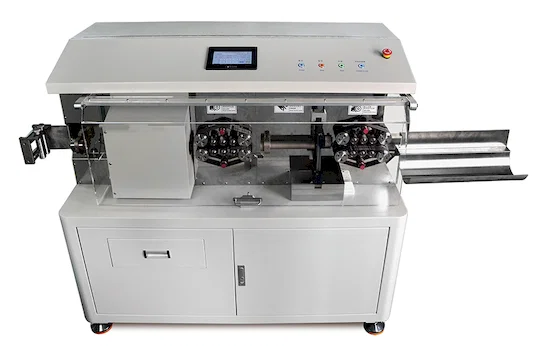

WPM-9800, 0,64–4 mm dış çap için otomatik koaksiyel kablo kesme ve sıyırma makinesidir. 8 kata kadar açar, 10 mm ile 9999 mm arasında keser ve sıyırma hassasiyetini 0,01 mm'lik kesme derinliği birimiyle ±0,1 mm'de tutar. Kumanda 7 inç İngilizce LCD kullanır ve 380 W tahrik 220V/50 Hz'de çalışır.
4 mm zarf içinde sekiz katman belirleyici değerdir: ince bir koaksiyel kablo, kablo yerinden oynatılmadan kılıf, örgü, folyo, dielektrik ve iç yalıtım boyunca kademelendirilebilir; elle sıyırmada iç katmanların kaybedildiği yer tam burasıdır. 10 mm'lik en kısa kesme boyu, kayış tahrikli bir makinenin tutamadığı kısa atlama iletkenlerine uyar. Derinlik 0,01 mm'ye ayarlanır ve sıyırma sonucu ±0,1 mm'de tutulur; böylece kısa iletken partisi aynı açık iletken boyunu korur.
WPM-9600S'e göre daha ince kabloyu ve daha çok katmanı alır: burada 0,64–4 mm ve sekiz katman, orada 0,8–5,5 mm ve dört katman; en kısa kesme boyu 70 mm'den 10 mm'ye iner. Sıyıran ancak boyuna kesmeyen döner kafalı WPM-6806D'ye göre 9800 kesme arabasını ve 9999 mm aralığını ekler.
Temel özellikler
1. 0,64 mm çapa kadar kabloda sekiz sıyırma katmanı; kılıf, örgü, folyo, dielektrik ve iç yalıtım tek çevrimde açılır.
2. Kesme boyu 10–9999 mm; kısa atlama iletkenleri ve uzun partiler aynı makinede üretilir.
3. Sıyırma hassasiyeti ±0,1 mm, kesme derinliği birimi 0,01 mm.
4. Sol uç 40 mm'ye kadar sıyrılır, sağ uç sınırsızdır; çıkış ucunda tam kılıf kaldırma mümkündür.
5. 7 inç İngilizce LCD, parti için katman ve boy parametrelerini taşır.
6. 220V/50 Hz'de 380 W tahrik; makine iki geçiş yerine tek çevrimde keser ve sıyırır.
Teknik özellikler
| Parametre | Değer |
|---|
| Model | WPM-9800 |
|---|
| Makine tipi | Otomatik koaksiyel kablo kesme ve sıyırma makinesi |
|---|
| Tel kapasitesi (dış çap) | 0,64–4 mm |
|---|
| En fazla sıyırma katmanı | 8 katman |
|---|
| En fazla sıyırma (sol uç) | 40 mm |
|---|
| En fazla sıyırma (sağ uç) | Sınırsız |
|---|
| Kesme boyu | 10–9999 mm |
|---|
| Kesme derinliği birimi | 0,01 mm |
|---|
| Sıyırma hassasiyeti | ±0,1 mm |
|---|
| Ekran | 7 inç LCD, İngilizce |
|---|
| Güç kaynağı | 220V/50 Hz, 380 W |
|---|

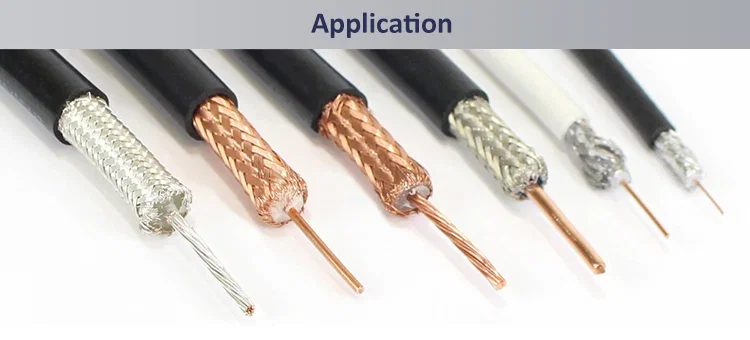

Uygulamalar
— Mikro koaksiyel atlama kablosu üretimi: 0,64–4 mm kablo 10 mm'den kesilir ve sekiz katman boyunca sıyrılır.
— Anten ve RF modülü iletkenleri: ±0,1 mm tekrarlanabilir sıyırma sonucuyla kısa kesme boyları.
— Medikal görüntüleme kablosu: minyatür konektör için boyuna kesilip kademelendirilen ince koaksiyel.
— Kablo demeti üretimi: sonlandırma istasyonunu besleyen sürekli kesme ve sıyırma çıktısı.
— Enstrümantasyon ve sensör koaksiyeli: aynı partide örgü ve folyo ayrı derinliklerde açılır.
