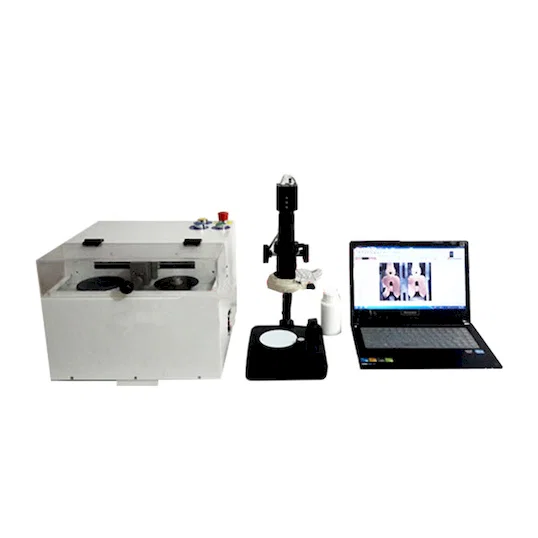

Tam Otomatik Terminal Kesit Analiz Sistemi WPM-SE4

WPM-SE4 Tam Otomatik Terminal Kesit Analizörü ile Kablo Demeti Kalite Kontrolünde Benzersiz Hassasiyet Elde Edin

Giriş:

İçinde Kablo demeti üretiminin zorlu manzarası, Terminal kıvrımlarının bütünlüğü ve güvenilirliği çok önemlidir. Giriş WPM-SE4 Tam Otomatik Terminal Kesit Analizörü, için özel olarak tasarlanmış son teknoloji ürünü bir hassas alet Kablo demeti kalite kontrol sürecinizde devrim yaratın. Bu Kapsamlı sistem sadece bir makine değildir; Bu tam bir çözüm, Hızlı, doğru ve tekrarlanabilir sunmak için titizlikle tasarlanmıştır Kablo demeti terminallerinin kesit analizi. Otomotivden havacılık, WPM-SE4, endüstrilerdeki üreticilere şunları yapma gücü verir: en yüksek sıkma kalitesi standartlarını garanti eder, kusurları en aza indirir ve ürün performansını en üst düzeye çıkarmak.

Temel Özellikler ve Faydalar: Hassasiyet, Hız ve Otomasyon Yeniden Tanımlandı

bu WPM-SE4, entegre ederek mühendislik mükemmelliğinin zirvesi olarak duruyor. Benzersiz performans ve kullanıcı sağlamak için en son teknolojiler deneyim. İşte yapan temel özelliklerin ayrıntılı bir dökümü Bu analizör, kalite kontrolünüz için vazgeçilmez bir varlık Işlem:

• Kolaylaştırılmış İş Akışı için Tam Otomatik, Entegre Sistem: WPM-SE4, kesit analizi sürecinin her adımını sorunsuz bir şekilde entegre eden tam otomatik bir sistemdir. Hassas kesme ve taşlamadan optik örneklemeye, korozyon temizlemeye ve görüntü elde etmeye kadar, Her şey tek, uyumlu bir birim içinde otomatikleştirilir. Bu otomasyon manuel müdahaleyi önemli ölçüde azaltır, operatör hatasını en aza indirir ve tutarlı, tekrarlanabilir sonuçlar sağlar.

• Patentli Tek Adımlı Kesme ve Taşlama Teknolojisi: En son patentli teknolojiden yararlanan WPM-SE4, kesme ve taşlama işlemlerini tek bir senkronize işlemde gerçekleştirir . Bu yenilikçi yaklaşım, doğru kesit analizi için kritik bir faktör olan mükemmel terminal düzlüğünü garanti eder . Bu Ayrı kesme ve taşlamanın neden olduğu tutarsızlıkları ortadan kaldırır Üstün bir numune hazırlama ve daha güvenilir süreçler veri.

• Eşi Benzeri Görülmemiş Hız: Sadece 3 Dakikada Eksiksiz Analiz: Üretimde zaman çok önemlidir. WPM-SE4, tek bir terminalin tüm işlemesini ve analizini 3 dakika gibi olağanüstü bir sürede tamamlayabilen hız için tasarlanmıştır. Bu olağanüstü verim, kalitenizi önemli ölçüde artırır Denetim süreci, daha hızlı geri bildirim, daha hızlı sorun tanımlama ve artan üretim verimliliği.

• Gelişmiş Kullanıcı Deneyimi için Basit, Kullanışlı ve Hızlı Kullanım: Gelişmiş teknolojisine rağmen, WPM-SE4 basit, kullanışlı ve hızlı kullanım için tasarlanmıştır. Sezgisel arayüz ve otomatik süreçler eğitimi en aza indirir gereksinimler ve operatör verimliliğini en üst düzeye çıkarmak. Sonuçlara odaklanın, değil karmaşık prosedürler.

• Ödünsüz Netlik için Japonya'dan İthal Edilen Yüksek Çözünürlüklü Görüntü Yakalama Sistemi: WPM-SE4'ün kalbinde, Japonya'dan ithal edilen yüksek çözünürlüklü bir görüntü yakalama sistemi yatıyor. Bu gelişmiş sistem, inanılmaz derecede ayrıntılı kesit görüntüleri yakalayarak doğru ölçüm ve analiz sağlar. Üstün görüntü kalitesi, kıvrımın hassas bir şekilde değerlendirilmesine olanak tanır özellikleri, daha bilinçli kalite kararlarına yol açar. Sistem Olağanüstü görsel netlik sağlayan 5 milyon piksellik bir Japon endüstriyel HD video sistemine sahiptir.

• Ayrıntılı Gözlem için Japonya'dan İthal Edilen Segment Daha Az Yakınlaştırma Optik Sistemi: Analizör, Japonya'dan ithal edilen bir segment daha az yakınlaştırma optik sistemi içerir. Bu yüksek kaliteli optik sistem, toplam 30 ~ 312X video büyütme aralığı sağlar, hem genel bakış açılarına hem de son derece ayrıntılı incelemeye izin verir kıvrımlı yapılar. Bu çok yönlü büyütme aralığı şunları yapmanızı sağlar terminal kesitinin her yönünü olağanüstü bir şekilde analiz edebilir berraklık.

• Sarsılmaz Güvenilirlik ve Doğruluk için Hassas Bileşenler: WPM-SE4, uzun süreli performans ve olağanüstü doğruluk için birinci sınıf bileşenlerle üretilmiştir:

  • Alman Motoru: Kesme ve taşlama mekanizmalarının güçlü ve güvenilir bir şekilde çalışmasını sağlar.

  • Japon Panasonic Servo Motorlar (X ve Y Ekseni): Hem X hem de Y eksenleri için hassas ve kontrollü hareket sağlar. kesme ve taşlama işlemi, doğruluğu garanti eder ve tekrarlanabilirlik.

  • Japon Mitsubishi PLC Kontrol Cihazı: Sistemin akıllı beyni olarak hareket ederek tüm otomatik süreçlerin sorunsuz ve koordineli çalışmasını sağlar.

• Kapsamlı Terminal Bölümü Analiz Yazılımı (Japonya'dan İthal): WPM-SE4, Japonya'dan ithal edilen profesyonel terminal bölümü analiz yazılımı ile donatılmıştır. Bu yazılım, kıvrımı analiz etmek için özel olarak tasarlanmıştır kesitler, bir dizi ölçüm ve analiz aracı sağlayarak Sıkma kalitesini ölçün. Veri güvenliği ve yazılım bütünlüğü için, yazılım bir şifreleme kilidi ile donatılmıştır ve CD'de sağlanır.

• Çok Yönlü Test için Geniş Uygulanabilir Tel Aralığı: WPM-SE4, 0,01 ~ 50 mm2 uygulanabilir kablo aralığı ile geniş bir kablo boyutu yelpazesini işlemek üzere tasarlanmıştır. Bu çok yönlülük, analizörün çok çeşitli hassas sinyal kablolarından daha büyük güce kadar kablo demeti uygulamaları Kablo.

• Dayanıklı ve Hassas Alman İthal Bıçak: Kesme işleminde Almanya'dan ithal edilen bir Dia.110X0.5mm bıçak kullanılır. Bu bıçak, uzun süreli keskinliği ve güvenilirliği korurken temiz ve hassas kesimler sağlayan hassas ancak dayanıklı yapısıyla ünlüdür.

• Optimum Görüntü Netliği için Hassas Korozyon Temizleme: Sistem, sadece 5 saniyede tamamlanan bir terminal korozyon sıvısı temizleme işlemi içerir. Bu hızlı temizleme adımı, pislikleri ve kirleticileri temizler. enine kesit, doğru analiz için optimum görüntü netliği sağlar.

• Tutarlı Aydınlatma için Ayarlanabilir LED Aydınlatma: Tamamen beyaz ayarlanabilir LED aydınlatma cihazı, terminalin tutarlı ve kontrollü bir şekilde aydınlatılmasını sağlar Kesit. Bu ayarlanabilir aydınlatma, optimum görünürlük sağlar ve Terminal malzemesinden veya ortam aydınlatmasından bağımsız olarak görüntü kalitesi Koşul -ları.

• Çalışma Alanlarına Kolay Entegrasyon için Kompakt Ayak İzi: W500XD350XH350 boyutlarıyla WPM-SE4, mevcut laboratuvar veya üretim katı çalışma alanlarına entegrasyonu kolaylaştıran kompakt bir ayak izine sahiptir.

Teknik özellikler:

Uygulama:

bu WPM-SE4 Tam Otomatik Terminal Kesit Analizörü çok önemlidir Aşağıdakiler de dahil olmak üzere çok çeşitli endüstrilerde kalite kontrol için:

• Otomotiv Kablo Demeti İmalatı: Otomotiv elektrik sistemlerinin güvenilirliğini ve güvenliğini sağlamak.

• Havacılık ve Savunma: Uçak ve savunma sistemlerinde kritik kablolama için katı kalite standartlarını karşılamak.

• Tüketici Elektroniği: Elektronik cihazlarda kablo sonlandırmalarının uzun vadeli performansını garanti eder.

• Endüstriyel Ekipman İmalatı: Makine ve kontrol sistemlerinde kablolamanın sağlamlığının doğrulanması.

• Tıbbi Cihaz İmalatı:

  WPM-SE4 Tam Otomatik Terminal Kesit Analizörünün temel uygulaması nedir?

  WPM-SE4, kablo demeti ve kablo bağlantı imalatında hassas kalite kontrolü için tasarlanmıştır. Otomatik olarak krimp kesitlerini analiz ederek uygun tel sıkıştırmasını, yalıtım yerleşimini ve terminal bütünlüğünü sağlar; bu da otomotiv, havacılık ve elektronik endüstrilerinde elektriksel güvenilirlik ve güvenlik için kritik öneme sahiptir.

  WPM-SE4 hangi büyütme aralığını sunar ve bu neden önemlidir?

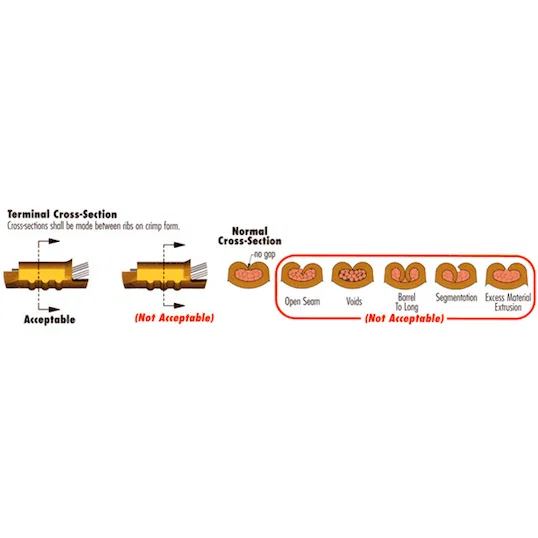

  Analizör, 30X ila 312X arasında geniş bir büyütme aralığı sağlar. Bu, çeşitli terminal boyutlarının ve krimp tiplerinin detaylı incelemesi için gereklidir; operatörlerin bağlantı performansını tehlikeye atabilecek boşluklar, çatlaklar veya uygun olmayan tel telcik dağılımı gibi küçük kusurları net bir şekilde görselleştirmesine olanak tanır.

  Otomatik işlevsellik kablo demeti kalite kontrolünü nasıl iyileştirir?

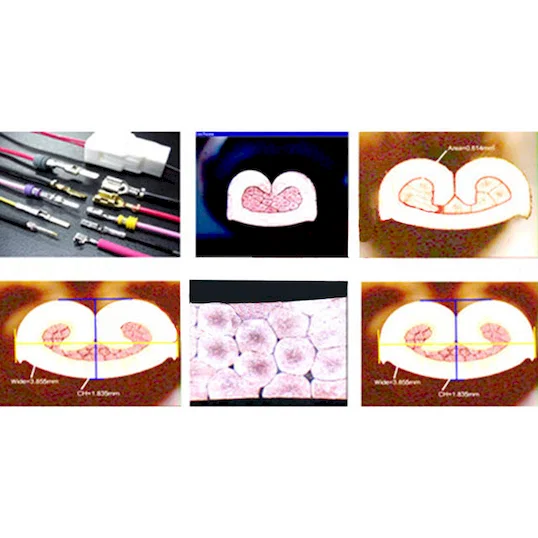

  Tam otomatik işlem, ölçüm sürecinden insan hatasını ve öznelliği ortadan kaldırır. Bir numune yüklendikten sonra sistem, krimp yüksekliği, genişliği ve kesit alanı gibi temel parametreleri otomatik olarak yakalar, analiz eder ve raporlar; böylece tutarlı, tekrarlanabilir ve yüksek hızlı denetim sağlayarak genel imalat kalitesini ve verimini artırır.

  0.01-50mm² ölçüm aralığının ve Japon HD görüntülemenin önemi nedir?

  Geniş 0.01-50mm² aralığı, analizörün ultra inceden ağır hizmet terminallerine kadar her şeyi işlemesine olanak tanıyarak çeşitli üretim hatları için çok yönlü olmasını sağlar. Japon yüksek çözünürlüklü görüntüleme sistemi, son derece net, keskin ve yüksek kontrastlı görüntüler sunarak en küçük kusurların bile hassas bir şekilde tespit edilmesini ve güvenilir, doğru kalite değerlendirmeleri yapılmasını sağlar.

  WPM-SE4'ün bir tel işleme iş akışına entegre edilmesinin temel faydaları nelerdir?

  WPM-SE4'ün entegrasyonu, nesnel, veri odaklı denetim sağlayarak hurda ve yeniden işleme maliyetlerini azaltarak kalite kontrolünü geliştirir. Denetim hızını ve tutarlılığını artırır, endüstri standartlarına (ISO ve otomotiv spesifikasyonları gibi) uyumu destekler ve nihayetinde üreticilerin daha güvenilir kablo demetleri sunmasına yardımcı olarak ürün güvenliğini ve müşteri memnuniyetini iyileştirir.
