JST Terminal Makineleri için Yatay/Dikey OTP Kalıbı JW-AP12

📅 2025-05-03 👁️ 721
  • Ürün Modeli: JW-AP12

  • Özellikler

    Kalıp Tipi: Özelleştirilebilir OTP aplikatör kalıbı
    Sıkma Yönü: Yatay ve dikey sıkma kalıpları
    Uyumlu Makineler: JST Terminal Sıkma Makinesi
    Kalıp Şekli: OTP U-şekilli kalıp
    Paketleme: 30kg altı karton, 30-200kg ahşap kutu, 200kg üstü film
  • Şimdi Teklif Alın

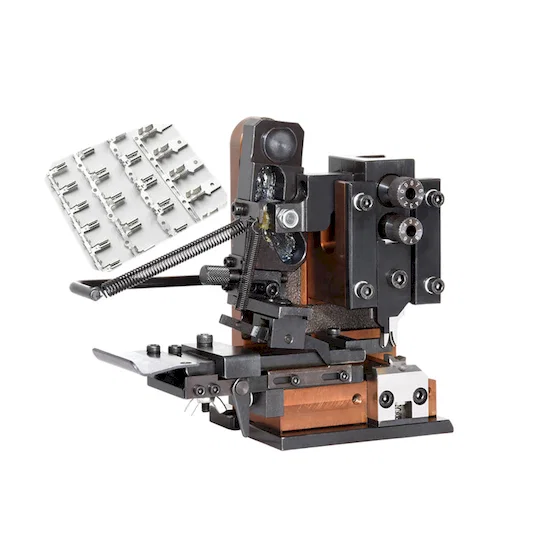

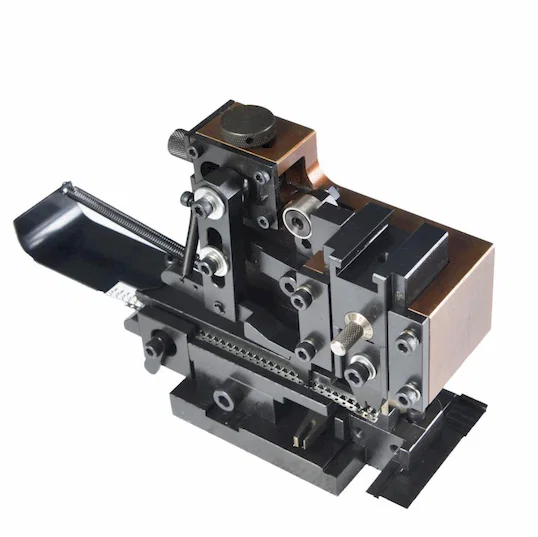

JW-AP12, JST klemens krimp makineleri için OTP aplikatör kalıbıdır ve hem yatay hem dikey krimp sürümünde verilir. OTP U şeklinde açık namlu klemensleri ve ön yalıtımlı naylon halka tipini kapsar.

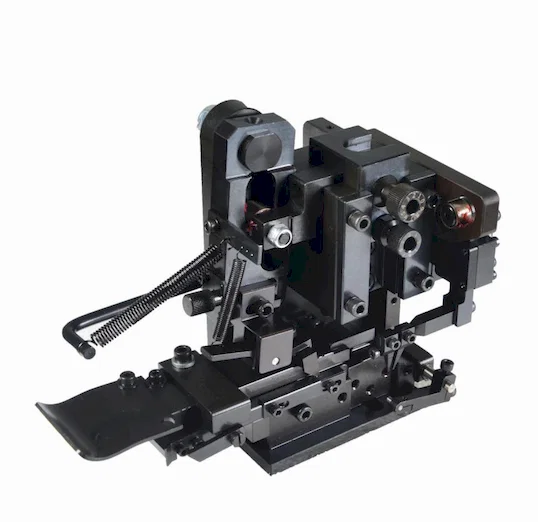

İki sürüm kalıp gövdesini, klemens yuvasını ve montajı paylaşır; fark koçun kapanma yönündedir: yandan kapanan istasyon için yatay, üstten kapanan pres için dikey. Klemens, krimp konumunun önündeki uzun açık kanalda ilerler; böylece bir sıra klemens örsün iki yanında desteklenir ve indekslenirken hizada kalır. Naylon halkalı sürüm, yalıtım yakasını krimpten uzakta konumlandırmak için ayrı bir yuva formu kullanır.

Klemens ailesinin mevcut bir JST aplikatöründe tanımlı olduğu yerde yedek kalıp olarak ve gövde ölçüleri ile halka yuvası standart U şekli aralığının dışında kaldığında özel kalıp olarak belirtilir.

Temel özellikler

1. Açık namlu klemensler için OTP U şeklinde kalıp yuvası ve ön yalıtımlı naylon halkalı klemensler için ayrı yuva formu

2. Aynı gövde ve montaj üzerinde kurulu yatay ve dikey krimp sürümleri

3. Krimp konumunun önünde uzun açık besleme kanalı; klemens sırasını örsün iki yanında destekler

4. Girişte yaylı kol ve sıyırıcı bağlantısı; klemensi krimp konumuna ulaşırken hizada tutar

5. JST klemens krimp makinesi montajı; aplikatör istasyonunda doğrudan değişim

6. Standart U şekli ve halka aralıkları dışındaki klemensler için talep üzerine özel kalıp ölçüleri

Teknik özellikler

ParametreÖzellik
ModelJW-AP12
Krimp tipiYatay ve dikey krimp
Kalıp tipiOTP U şeklinde kalıp, ön yalıtımlı naylon halka tipi
UyumlulukJST klemens krimp makineleri
UygulamaKlemens krimp aplikatörü, klemens pres makinesi
ÖzelleştirmeÖzelleştirilebilir klemens aplikatör kalıbı

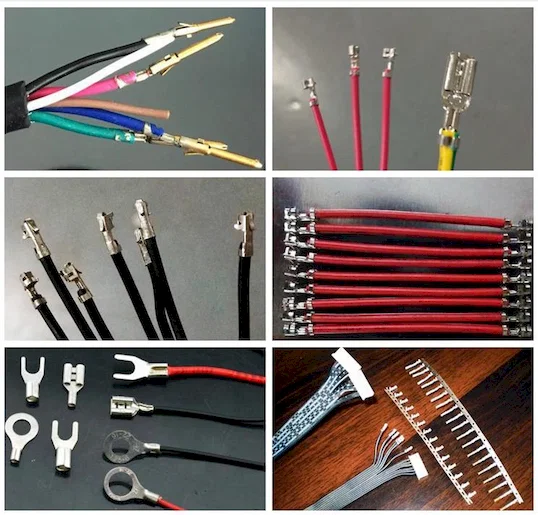

Uygulamalar

— OTP U şeklinde açık namlu klemens işleyen JST klemens krimp makineleri

— Aynı aplikatör istasyonunda krimplenen ön yalıtımlı naylon halkalı klemensler

— Tek klemens ailesi içinde halka pabuç, ek manşonu ve makaron krimpleyen demet hatları

— Klemens çizimi standart U şeklinden farklı olduğunda yedek veya ikinci kalıp

— Yatay hatla aynı krimpi tutması gereken dikey pres istasyonları

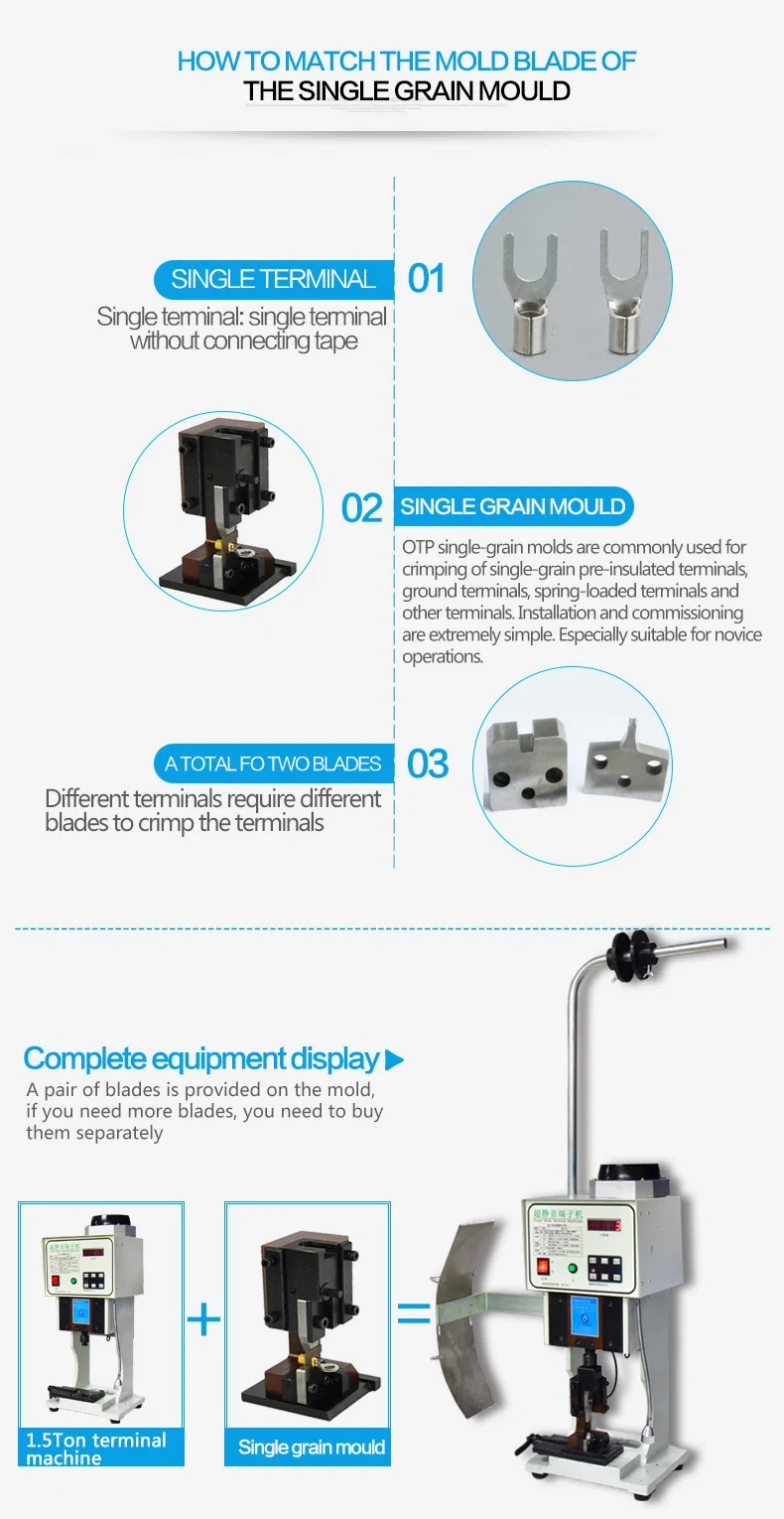

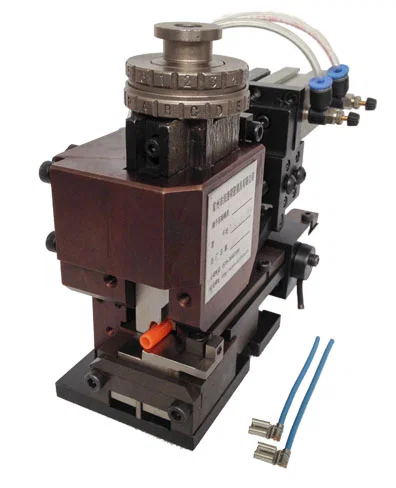

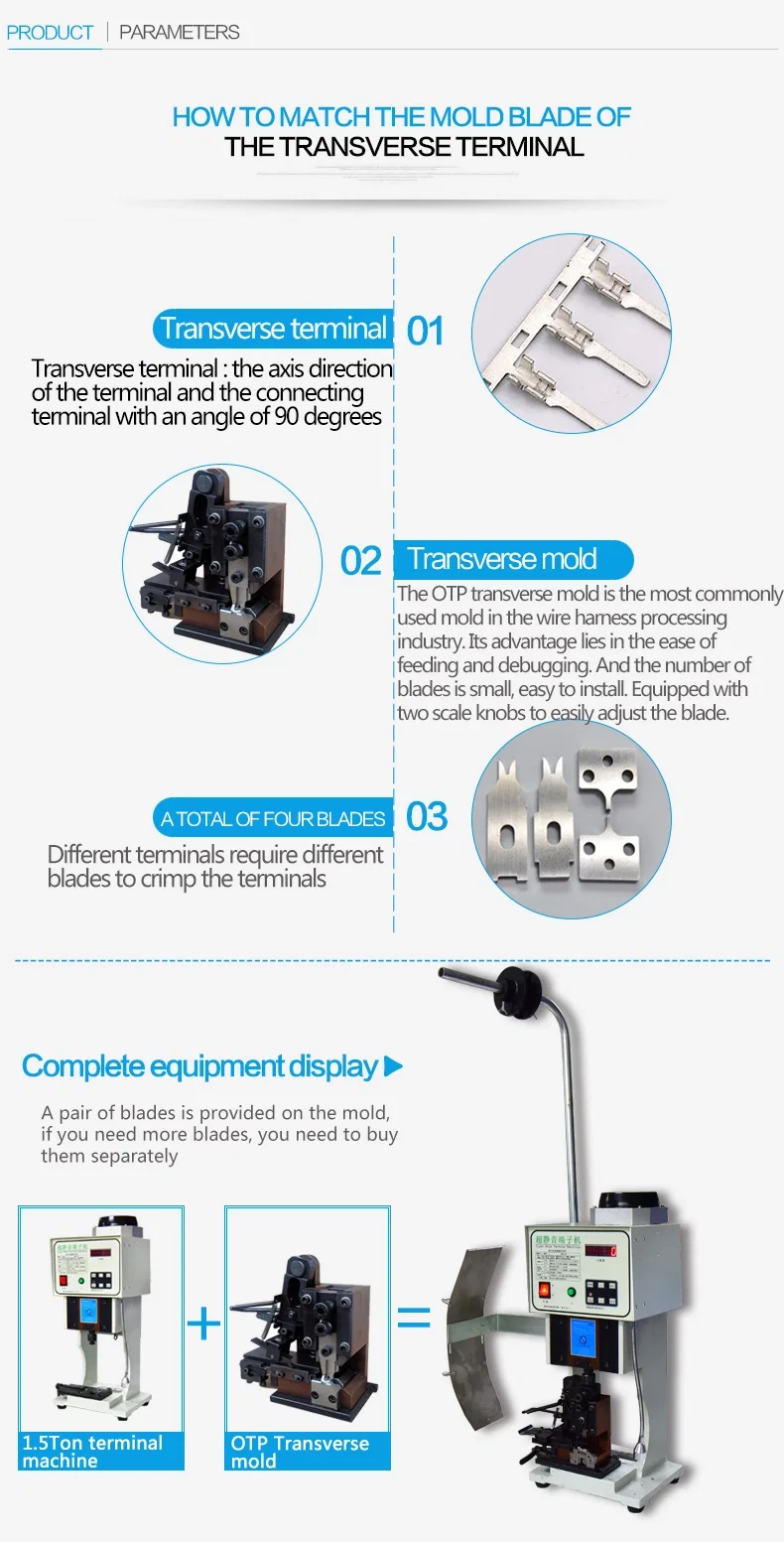

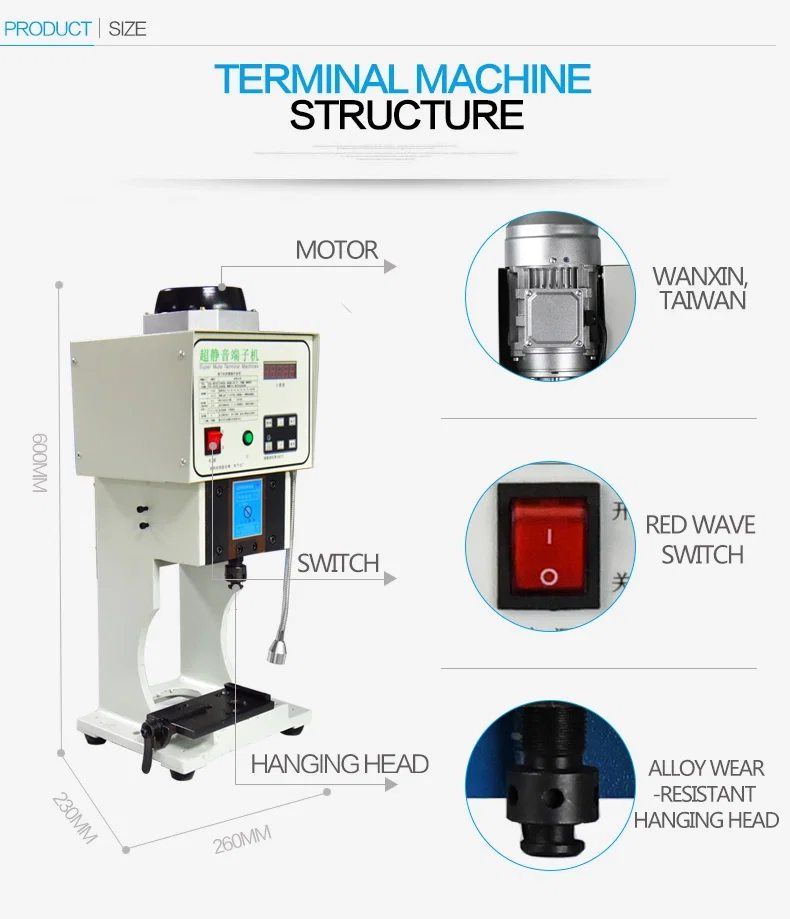

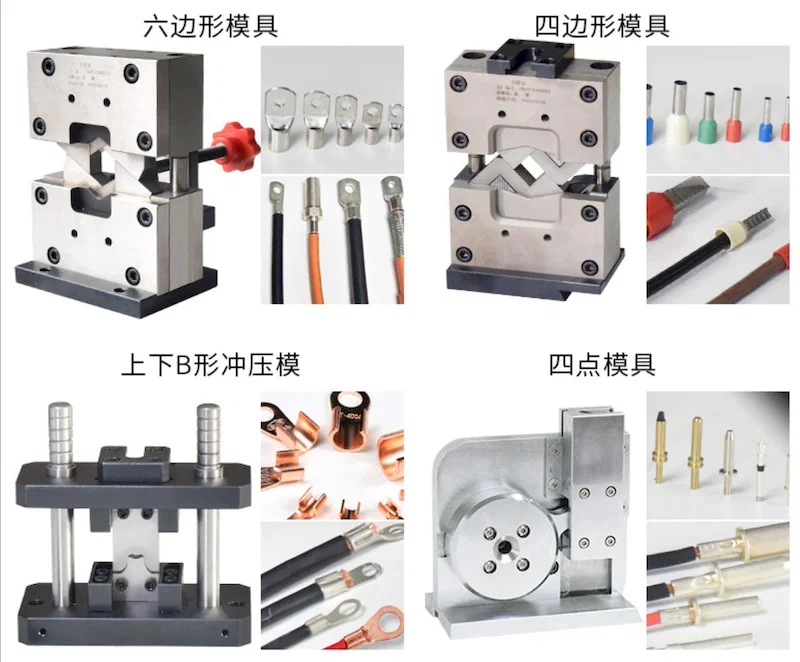

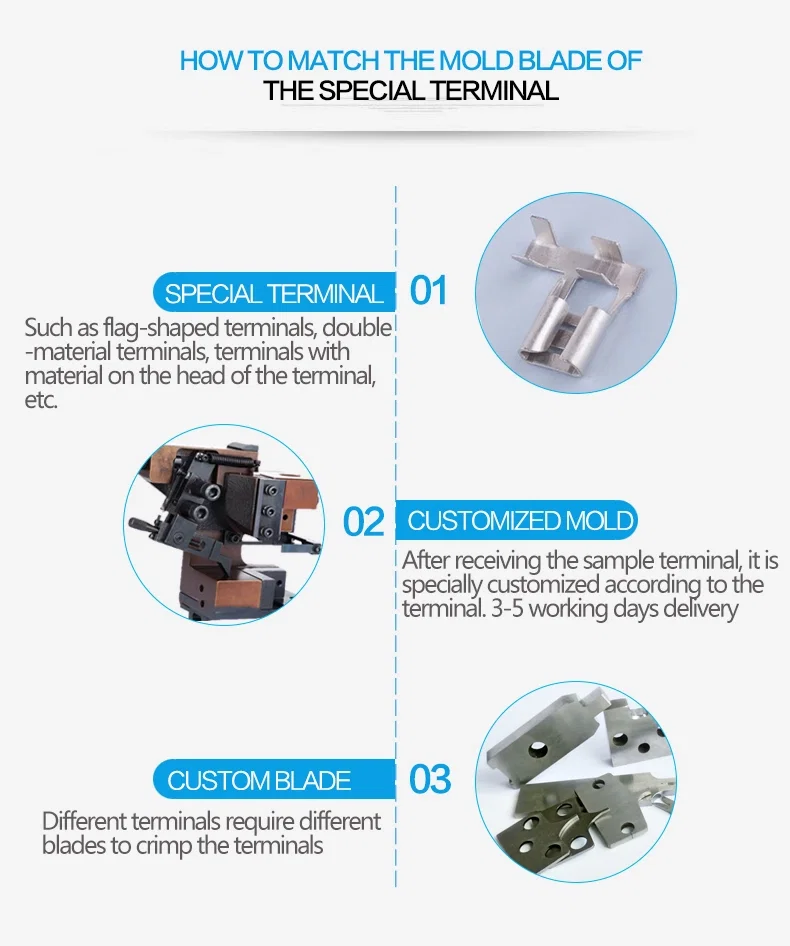

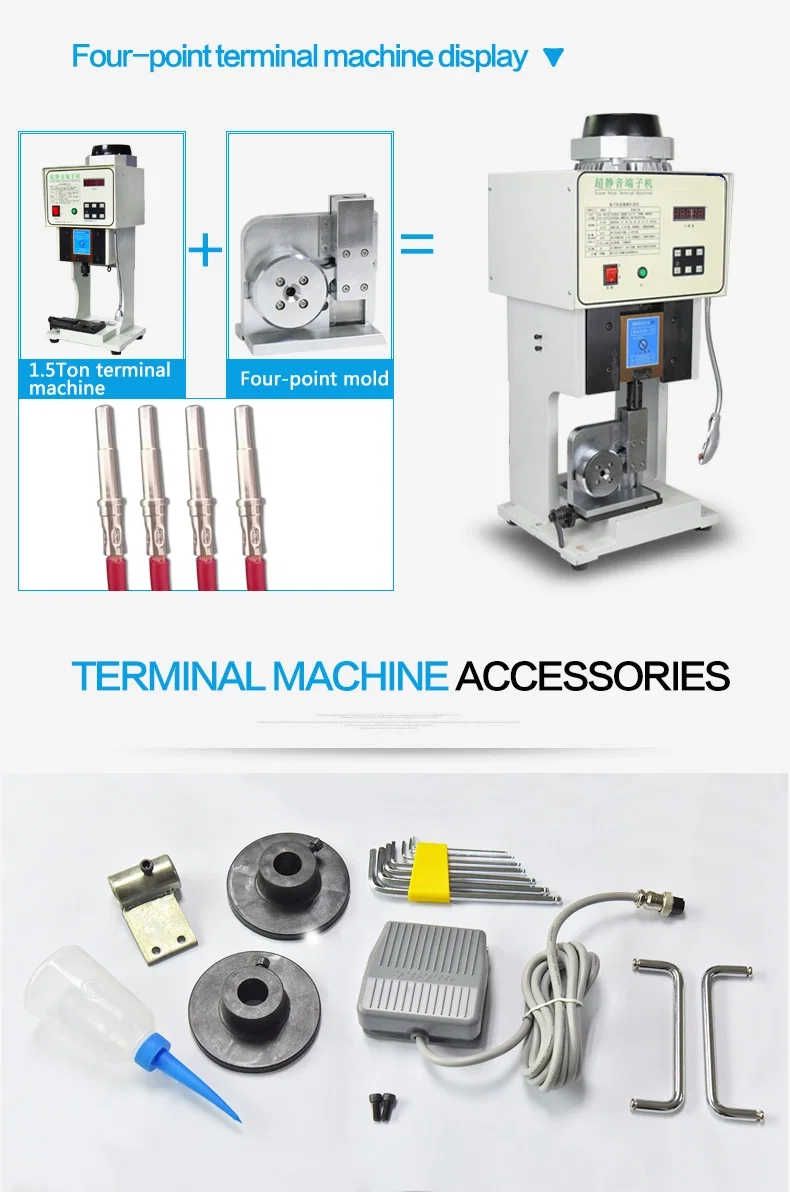

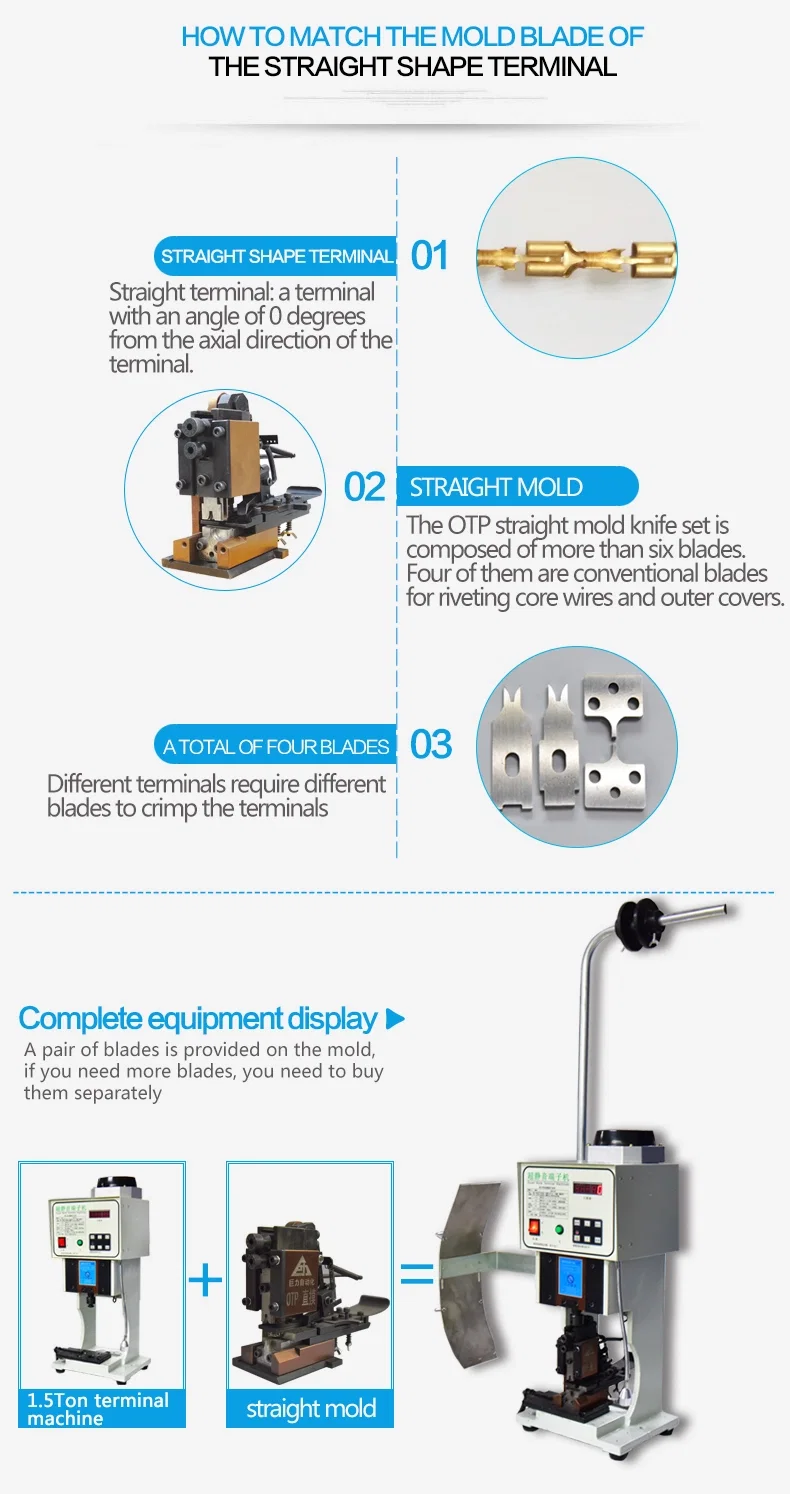

Enine klemens bıçağı eşleştirme: 1,5 ton makinede dört bıçaklı OTP enine kalıpDüz form klemens bıçağı eşleştirme: klemens makinesinde altı bıçaklı düz kalıpTek taneli kalıp bıçağı eşleştirme; tek klemensler için iki bıçakBayrak ve özel klemensler için özel kalıp ve özel bıçakKlemens makinesi yapısı: 600 mm yükseklik, WANXIN motor, anahtar ve asma kafaDört noktalı kalıp, pim numuneleri ve aksesuarlarla dört noktalı klemens makinesiNumunelerle altıgen, dört yüzeyli, B formu ve dört noktalı krimp kalıpları
