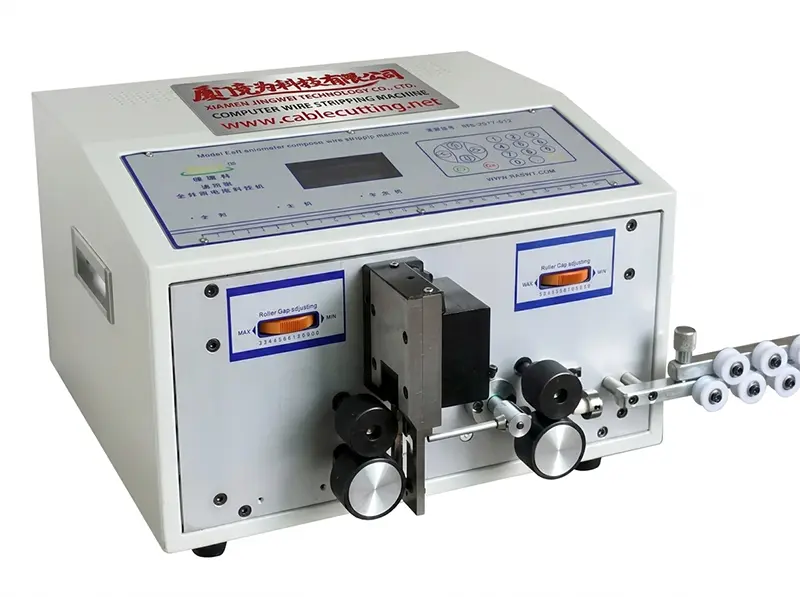

WPM-SZ-330, Çince/İngilizce geçişli LCD'li 32 bit akıllı kontrol kartı üzerine kurulmuş yüksek hızlı bilgisayarlı kablo sıyırma makinesidir. Çift lineer istasyonda iki kablo aynı anda işlenir; çevrim kesme, tam sıyırma, yarı sıyırma, çok segmentli sıyırma ve bükümü kapsar. Elektronik kablo, silikon kablo, teflon kablo, cam elyaf ve koaksiyel kabloda çalışır.
Küçük iletken üretiminde maliyet kesim değil, kablo başına çevrim süresidir. Tek istasyonlu bir makine her çevrimin bir bölümünü kablonun indekslenmesini ve kenetlenmesini bekleyerek geçirir; SZ-330 iki lineer istasyonu paralel çalıştırdığı için her bıçak çevrimi iki bitmiş iletken verir. 32 bit denetleyici yüzlerce program saklar ve segment tablosunu, yani bir iletken üzerindeki birkaç sıyırma penceresini, kabloyu yeniden kenetlemeden uygular. Bıçak ve kenet konumları elle değil LCD'den ayarlanır.

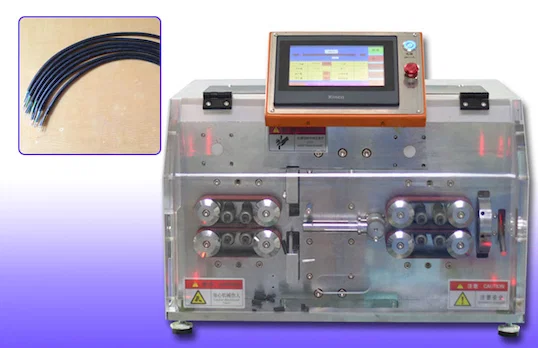

SZ-330 burada yüksek hızlı iki kablolu makinedir ve işi hacimli küçük kesitli iletken üretimidir. Kılıflı çok damarlı makine (WPM-680 veya WPM-YHT3) değildir, enerji iletkeni makinesi (WPM-10-300mm/400mm veya WPM-MAX2-70mm2) de değildir. İş haftalık yüksek sayıda kısa elektronik iletken ise oranı çift istasyon düzeni belirler.
Temel özellikler
1.Çift lineer işleme: iki kablo aynı bıçak çevriminde kesilir ve sıyrılır; böylece daha uzun bir strok olmadan çevrim başına üretim tek istasyonlu makineye göre iki katına çıkar.

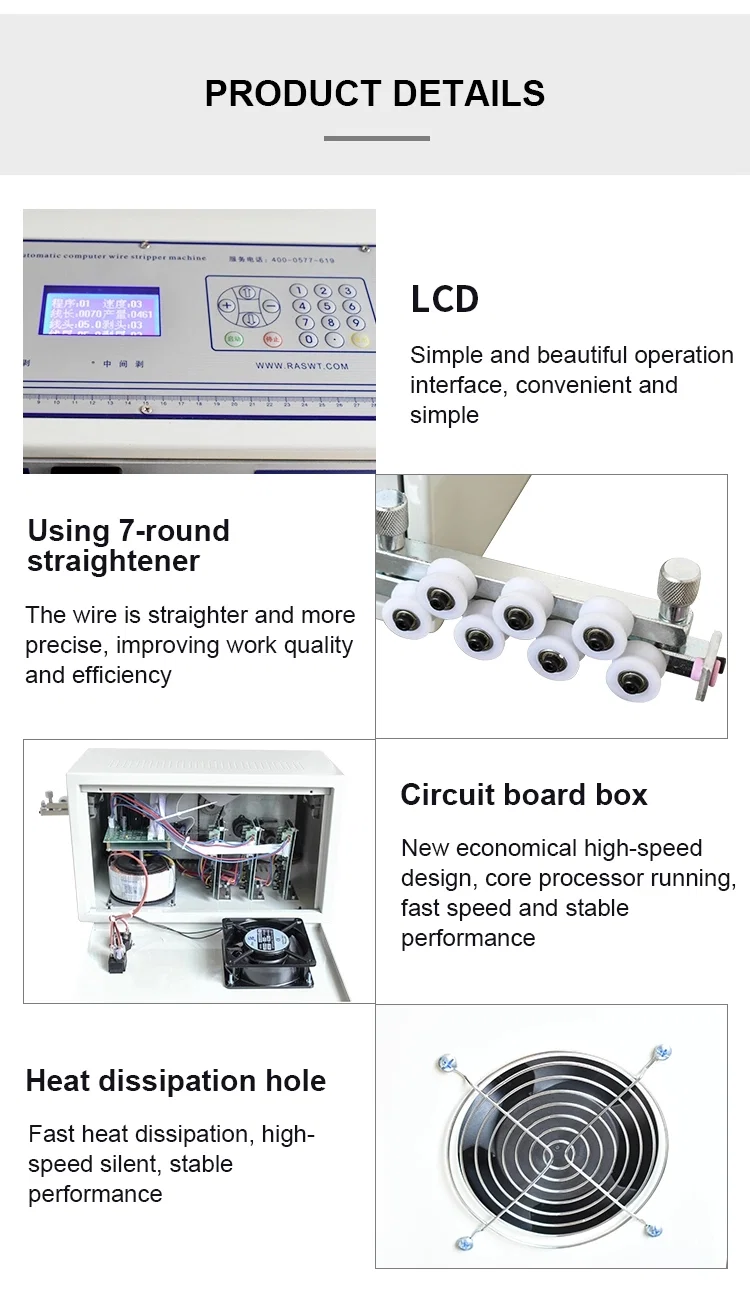

2.Çince/İngilizce geçişli LCD ile 32 bit akıllı kontrol: operatör programı seçer, denetleyici segment tablosunu çalıştırır.
3.Bellek yüzlerce program saklar; her kablo tipi kendi kesme uzunluğunu, sıyırma derinliğini ve büküm ayarını korur, tip değişimi kurulum değil çağırma olur.

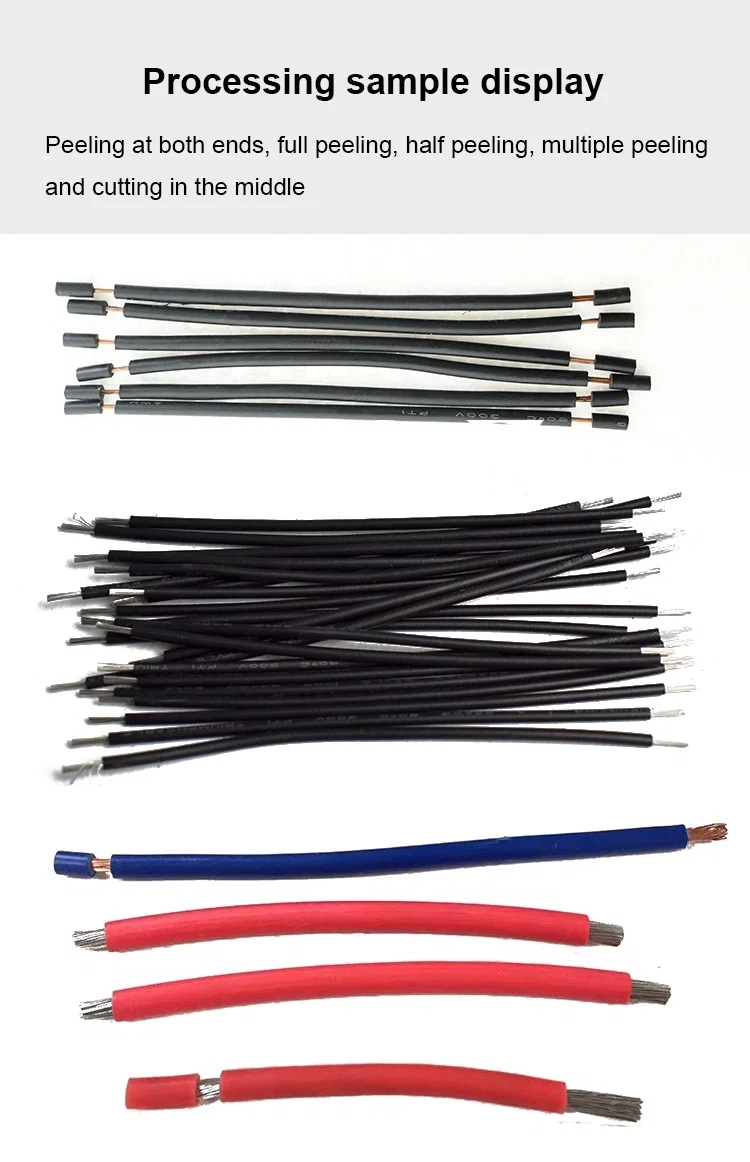

4.Tek platformda beş fonksiyon: kesme, tam sıyırma, yarı sıyırma, çok segmentli sıyırma ve büküm; segment sayısı programda belirlenir.
5.Çok segmentli sıyırma bir iletkende birkaç pencere açar; örneğin orta açıklık penceresi ile iki uç sıyırması tek geçişte, yeniden kenetleme olmadan.
6.Kablo kapsamı elektronik kablo, silikon kablo, teflon kablo, cam elyaf ve koaksiyel kabloyu içerir; bıçak derinliği ve kenet basıncı malzemeye göre LCD'den ayarlanır.
Teknik özellikler
| Parametre | Değer |
|---|
| Model | WPM-SZ-330 |
|---|
| Makine tipi | Otomatik yüksek hızlı bilgisayarlı kablo sıyırma makinesi |
|---|
| Kontrol sistemi | 32 bit akıllı kontrol |
|---|
| Ekran | Çince/İngilizce geçişli LCD |
|---|
| Program belleği | Yüzlerce program |
|---|
| İşleme kapasitesi | Çift lineer, aynı anda iki kablo |
|---|
| Fonksiyonlar | Kesme, sıyırma, yarı sıyırma, çok segmentli sıyırma, büküm |
|---|
| Uygun kablo | Elektronik kablo, silikon kablo, teflon kablo, cam elyaf, koaksiyel kablo |
|---|
Uygulamalar
— Elektronik iletken üretimi: PCB ve konnektör montajı için programlanan boyda kesilen ve iki ucu sıyrılan PVC montaj kablosu, çevrimde iki iletken.
— Silikon ve teflon iletkenler: ısıtıcı, sensör ve cihaz içi için yüksek sıcaklık kablosu; terminal ucunda yalıtım omzu dik kalacak şekilde yarı sıyrılır.
— Koaksiyel ve cam elyaf kablo: RF ve enstrümantasyon düzenekleri için kılıf ve dielektrik segmentler halinde açılır, segment tablosu bellekte tutulur.
— Oyuncak ve küçük cihaz kablajı: hacimli kısa çok telli iletkenler, iki uç sıyrılır, terminal vidasına giden uçta büküm uygulanır.
— Otomotiv alt demeti: ekleme için orta açıklık penceresiyle boya kesilen tek damarlı iletkenler, çok segmentli programda çalıştırılır.
