Gevşek Terminal Krimp Makinesi Titreşimli Tablalı WPM-160

📅 2025-05-03 👁️ 2,552
  • Ürün Modeli: WPM-160

  • Özellikler

    Model: WPM-160
    Boyut: 450 * 800 * 1200 (MM)
    Voltaj: AC220V / 50 Hz
    Ağırlık: 160KG
    Güç Tüketimi: Motor 250W, Çalışma lambası 60W, titreşimli plaka 120W
    Sıkma Kapasitesi: 2.0T
    Kayar Blok Stroku: 30 mm
    Besleme Hızı: Dakikada 60-70 adet (normal terminaller)
  • Şimdi Teklif Alın

WPM-160, gevşek terminaller için yarı otomatik krimp makinesidir; terminaller titreşim haznesinden doğrusal bir kanal boyunca aplikatöre beslenir. Pres kapasitesi 2,0 T, sürgü stroku 30 mm, kapanma yüksekliği 126 mm ve kapanma yüksekliği ayarı 10 mm'dir. Çıktı 450 x 800 x 1200 mm ve 160 kg ağırlığındaki zemin çerçevesinde dakikada 120 adede ulaşır.

Gevşek terminaller normalde tek tek elle yerleştirilir; bu, operatörü kalıba bağlar ve krimp konumunun vardiyalar arasında kaymasına izin verir. WPM-160'ta hazne terminalleri yönlendirip sıraya dizer ve kanal onları krimp noktasına verir; böylece operatör yalnızca kabloyu işler. Kapanma yüksekliği 10 mm aralığında ayarlanır; bu, bir presin aplikatör altına pul eklemeden farklı yükseklikteki terminal ailelerini çalıştırmasını sağlar.

Bu gruptaki JW-CM10'a göre WPM-160 özel bir prestir: kesmez, sıyırmaz veya bükmez, ancak gevşek terminalleri dakikada 120 adet hızla otomatik besler; JW-CM10 ise şerit beslemeli terminal makaraları ister. WPM-2P_64P'ye göre terminal ailesi de farklıdır: burada gevşek tek terminaller, orada IDC şerit konnektörler. Terminaller makara yerine gevşek satın alınıyorsa bu makine seçilir.

Temel özellikler

1.30 mm sürgü strokunda 2,0 T krimp kapasitesi; mekanik pres gövdesinde kapatılan gevşek terminaller için

2.126 mm kapanma yüksekliği ve 10 mm ayar; terminal yüksekliği pul yerine preste düzeltilir

3.Dakikada 120 adet çıktı: hazne ve kanal terminalleri sürekli sıraya dizer, çevrim süresini operatörün elleri değil pres belirler

4.Aplikatör ve bıçak seti bir birim olarak değiştirilir ve bıçak çifti değişimden önce 500.000 krimp için derecelendirilmiştir

5.Tahrik, AC 220 V/50 Hz'de 250 W ana motor, 120 W hazne tahriki ve 60 W çalışma lambasıdır; hava hattında filtre regülatör vardır; krimp, kalıptaki pedal darbesi değil motordan gelen güçlü stroktur

6.Başlat ve durdur düğmeleri gövdenin önünde, çevrim ayak şalterinden yürür; böylece iki el de kalıp hattından uzakta kabloda kalır

Teknik özellikler

ParametreDeğer
ModelWPM-160
Makine tipiTitreşimli tablalı yarı otomatik gevşek terminal krimp makinesi
Krimp kapasitesi2,0 T
Sürgü stroku30 mm
Krimp hızı120 adet/dak
Kapanma yüksekliği126 mm
Ayarlanabilir kapanma yüksekliği10 mm
Güç tüketimiMotor 250 W, çalışma lambası 60 W, titreşimli tabla 120 W
GerilimAC 220 V / 50 Hz
Boyutlar450 x 800 x 1200 mm
Ağırlık160 kg

Uygulamalar

— Enerji kabloları ve uzatma iletkenleri: gevşek terminallere dakikada 120 adet hızla krimplenen yalıtımlı halka ve çatal pabuçlar

— Makaralı şerit yerine gevşek terminal stoğu çalıştıran otomotiv demet hücreleri

— Cihaz enerji iletkenleri: pabuç yüksekliğinin modeller arasında değiştiği terminal-kablo grupları

— Kontrol kabini kablajı: kit çekilirken krimplenen gevşek yüksük ve pabuçlar

— Toplu gevşek terminal tutan iş atölyeleri: her terminal için yeni makara yerine hazne değişimi

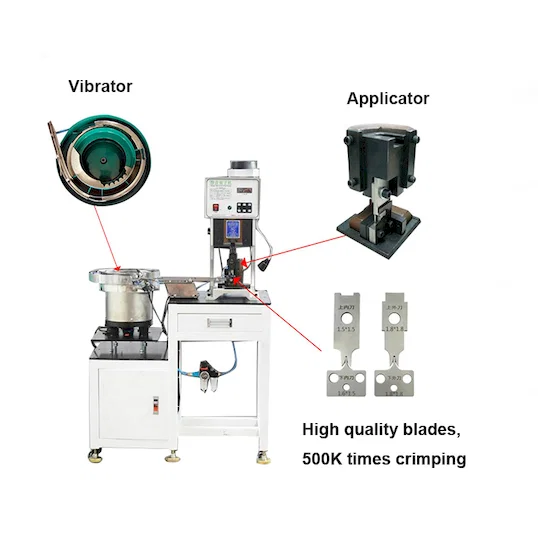

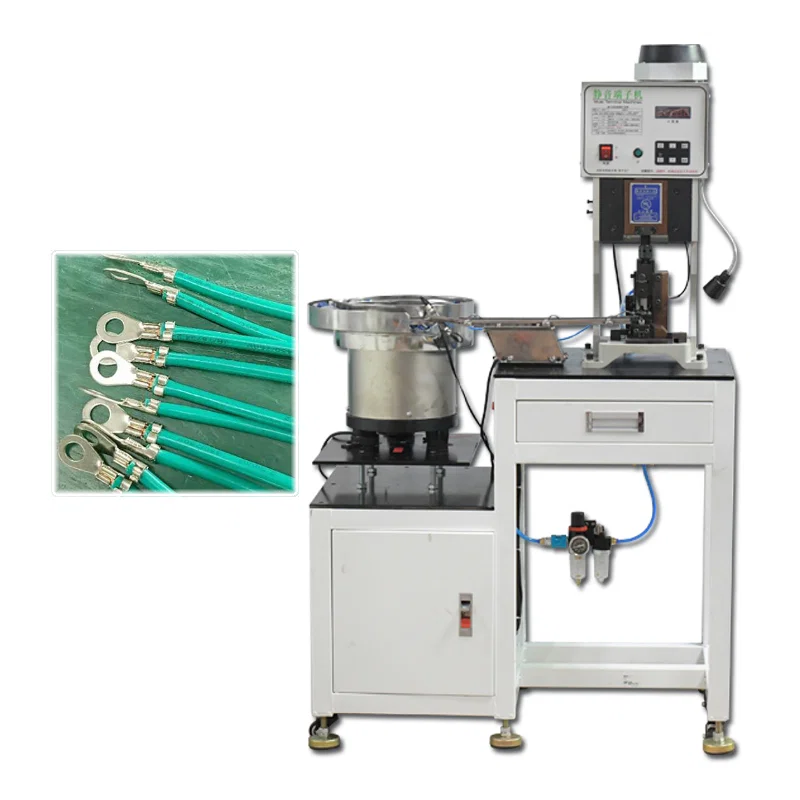

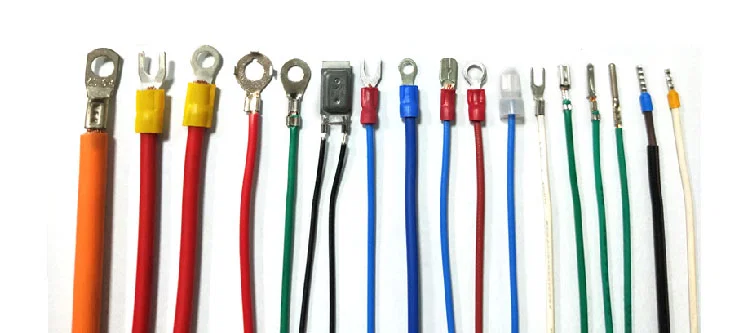

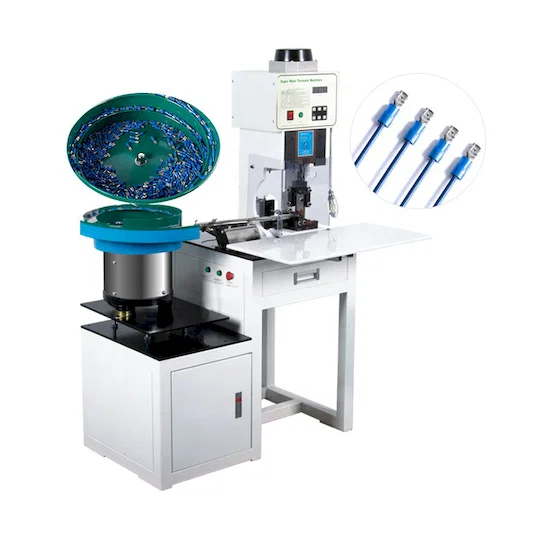

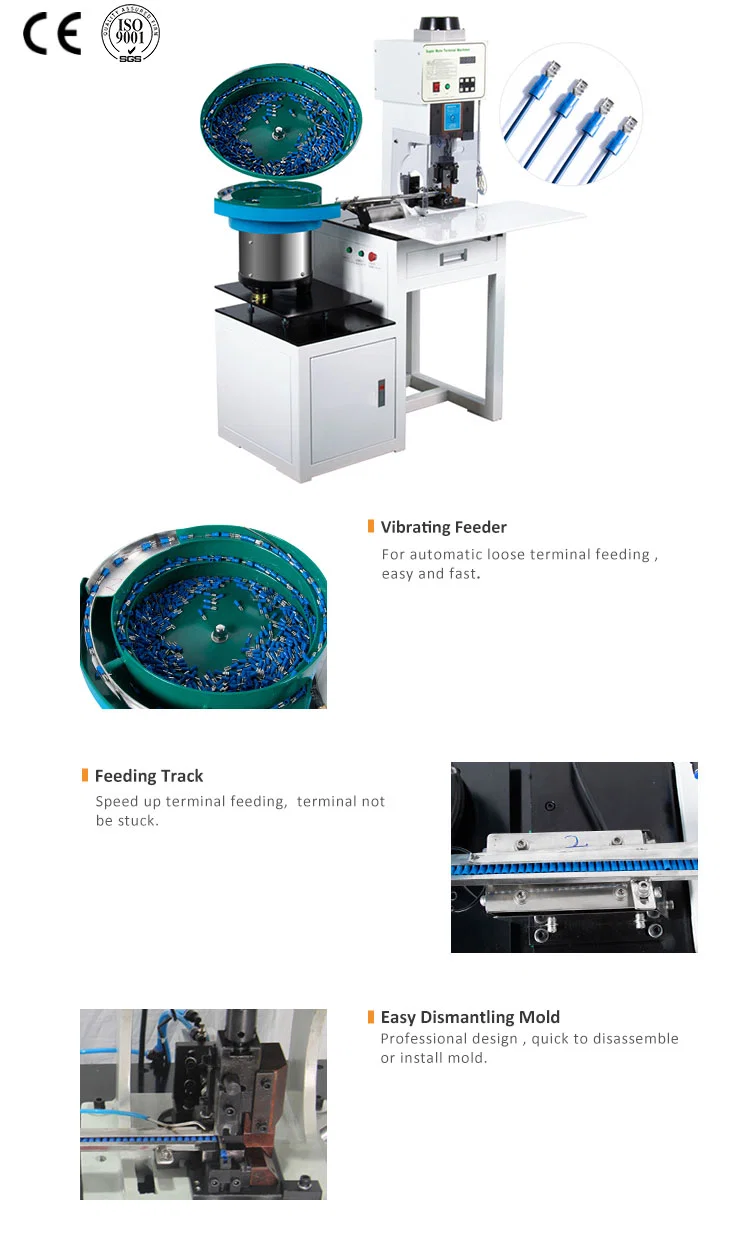

Semi-automatic loose terminal crimping machine with vibratory bowl and green lug samplesLoose terminal crimping machine with blue terminals in bowl and blue insulated lugsVibrator bowl, applicator and crimping blades labelled on the terminal pressCrimp press with vibrating feeder, feeding track and easy dismantling mouldRow of crimped terminals with red, blue, yellow and green insulation sleeves
