WPM-8000S, sessiz terminal krimp aralığının en ağır makinesidir. Veri sayfasındaki değer 8KN krimp kapasitesi, sürgü stroku 40 mm ve nominal güç 220 V 50/60 Hz'de 3000 W'tır. 380 x 320 x 830 mm ve 200 kg ile tezgâh ünitesi değil zemin tipi prestir; motor üstte, kalıp yuvası yarıklı taban plakasındadır. Makinenin ön panelinde 8-Ton Terminal Crimping Machine yazar.
Benzer boyuttaki hidrolik veya hava presi yerine bunu kullanmanın nedeni çevrim davranışıdır. Bu kapasitedeki elektrikli tahrik, pompanın basınç kurmasını veya silindirin egzoz yapmasını beklemez ve strok basınç şalterinde değil makinenin kendi dayamasında biter; böylece krimp yüksekliği küçük terminallerde olduğu kadar kalın cidarlı pabuçlarda da korunur. Değiştirilecek hidrolik yağ ve kurutulacak hava hattı yoktur.
Seride standart olarak 40 mm stroka sahip tek modeldir; 1500S, 2000S ve 4000S 30 mm çalışır, 3000S ise 40 mm'yi yalnızca isteğe bağlı sunar. Kuvvet 200 kg gövdede 8KN olarak verilir; 95 kg'lık 4000S'de 4 ton, 50 kg'lık 1500S'de 1,5 ton. Kaset kalıp bir bütün olarak değiştirilir; tek presin aynı vardiyada bilgisayar, DC, AV ve su geçirmez terminalleri işlemesini sağlayan budur.
Temel özellikler
1. 200 kg zemin tipi gövdede 8KN krimp kapasitesi; serinin en ağır modeli
2. 40 mm sürgü stroku, yalnızca bu modelde standart
3. 220 V 50/60 Hz'de 3000 W nominal güç
4. Hızlı aile değişimi için komple ünite olarak değişen kaset kalıp
5. Bilgisayar, DC, AV ve su geçirmez terminalleri işler; kalın cidarlı bakır pabuçlar ve izoleli gövdeli pabuçlar dahil
6. Koç üzerinde uyarı etiketli koruma plakası, pedal çevrimi ve esnek kolda ayarlanabilir çalışma lambası
Teknik özellikler
| Parametre | Değer |
|---|
| Model | WPM-8000S |
|---|
| Krimp kapasitesi | 8KN |
|---|
| Panelde yazan sınıf | 8-Ton Terminal Crimping Machine |
|---|
| Sürgü stroku | 40 mm |
|---|
| Güç kaynağı | 220V/50Hz/60Hz |
|---|
| Nominal güç | 3000 W |
|---|
| Boyutlar | 380 / 320 / 830 mm |
|---|
| Ağırlık | 200 kg |
|---|
Uygulamalar

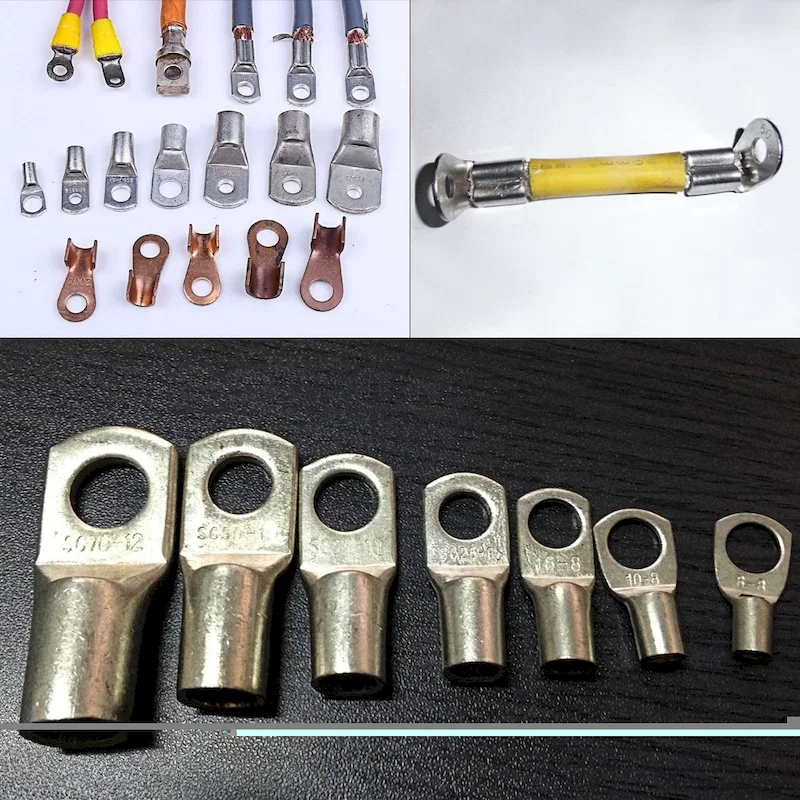

— Ağır kablo montajları: büyük çok telli iletkenlerde kapatılan kalın cidarlı bakır boru pabuçlar ve halka terminaller
— Su geçirmez ve sızdırmaz konektör demetleri: manşonu yarmadan krimplenen izoleli gövdeli terminaller
— Bilgisayar ve AV ekipmanı demetleri: aynı vardiyada ağır pabuçlarla birlikte DC ve kart terminalleri
— Giriş kablolarını pres pabuçlarla sonlandıran pano ve şalt üreticileri
— Bir presin birkaç terminal ailesini kapsamasını ve kalıp setinin kaset olarak değişmesini isteyen demet fabrikaları
