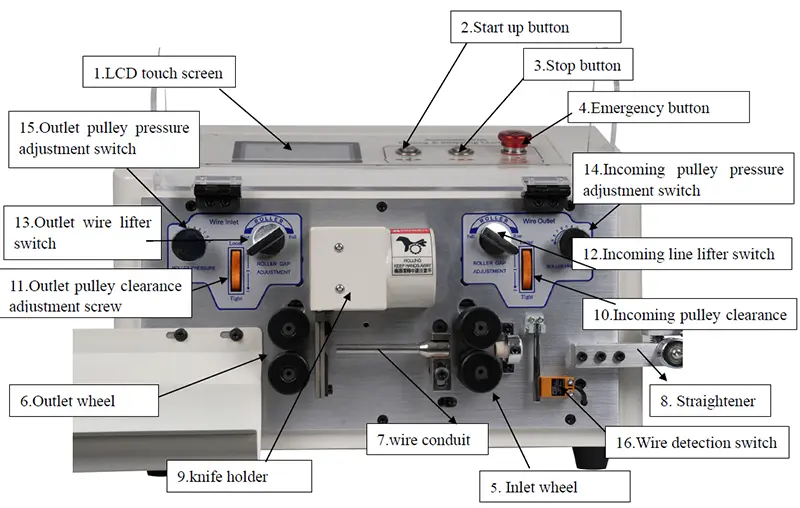

Küçük Kare Dokunmatik Ekranlı Akıllı Tel Sıyırma Makinesi Kullanım Kılavuzu | Çok Fonksiyonlu Kablo Kesme & Sıyırma Makinesi Rehberi

Çince ve İngilizce serbestçe değiştirilebilir, lütfen bir sonraki sayfaya girmek için "Chinese" veya "ENGLISH" seçeneğini seçin.

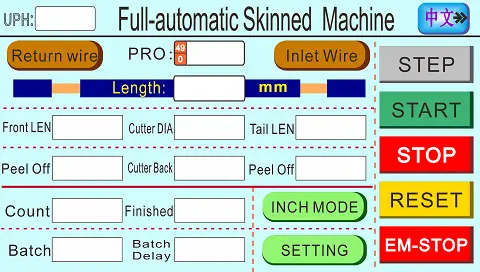

Aşağıda parametre ayarının ana sayfası bulunmaktadır

Bu sistemin çalışma arayüzü 160×107 LCD dokunmatik ekrandan oluşmaktadır. Aşağıda her bir tuşun işlevi tanıtılacaktır:
Geri tel: Bu tuşa basılı tutun, tel, tel girişi ve tel besleme tekerleği aracılığıyla taşınabilir ve kesme kenarından geri çekilebilir ve gerektiği gibi serbestçe ayarlanabilir.
Giriş teli: Bu tuşa basılı tutun, tel, tel besleme tekerleğinin iletimi ile tel girişinden kesme kenarına iletilebilir ve ihtiyaca göre serbestçe ayarlanabilir.
PRO: Program numarası. İşlenmesi gereken çeşitli özelliklerdeki tel çubuklarının parametreleri, bir sonraki kullanımda çağrılabilmeleri için farklı program numaralarında saklanır.
Uzunluk: Kesilen ve sıyrılan telin toplam uzunluğu (maksimum 100m).
Ön UZNLK: Dış kılıfın sıyrılacağı tel başının uzunluğu; yani dış kılıftan çıkarılacak bakır telin uzunluğu.
Sıyır: Sıyırma değeri tel ucu değerinden büyük olduğunda tam sıyırma, aksi takdirde yarım sıyırmadır.
Kuyruk UZNLK: Dış kılıftan sıyrılan tel kuyruğunun uzunluğu; yani dış kılıf çıkarıldığında açığa çıkan bakır telin uzunluğu.
Kesici ÇAP: Sıyırma sırasında kesicinin dış deriyi kestiği derinlik. Bıçak genişliği ne kadar büyükse, kesim o kadar sığ olur. Ne kadar küçükse, kesim o kadar derin olur.
(Önemli hatırlatma): Tel çapı değeri, gerçek tel dış çapına göre girilebilir, ancak dış deriyi kesmek için gerçek boyuttan yaklaşık 1-2mm daha küçük olmalıdır. Örneğin: tel dış kılıfının dış çapı 5mm'dir ve tel çapı yaklaşık 4.5mm olarak girilmelidir, bakır tel hasar görürse değeri artırın; tel başı veya kuyruğu sıyrılamazsa değeri azaltın)
Kesici Geri: Deriyi sıyırırken kesicinin tele girdikten sonra geri çekileceği değer; kesicinin teli yakalayıp deriyi sıyırabilmesini sağlamak için. Tel ne kadar kalınsa, geri çekme değeri o kadar büyük, tel ne kadar inceyse, geri çekme değeri o kadar küçüktür.
(Geri çekme değeri: genellikle yaklaşık 0.5-3mm olarak ayarlanır, yani kesici 0.5-3mm geri çekilir)
Sayı: Planlanan üretim miktarını ayarlayın. Makine tarafından işlenen tel bu değere ulaştığında, makine otomatik olarak durur ve bir uyarı verir.
Parti: Üretim paketleme miktarını ayarlayın, makine miktar sayısına ulaştığında birkaç saniye duraklayabilir ve zamanlayıcı tarafından girilen süreye göre duraklayabilir.
Bitti: Şu anda üretilen gerçek toplam miktarı görüntüler. "Bitti" = "Sayı" olduğunda, makine otomatik olarak durur.
Parti gecikmesi: Makine ayarlanan "Parti" numarasına ulaştığında, makine ayarlanan süreye göre duraklayacaktır. 1 olarak ayarlanırsa 1 saniye, 2 olarak ayarlanırsa 2 saniye duraklar, vb. "0" olarak ayarlandığında, makine durur ve çalışmaya devam etmek için başlat düğmesine manuel olarak basmanız gerekir.
Adım: Otomatik modda başlat düğmesine basın, makine ayarlanan toplam değere ulaşana kadar otomatik olarak çalışır ve sonra durur; tek adımlı modda başlat düğmesine basın, makine sadece bir adım çalışır, bir sonraki adıma geçmek için başlat düğmesine tekrar basın; tek döngü modunda başlat düğmesine basın, makine bir döngü çalışır (bir hattı kesme)
Başlat: Çalışma panelindeki yeşil katı düğme ile aynı işleve sahiptir. Bir kez basın, makine işleme miktarı ayarlanan toplam miktara ulaşana kadar çalışmaya başlar.
Durdur: Çalışma panelindeki sarı katı düğme ile aynı işleve sahiptir. Bir kez basın, makine teli işledikten sonra otomatik olarak durur.
Sıfırla: Parametreleri ayarladıktan sonra, başlamak için bir kez sıfırlanmalıdır.
Acil-Durdur: Çalışma panelindeki kırmızı katı düğme ile aynı işleve sahiptir. Makine çalışırken basın, makine anında durur; makine durduğunda, başlamak için makine sıfırlanmalıdır.


【Aç/Kapat/Referans】
Bu üç düğme, kesici kalibre edilirken çağrılması gereken anahtarlardır.
Aç: "Aç"a sürekli tıkladığınızda, üst ve alt kesiciler yavaşça belirli bir mesafe açılır.
Kapat: "Kapat"a sürekli tıkladığınızda, üst ve alt kesiciler birbirine yavaşça yaklaşır ve kapanışlar birbirini geçene kadar devam eder.
Referans: "Referans" düğmesine tıklayın, kesiciyi hızlıca orijinal konumuna döndürün.
【parametre ayarları】Sayfa Kurulum Talimatları

Tüp açık: Tel kanalı vurabilir.
Tekerlek açık: Tel başını sıyırırken çıkış kasnağı kaldırılabilir (Silindir kaldırma işlevine sahip makinede bu işlev vardır).
Tel yok kapalı: Makine başlatıldıktan sonra, ön tekerlekte tel yoksa, makine otomatik olarak durur.
Kauçuk kes kapalı: Makine başlatıldıktan sonra, dış kılıfı sıyırırken, sıyrılmış atık deriyi düşürmek için klipsi sıkın.
Kayan kol kapalı: Bu işlev için bir robot el takılması gerekir.
Silindir hızı: Giriş ve çıkış tel kasnaklarının dönüş hızı 1 ila 100 arasında ayarlanabilir, 1 en yavaş, 100 en hızlıdır.
Kesici hızı: Kesicinin çalışma hızını ayarlayın, ayarlanabilir aralık 1-100, 1 en yavaş, 100 en hızlıdır.
Sıyırma hızı: Tel kılıfını sıyırma hızı, 1-100 aralığında ayarlanabilir, 1 en yavaş, 100 en hızlıdır.
Kesme hızı: Kesici keserken kesicinin çalışma hızını ayarlayın, ayarlanabilir aralık 1-100, 1 en yavaş, 100 en hızlıdır.
Fırlatma hızı: Tel boşaltılırken tel çıkış tekerleğinin çalışma hızını ayarlayın. Ayarlanabilir aralık 1-100, 1 en yavaş, 100 en hızlıdır.

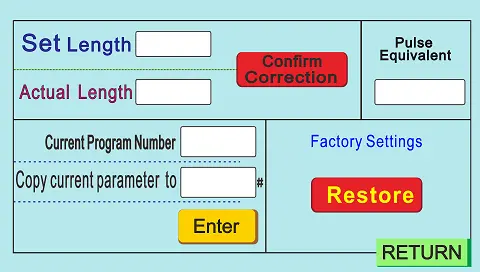

【Uzunluk değiştir】Parametre ayar açıklaması
【Uzunluk değiştir】：Gerçek işlenen telin uzunluğundaki hatayı düzeltmek için kullanılır.
Ayarlanan uzunluk：Düzeltilecek hattın uzunluğunun değerini ayarlar.
Gerçek uzunluk：Makine tarafından kesilen gerçek uzunluk değeri.
Bu gerçek değeri girdikten sonra,【Uzunluk değiştir】'e basın, makine ayarlanan uzunlukla aynı uzunlukta bir hat kesecektir.
Gerçek kesici ÇAP：Gerçek tel çapını ayarlayın.
Tel çapı katsayısı：Genel olarak, ayarlanması gerekmez, sistem varsayılanı kullanır.
Fabrika ayarı：Bu tuşa basın, makine tarafından ayarlanan parametreleri orijinal durumuna geri yükleyin. Bu tuşa basılmaması önerilir.

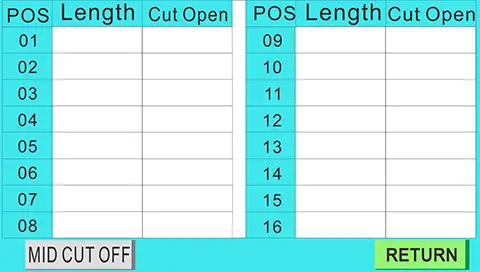

【Orta sıyırma ayarı】：Basın ve aşağıdaki ayarı girin
【Orta kesim açık/kapalı】Açık modda, ana sayfanın toplam uzunluğu, hat başı ve hat sonu uzunluğu ilişkilidir. Toplam 16 orta sıyırma, 01 konumu【Uzunluk】Ortadaki ilk kesimin konumunu girin,【Kesme açık】çizilen mesafedir. Örneğin：Toplam uzunluk 200mm, ortada 100mm'de 20mm sıyırarak bakır teli açığa çıkarın, yani 01 uzunluk = 100, sıyırma = 20 olarak ayarlayın.

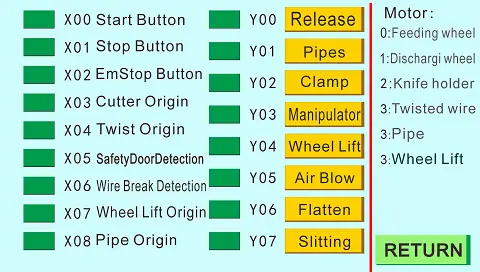

【IO Monitör】'e basın, aşağıdaki ayar sayfasına girin
Her bir IO izleme noktası, ana kartın her bir kablolama noktasına karşılık gelir. Genellikle, sorunu belirlemek için makine anormal olduğunda izleme açılır.
Sıyırma ve hata ayıklama için ipuçları:
Parametreleri girdikten sonra hata ayıklama yaparken, önce "otomatik" modu "tek adımlı" moda geçirin ve teli test edin. Tatmin edici sonuçlar elde ettikten sonra, teli resmi olarak işlemek için "otomatik" moda geçin.
