JW-CRT Serisi Otomatik Kablo Sarma ve Bağlama Makinesi Dokunmatik Ekran Kullanım Kılavuzu
Otomatik kablo sarma ve bağlama makinesi, dokunmatik ekran kontrollü. Tel bobinlerini tek bir döngüde sarar ve bağlar, ayarlanabilir hız ve büküm sayısı. Hortum, kablo ve tel demetleme üretim hatları için idealdir.
İçindekiler
1. Dokunmatik Ekran Başlatma Girişi
2. Çalışma Arayüzü
2.1 Parametre Ayarlarına Genel Bakış
2.2 Bağlama Mekanizması Parametreleri
2.3 Sarma Mekanizması Parametreleri
2.4 Gezinme Düğmeleri
3. Manuel / Jog Test Arayüzü
3.1 Jog Test Fonksiyonları
3.2 Sarma Modu Değiştirme
3.3 Bağ Bantı Geçirme Yöntemi
4. Bakım ve Yağlama
1. Dokunmatik Ekran Başlatma Girişi
Makineye güç verildiğinde, dokunmatik ekran başlatma arayüzünü gösterecektir. Dahili fabrika parametreleri üretici tarafından önceden yapılandırılmıştır ve şifre korumalıdır. Operatörlerin normal çalışma sırasında fabrika ayarlarına erişmesi gerekmez.
Fabrika ayarları bir şifre ile korunmaktadır. Dahili parametrelerde izinsiz yapılan değişiklikler makine performansını ve güvenliğini etkileyebilir.
2. Çalışma Arayüzü
Çalışma arayüzü, makine çalışması sırasında görüntülenen ana işlem ekranıdır. Sarma ve bağlama mekanizmaları için tüm parametre ayarlarına erişim sağlar.
2.1 Parametre Ayarlarına Genel Bakış
Bu arayüz, makinenin sarma ve bağlama mekanizmaları için parametre yapılandırması sağlar.
• Üretim Sayacı: Üretim sayacı yalnızca tamamlanan bağlama sayısını kaydeder (sarma işlemlerini değil).
• Sayaç Sıfırlama: Üretim sayacını sıfırlamak için sıfırlama düğmesini basılı tutun.
2.2 Bağlama Mekanizması Parametreleri
Bağlama mekanizmasının ayarlanabilir iki parametresi vardır:
Büküm Sayısı
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
Önerilen ayar: 3-5 tur. Daha yüksek değerler, bağlama sıkılığının ince ayarına olanak tanır.
UYARI: Bağlama sıkılığı öncelikle operatörün bağlamadan önce kablo bobini ne kadar sıkı sıktığına bağlıdır. Teller arasındaki boşluk ne kadar küçükse, bağ o kadar sıkı olacaktır.
Bağ Bantı Besleme Uzunluğu
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
WPM-212 A-C modelleri: ayarlanabilir aralık 75-140 mm
WPM-212L modelleri: ayarlanabilir aralık 120-190 mm
Besleme uzunluğunu bağlanan demetin çapına göre ayarlayın.
2.3 Sarma Mekanizması Parametreleri
Sarma mekanizmasının ayarlanabilir iki parametresi vardır:
Sarma Dönüş Sayısı
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
Sarma Hızı
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
Ayarlanabilir aralık: 1-9 (yavaştan hızlıya). Bu değer saniyedeki devir sayısını temsil eder.
2.4 Gezinme Düğmeleri
Çalışma arayüzü aşağıdaki gezinme düğmelerini sağlar:
• Ana Sayfaya Dön: Ana işlem ekranına dön
• Jog Test: Motor incelemesi için manuel jog test arayüzüne girin
• Fabrika Ayarları: Fabrika iç parametrelerine erişin (şifre gerekli)
3. Manuel / Jog Test Arayüzü

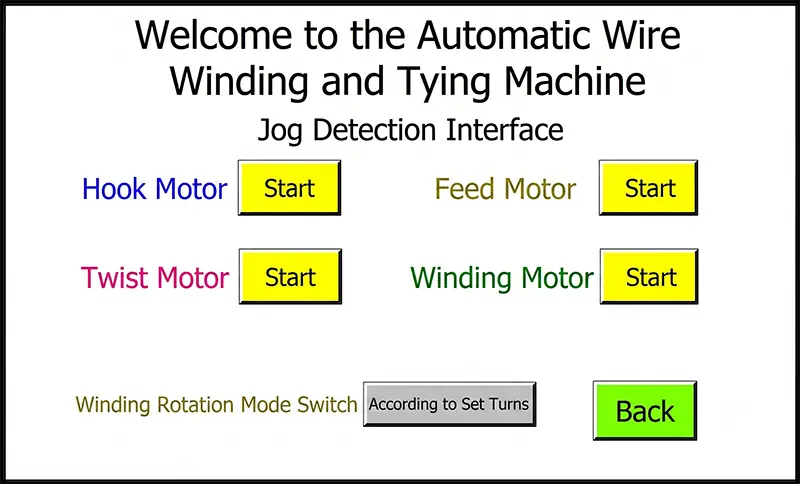

Jog test arayüzü, operatörlerin tek tek motorları manuel olarak kontrol etmesine olanak tanır. Bu işlev öncelikle sorun giderme ve her motorun düzgün çalıştığını doğrulama için kullanılır.
3.1 Jog Test Fonksiyonları
Aşağıdaki manuel kontroller mevcuttur:
• Besleme Motoru (Bağ Bantı Geçirme): Yeni bağ bantlarını geçirmek için kullanılır. Jog kontrolü, değiştirme için bağ telini ileri besler.
• Sarma Motoru - Ayarlanan Dönüş Modu: Ayak pedalına bir kez basın; sarma motoru bir ayak pedalına basıştan sonra yapılandırılan sayıda döner ve ardından otomatik olarak durur.
• Sarma Motoru - Sürekli Mod: Ayak pedalını basılı tutun; sarma motoru sürekli döner. Pedalı bırakın hemen durur.
3.2 Sarma Modu Değiştirme
Sarma modu iki çalışma modu arasında değiştirilebilir:
• Ayarlanan Dönüş Modu: Ayak pedalına bir kez basın; sarma motoru ayarlanan sayıda dönüş için döner ve otomatik olarak durur.
• Sürekli Mod: Ayak pedalını basılı tutun; sarma motoru sürekli döner. Pedalı bırakın hemen durur.
3.3 Bağ Bantı Geçirme Yöntemi

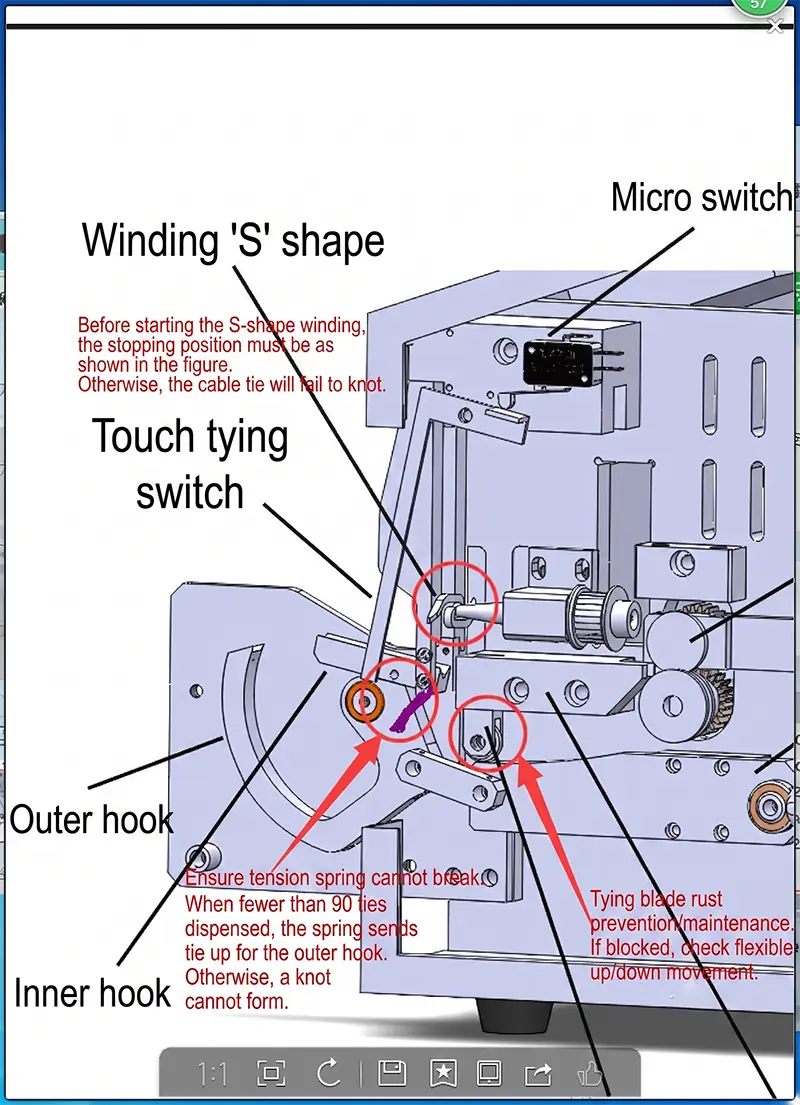

Doğru bağ bantı geçirme prosedürü için aşağıdaki resimleri izleyin:
UYARI: Bağ bandı, besleme silindirlerinden katlanmadan, ters çevrilmeden veya bükülmeden tutarlı bir yönde geçirilmelidir. Bağ bandı katlanır veya yön değiştirirse, beslenen tel sağa kayacak ve bağlama kancasının bağ bandını kaçırmasına neden olacak, bu da başarısız bir bağlamaya yol açacaktır.
Bu kılavuzda kapsanmayan herhangi bir sorunuz veya sorunla karşılaşırsanız, yardım için lütfen teknik destek ekibimizle iletişime geçin.
1. Dokunmatik Ekran Başlatma Girişi
2. Çalışma Arayüzü
2.1 Parametre Ayarlarına Genel Bakış
2.2 Bağlama Mekanizması Parametreleri
2.3 Sarma Mekanizması Parametreleri
2.4 Gezinme Düğmeleri
3. Manuel / Jog Test Arayüzü
3.1 Jog Test Fonksiyonları
3.2 Sarma Modu Değiştirme
3.3 Bağ Bantı Geçirme Yöntemi
4. Bakım ve Yağlama
1. Dokunmatik Ekran Başlatma Girişi
Makineye güç verildiğinde, dokunmatik ekran başlatma arayüzünü gösterecektir. Dahili fabrika parametreleri üretici tarafından önceden yapılandırılmıştır ve şifre korumalıdır. Operatörlerin normal çalışma sırasında fabrika ayarlarına erişmesi gerekmez.
Fabrika ayarları bir şifre ile korunmaktadır. Dahili parametrelerde izinsiz yapılan değişiklikler makine performansını ve güvenliğini etkileyebilir.
2. Çalışma Arayüzü
Çalışma arayüzü, makine çalışması sırasında görüntülenen ana işlem ekranıdır. Sarma ve bağlama mekanizmaları için tüm parametre ayarlarına erişim sağlar.
2.1 Parametre Ayarlarına Genel Bakış
Bu arayüz, makinenin sarma ve bağlama mekanizmaları için parametre yapılandırması sağlar.
• Üretim Sayacı: Üretim sayacı yalnızca tamamlanan bağlama sayısını kaydeder (sarma işlemlerini değil).
• Sayaç Sıfırlama: Üretim sayacını sıfırlamak için sıfırlama düğmesini basılı tutun.
2.2 Bağlama Mekanizması Parametreleri
Bağlama mekanizmasının ayarlanabilir iki parametresi vardır:
Büküm Sayısı
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
Önerilen ayar: 3-5 tur. Daha yüksek değerler, bağlama sıkılığının ince ayarına olanak tanır.
UYARI: Bağlama sıkılığı öncelikle operatörün bağlamadan önce kablo bobini ne kadar sıkı sıktığına bağlıdır. Teller arasındaki boşluk ne kadar küçükse, bağ o kadar sıkı olacaktır.
Bağ Bantı Besleme Uzunluğu
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
WPM-212 A-C modelleri: ayarlanabilir aralık 75-140 mm
WPM-212L modelleri: ayarlanabilir aralık 120-190 mm
Besleme uzunluğunu bağlanan demetin çapına göre ayarlayın.
Sarma mekanizmasının ayarlanabilir iki parametresi vardır:
Sarma Dönüş Sayısı
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
Sarma Hızı
Sayısal klavyeyi açmak için parametre alanına dokunun. İstenen değeri girin ve onaylayın.
Ayarlanabilir aralık: 1-9 (yavaştan hızlıya). Bu değer saniyedeki devir sayısını temsil eder.
Çalışma arayüzü aşağıdaki gezinme düğmelerini sağlar:
• Ana Sayfaya Dön: Ana işlem ekranına dön
• Jog Test: Motor incelemesi için manuel jog test arayüzüne girin
• Fabrika Ayarları: Fabrika iç parametrelerine erişin (şifre gerekli)
Jog test arayüzü, operatörlerin tek tek motorları manuel olarak kontrol etmesine olanak tanır. Bu işlev öncelikle sorun giderme ve her motorun düzgün çalıştığını doğrulama için kullanılır.
Aşağıdaki manuel kontroller mevcuttur:
• Besleme Motoru (Bağ Bantı Geçirme): Yeni bağ bantlarını geçirmek için kullanılır. Jog kontrolü, değiştirme için bağ telini ileri besler.
• Sarma Motoru - Ayarlanan Dönüş Modu: Ayak pedalına bir kez basın; sarma motoru bir ayak pedalına basıştan sonra yapılandırılan sayıda döner ve ardından otomatik olarak durur.
• Sarma Motoru - Sürekli Mod: Ayak pedalını basılı tutun; sarma motoru sürekli döner. Pedalı bırakın hemen durur.
3.2 Sarma Modu Değiştirme
Sarma modu iki çalışma modu arasında değiştirilebilir:
• Ayarlanan Dönüş Modu: Ayak pedalına bir kez basın; sarma motoru ayarlanan sayıda dönüş için döner ve otomatik olarak durur.
• Sürekli Mod: Ayak pedalını basılı tutun; sarma motoru sürekli döner. Pedalı bırakın hemen durur.
3.3 Bağ Bantı Geçirme Yöntemi
Doğru bağ bantı geçirme prosedürü için aşağıdaki resimleri izleyin:
UYARI: Bağ bandı, besleme silindirlerinden katlanmadan, ters çevrilmeden veya bükülmeden tutarlı bir yönde geçirilmelidir. Bağ bandı katlanır veya yön değiştirirse, beslenen tel sağa kayacak ve bağlama kancasının bağ bandını kaçırmasına neden olacak, bu da başarısız bir bağlamaya yol açacaktır.
Bu kılavuzda kapsanmayan herhangi bir sorunuz veya sorunla karşılaşırsanız, yardım için lütfen teknik destek ekibimizle iletişime geçin.
×
