Bölüm 1 Ekipman Genel Bakış
1.1 Ekipman Özellikleri
Bu ekipman, sıkıcı manuel vida toplama işleminin yerini almak üzere geliştirilmiştir. Operatörlerin yalnızca uygun miktarda dökme kaliteli vidayı makinenin besleme ağzına dökmesi yeterlidir. Güç ve hava beslemesi bağlandıktan sonra ekipman, vidaları otomatik olarak düzenleyebilir ve sırayla üfleyebilir; bu da üretim verimliliğini etkili bir şekilde artırır ve iş gücü yoğunluğunu azaltır.
Ekipmanın başlıca özellikleri aşağıda listelenmiştir:
 Kullanıcı dostu arayüz ve şifre kilidi işlevine sahip bir LCD insan-makine kontrol sistemi ile donatılmıştır.
 Tüm parçalar ve aksesuarlar, ince işçilikle ulusal standartlara uygun olarak üretilmiştir; kararlı performans ve düşük çalışma gürültüsü sunar.
 Basit kullanım ve düşük öğrenme maliyeti; işçiler, üretim verimliliğini artırmak ve iş yükünü azaltmak için on dakika içinde kullanımı öğrenebilir.
 Pürüzsüz çalışma performansı; besleyici, anormal vidalar dışında nadiren vida sıkışmasına neden olur ve son derece düşük gürültüye sahiptir.
 Vidalar, basınçlı hava ile elde taşınan elektrikli tornavida veya sabit elektrikli tornavidenin aynasına iletilir. Besleme hızı, ters çevrilmiş vida veya malzeme sıkışması olmadan vida başına 0,5 saniyeye kadar çıkar. Ekipman, uzun süreli sürekli kararlı çalışmayı destekler.
 İkili besleme modu mevcuttur: otomatik tork besleme modu ve manuel düğme besleme modu.
 Besleme sırasında vidalar manuel temasa ihtiyaç duymaz; bu, insan elindeki ter ve kirin vidaları kirleterek ürün kalitesi risklerini önler.
 Dahili çoklu arıza alarm sistemi ve sayma işlevi. Malzeme eksikliği, malzeme sıkışması ve diğer anormallikler durumunda alarm ışığı ve zili otomatik olarak tetiklenir. Üretim istatistikleri için tek ürün sayımı ve toplam vida sayımını destekler.
 Derin delik vida sıkma için uygundur; 120 mm içindeki delik derinliklerini destekler.
1.2 Ekipman Amacı
Bu ekipman, çeşitli üretim hatlarındaki otomatik vida sıkma istasyonlarında yaygın olarak kullanılır; güç şeridi üretim hatları, elektrikli oyuncak üretim hatları, solenoid valf üretim hatları ve diğer elektronik montaj senaryoları dahildir.
1.3 Uygulanabilir Kapsam ve Vida Gereksinimleri
1. Uygulanabilir vida boyutu: M1.0~M5.0
2. Vida özelliği gereksinimi: Toplam vida uzunluğunun (vida başı dahil) L, vida başı çapı D'ye oranı 1,3'ten büyük olmalıdır (L/D>1,3).
3. Uygulanabilir vida başı tipleri: yarıklı, Phillips, üçgen, Torx, altıgen iç, H-kafa ve diğer özel tipler.
4. Uygulanabilir vida yüzey işlemleri: nikel kaplama, siyah oksit, renkli çinko kaplama, beyaz çinko kaplama, bakır kaplama vb.
5. Uygulanabilir vida malzemeleri: demir, bakır, paslanmaz çelik ve diğer metal malzemeler.
6. Uygulanabilir sıkılacak iş parçası malzemeleri: plastik, demir, alüminyum ve diğer yaygın montaj malzemeleri.
Notlar:
1. Farklı vida özellikleri için karşılık gelen eşleşen aksesuarlar değiştirilmelidir.
2. Elde taşınan çekme tipi yapı yalnızca demir ve paslanmaz çelik vidalar için geçerlidir.
1.4 Teknik Parametreler

Öğe	Parametreler & Özellikler
Boşaltma Modu	Bir-çıkar-bir
Çalışma Gerilimi	AC 220V/50HZ
Çalışma Hava Basıncı	0.5-0.7MPa
Anma Gücü	300W
Besleme Verimliliği	Vida başına 0.5-1.0s
Taşıma Mesafesi	Standart 1.8m
İt-Çek Stroku	10-120MM (Müşteri ürünlerine göre özelleştirilir)
Besleyici Kapasitesi	M3.0*8/2000PCS
Genel Boyutlar	415230280mm
Net Ağırlık	13KG
Aksesuar Listesi	1 IEC güç kablosu, 2 tornavida ucu, 1 taşıma borusu, 1 yay, 1 3# altıgen anahtar

Bölüm 2 Kurulum Talimatları
2.1 Ambalaj Açma ve Kontrol
1. Ekipmanın nakliye sırasında hasar görüp görmediğini veya çizilip çizilmediğini kontrol edin.
2. Ekipmanın ters çevrilip çevrilmediğini kontrol edin.
3. Ekipman özelliğinin siparişle uyumlu olup olmadığını kontrol edin.
4. Paket listesinin fiili öğelerle uyumlu olup olmadığını kontrol edin.
Yukarıdaki olaylardan herhangi biri meydana gelirse, ekipmanı kullanmayın ve zamanında satıcı veya şirketimizle iletişime geçin.
2.2 Güvenlik Yönetmelikleri
1. Bu ekipmanı kullanmadan önce, lütfen kılavuzu dikkatlice okuyun ve güvenliği sağlamak için ilgili güvenlik işaretlerini ve çalışma adımlarını anlayın.
2. Güç kaynağı voltajının sağlanan özellikle uyumlu olup olmadığını kontrol edin ve güç kaynağı iyi topraklanmış olmalıdır.
3. Elektrik çarpmasını önlemek için profesyonel olmayan kişiler ekipmanın kapısını veya kapağını açmamalıdır.
4. Bu ekipmanın panel ekranını keskin nesnelerle çizmeyin.
5. Kullanıcı, bu ekipmanın devresini veya parçalarını izinsiz değiştirmemelidir; aksi takdirde şirketimizin kalite garantisi geçersiz olur ve bundan kaynaklanan sonuçlardan sorumlu olmayız.
2.3 Kurulum Gereksinimleri
1. Bu ekipman yatay ve sabit bir çalışma tezgahına yerleştirilmelidir; düz değilse önce ayarlanmalıdır.
2. Bu ekipmanın kullanımı için ortam sıcaklığı 25±10°C ve bağıl nem %50±30RH'dir.
3. Bu ekipman ile duvar ve diğer makineler arasında 50 santimetreden fazla mesafe olmalıdır.
4. Bu ekipman ısı kaynaklarından ve korozyon kaynaklarından uzak tutulmalıdır.
5. Bu ekipman çalışırken, iyi topraklamaya sahip 220V/50Hz±%10 güç kaynağına bağlanmalıdır.
6. Bu makinenin 0,5~0,7MPa saf hava kaynağına bağlanması gerekir.
2.4 Kurulum Adımları
1. Ekipman geldikten sonra, ambalajı açın ve hasar veya çizik olup olmadığını kontrol edin ve aksesuarların tam olup olmadığını kontrol edin.
2. Elektrikli tornavida sinyal kablosunu ekipmandaki ilgili porta takın. Portun hata önleyici olduğunu ve yalnızca referansla hizalandığında takılabileceğini unutmayın.
3. Elektrikli tornavidanın siyah, mavi ve beyaz 6*4 hava tüplerini ekipmandaki karşılık gelen siyah, mavi ve beyaz hava tüpü konektörlerine takın.
4. Elektrikli tornavida sinyal kablosunun diğer ucunu, yukarıdaki 2. adımla aynı şekilde elektrikli tornavidadaki ilgili porta takın.
5. Taşıma borusunu, aşağıdaki şekilde gösterildiği gibi ayna sabitleme bloğundaki ilgili hava tüpü konektörüne takın.

Notlar:

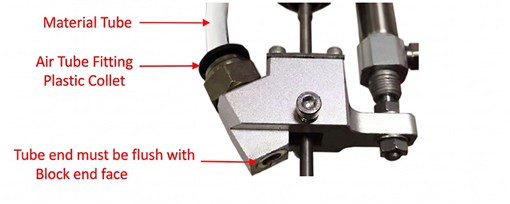

1. Hava tüpü yerine takılmalıdır (hava tüpünün ucu ayna sabitleme bloğunun diğer ucuyla aynı hizada olmalıdır), aksi takdirde burada vida sıkışmasına neden olur.
2. Hava tüpünü çıkarırken, hava tüpünü çıkarmadan önce hava tüpü konektörünün plastik halkasına basmalısınız.
6. Aksesuarlardan hava tüpünü alın ve ekipmanın arkasındaki hava kaynağı işleme bileşeninin ilgili hava tüpü konektörüne takın (ekipmanın arkasında bir barometre bulunur).
7. Aksesuarlardan 220V IEC güç kablosunu alın ve ekipmanın arkasındaki IEC güç prizine takın.
8. Ekipmana bağlanan güç kaynağı ve hava kaynağının ekipman gereksinimleriyle uyumlu olup olmadığını kontrol edin, unutmayın.
9. Manuel hava sürgülü vanasını ve güç anahtarını açın ve ekipmanın normal çalışıp çalışmadığını kontrol edin.
Not: Kurulum yukarıdaki adımlara göre tamamlanamazsa, daha ayrıntılı bir kurulum videosu için satış sonrası hizmetimizle iletişime geçin.
Bölüm 3 Çalışma Kılavuzu
3.1 Ekipman Yapısı ve Tanıtımı
3.1.1 Genel Görünüm Şeması

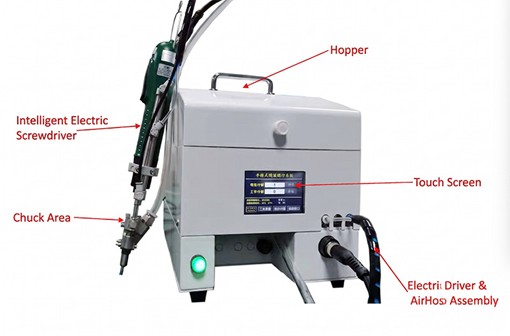

Huni, Akıllı Elektrikli Tornavida, Dokunmatik Ekran, Ayna Parçası, Elektrikli Tornavida Bağlantı Hattı ve Bağlantı Hava Tüpü, Tutamak
3.1.2 Ekipmanın Ön Panel Şeması

Elde Taşınan Vida Sıkma Sistemi, Dokunmatik Ekran, Çalışma Parametresi Ayar Yönetimi, Ekipman Bilgisi, İt-Çek Silindiri Hava Tüpü Konektörü, Elektrikli Tornavida Kablo Bağlantı Noktası, Güç Gösterge Işığı

3.1.3 Ekipmanın Arka Panel Şeması
