Pnömatik terminal krimp presi 0,25-120 mm² WPM-120Y

📅 2025-05-03 👁️ 2,398
  • Ürün Modeli: WPM-120Y

  • Özellikler

    Model: WPM-120Y
    Sıkma Aralığı: 0.25-120mm²
    Hava Basıncı: 0.5-0.7MPa
    Çıkış Gücü: 2.5T
    Boyutlar: 286×125×165mm
    Ağırlık: 6.5Kg
  • Şimdi Teklif Alın

WPM-120Y, belirtilen krimp aralığı 0,25-120 mm² olan pnömatik bir terminal krimp presidir. Ayak şalteriyle kumanda edilir: operatör bir elinde teli, diğerinde terminali tutar ve pedala basıldığında 2,5 T'lık silindir kalıbı kapatır. Bu düzen, iki elin de kalıpta olduğu yalıtımlı yüksük, boru terminal ve küçük pabuçların tekrarlı sonlandırılmasına uygundur.

0,25-120 mm² bandındaki terminaller gövde cidar kalınlığı bakımından farklıdır ve sabit bir el krimpi ya büyük ölçüleri eksik şekillendirir ya da küçükleri fazla sıkıştırır. WPM-120Y, gövdenin yanına monte edilmiş basınç göstergesi ve regülatörle 0,5-0,7 MPa'da çalışır; çalışma basıncı makinede okunup ayarlanır. Kalıp, 286×125×165 mm gövdenin önündeki cıvatalı blokta, doğrudan operatörün görüş hattındadır.

120Y, seride tel aralığı belirten tek 2,5 T modeldir (0,25-120 mm²) ve 20M ile 50L'nin 0,8 MPa'sı yerine 0,7 MPa tavanıyla çalışır. 5,5 kg ve 5 kg'a karşı 6,5 kg'dır ve gövdesi 275×128×145 mm yerine 286×125×165 mm'dir. Yükün 2,5 T'yi aşması durumunda WPM-300L 9,0 T sağlar.

Temel özellikler

1. Belirtilen 0,25-120 mm² krimp aralığı, kumanda yüksüklerinden 120 mm² besleme iletkenlerine kadar tek makinede kapsanır.

2. Ayak şalteriyle çalıştırma, iki eli de terminali yerleştirmek ve teli strok boyunca tutmak için kalıpta bırakır.

3. 0,5-0,7 MPa'da 2,5 T çıktı; basınç tavanı aralığın alt ucundaki küçük gövdelere göre seçilmiştir.

4. Gövde yanındaki basınç göstergesi ve regülatör, çalışma basıncını tezgâhtan ayrılmadan okumayı ve ayarlamayı sağlar.

5. Ön kalıp bloğu 286×125×165 mm gövdeye tezgâh yüksekliğinde yerleşir; krimp noktası doğrudan görüş alanındadır.

6. Katlanır üst saplı 6,5 kg; makine elle tezgâhlar arasında taşınır ve tezgâh üstüne konur.

Teknik özellikler

ParametreDeğer
ModelWPM-120Y
Makine tipiPnömatik terminal krimp makinesi
Krimp aralığı0,25-120 mm²
Çıktı2,5 T
Hava basıncı aralığı0,5-0,7 MPa
Genel ölçüler286×125×165 mm
Ağırlık6,5 kg

Uygulamalar

— Pano ve şalt tesisatı: klemenslere bağlanmadan önce 0,25 mm²'den başlayan iletkenlere renk kodlu yalıtımlı yüksük krimpi.

— Takım tezgâhı ve sürücü panoları: motor ve invertör kablolarına boru terminal ve yüksük takılması.

— Ray, trafik sinyalizasyonu ve bina hizmetleri tesisatları: çok damarlı kumanda kablosunun seri olarak sonlandırılması.

— Cihaz tesisatı: tempolu hatta rezistans, termostat ve toprak kablolarına yüksük kapatılması.

— Ölçülü boyda kesilip krimplenmiş demetler üreten elektrik müteahhitlerinin ön imalat tezgâhları.

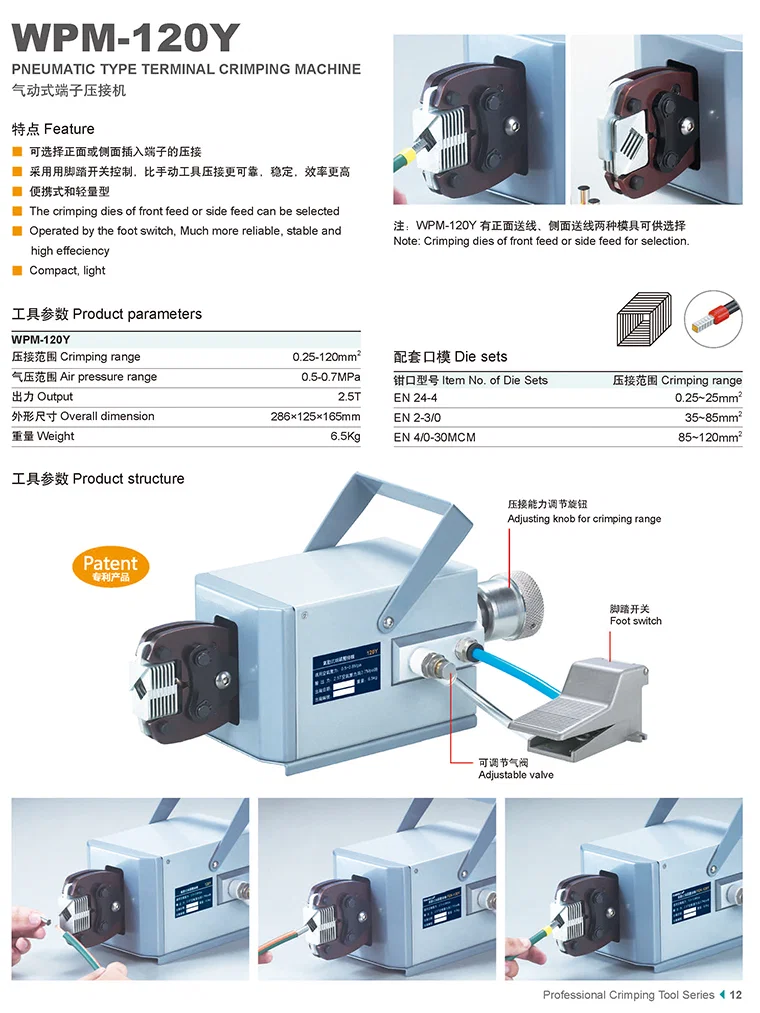

WPM-120Y pneumatic terminal crimper with die head, foot switch and die set chart
