Pnömatik terminal krimp presi 9,0 T WPM-300L

📅 2025-05-03 👁️ 1,964
  • Ürün Modeli: WPM-300L

  • Özellikler

    Model: WPM-300L
    Hava Basıncı: 0.5-0.8MPa
    Çıkış Gücü: 9.0T
    Boyutlar: 400×200×210mm
    Ağırlık: 10.5Kg
    Çalışma Tipi: Pnömatik
  • Şimdi Teklif Alın

WPM-300L, WPM serisinin ağır hizmet pnömatik terminal krimp presidir; 20M, 50L ve 120Y'nin 2,5 T'sine karşı 9,0 T çıktı verir. 2,5 T'lık bir kafanın kapatamadığı büyük kablo pabuçları ve kalın cidarlı gövdeler için yapılmıştır ve ön kalıp kafasında ölçü kodlarıyla işaretlenmiş değiştirilebilir kalıplar alır.

Büyük pabuçlarda sınır genellikle operatör değil prestir: 2,5 T'lık bir kafa gövdeyi eksik şekillendirir ve bağlantı çekme testinde kalır. WPM-300L kalıbı 0,5-0,8 MPa atölye havasından 9,0 T ile kapatır ve ön paneldeki bir sayaç krimp çevrimlerini kaydeder; böylece bir parti iş emriyle karşılaştırılabilir. Boğaz iki yandan açıktır; uzun gövdeler ve kablo uçları gövdeden uzak tutulmak yerine boğazdan geçer.

300L, 400×200×210 mm ve 10,5 kg ile WPM pnömatik serisinin tepesidir; 20M ve 50L'nin 275×128×145 mm'sinden belirgin biçimde büyük bir gövdede 2,5 T modellerin yaklaşık üç buçuk katı çıktı verir. Altında WPM-120Y 2,5 T ile 0,25-120 mm² kapsar; 300L, gereksinimi tel aralığı değil pabuç ölçüsü belirlediğinde seçilir.

Temel özellikler

1. 0,5-0,8 MPa'da 9,0 T pnömatik çıktı; 2,5 T'lık kafayı kilitleyen büyük kablo pabuçları ve kalın cidarlı gövdeler için ölçülendirilmiştir.

2. Ön kalıp kafasında, her biri ölçü koduyla kazınmış değiştirilebilir altıgen kalıplar; doğru kalıp stroktan önce belirlenir.

3. Ön paneldeki çevrim sayacı krimp stroklarını kaydeder; ayrı bir sayım olmadan iş emrine göre parti adedi verir.

4. Kalıp kafası iki yandan açıktır; uzun gövdeli pabuçlar ve ağır kablo, gövdeden uzak tutulmak yerine boğazdan geçer.

5. 400×200×210 mm kaynaklı gövde ve 10,5 kg ağırlık, makineyi sabitlemeden 9,0 T kapama kuvveti altında kararlı tutar.

6. Kauçuk üst sap ve basınca dayanıklı yan hava girişi, ünitenin krimp istasyonları arasında taşınıp makinede yeniden bağlanmasını sağlar.

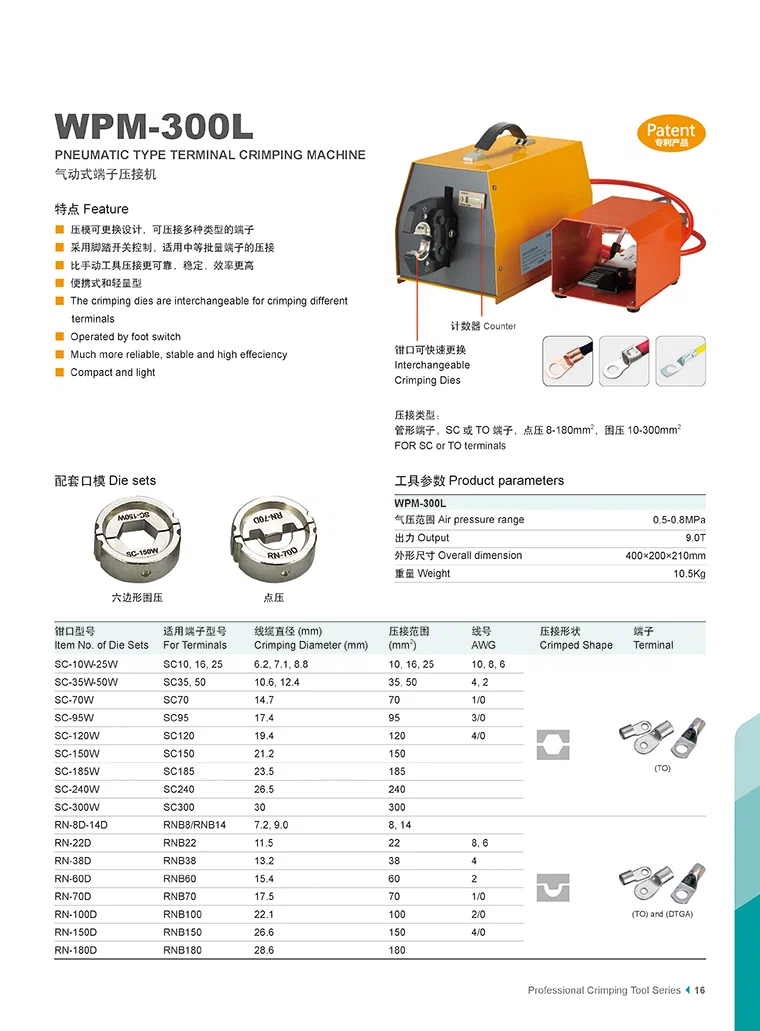

Teknik özellikler

ParametreDeğer
ModelWPM-300L
Makine tipiPnömatik terminal krimp makinesi
Çıktı9,0 T
Hava basıncı aralığı0,5-0,8 MPa
Genel ölçüler400×200×210 mm
Ağırlık10,5 kg
Krimp kalıplarıDeğiştirilebilir

Uygulamalar

— Güç dağıtımı ve şalt montajı: cıvatalı bağlantıdan önce besleme ve bara kablolarına ağır pabuç krimpi.

— Batarya ve invertör kablosu üretimi: tutarlı çekme testi için büyük pabuç gövdelerinin tek strokta kapatılması.

— Deniz ve ray kablo atölyeleri: güç ve toprak kablolarının ağır halka ve boru pabuçlarla sonlandırılması.

— Transformatör, jeneratör ve motor kablo grupları: 2,5 T'lık kafanın şekillendiremediği kablolara pabuç kapatılması.

— Saha bakımı ve trafo merkezi işleri: kurulu kablolarda büyük pabuçların tezgâh presiyle yeniden sonlandırılması.

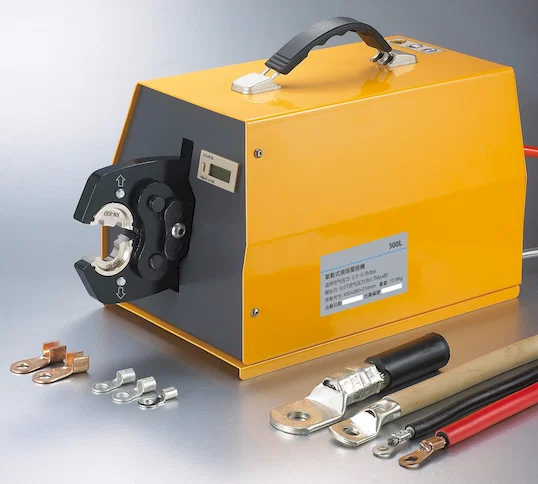

WPM-300L orange pneumatic crimping machine with interchangeable dies and die set table
