Pnömatik terminal krimp presi 2,5 T maşalı WPM-50L

📅 2025-05-03 👁️ 1,514
  • Ürün Modeli: WPM-50L

  • Özellikler

    Model Numarası: WPM-50L
    Hava Basıncı Aralığı: 0.5-0.8MPa
    Çıkış Gücü: 2.5T
    Genel Boyut: 275×128×145mm
    Ağırlık: 5Kg
  • Şimdi Teklif Alın

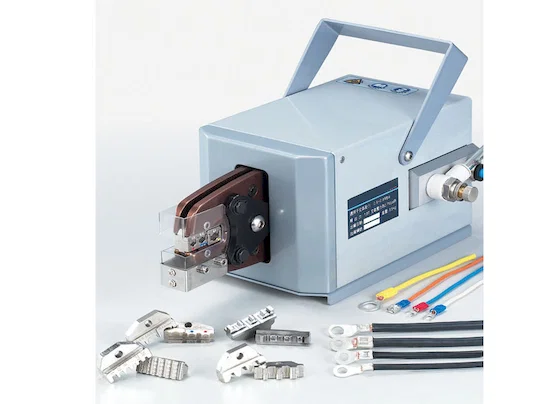

WPM-50L, tesisat ve pano işlerinde sıyrılmış iletkenlere tel ucu terminali basmak için kullanılan, 2,5 T anma çıktılı tezgâh üstü pnömatik bir terminal krimp presidir. WPM-20M ile 275×128×145 mm gövdeyi ve 0,5-0,8 MPa hava beslemesini paylaşır ancak kalıbını öndeki maşalı tutucuda taşır; böylece kalıp seti blok sökülmeden maşa açılarak değiştirilir.

Parti ortasında terminal ailesi değiştirmek, krimp tezgâhının duraksamasının olağan nedenidir. WPM-50L'de ön kalıp taşıyıcısı menteşeyle açılır ve kalıp dairesel yuvasından kaldırılır. Operatör maşayı kapatır, terminali yerleştirir ve pnömatik silindir zımbayı gövdeye doğru sonuna kadar sürer. Kapama kuvveti el kolu yerine 2,5 T hava basıncından geldiği için vardiyanın son parçasındaki krimp ilk parçayla aynıdır.

50L ve 20M serideki iki 2,5 T ünitedir; 5 kg ve 5,5 kg'dırlar ve aralarındaki fark kalıp tutucusudur: 50L'de maşalı, 20M'de cıvatalı blok. İkisi de tel aralığı belirtmez. Belirtilen 0,25-120 mm² aralığı için WPM-120Y 0,5-0,7 MPa'da çalışır; 2,5 T'yi aşan pabuçlar için seri 9,0 T'lık WPM-300L ile sürer.

Temel özellikler

1. 0,5-0,8 MPa'da 2,5 T pnömatik çıktı kalıbı tek strokta kapatır; krimp yüksekliği operatör yorgunluğuyla kaymaz.

2. Gövdenin önünde maşalı kalıp tutucu: maşayı açın, kalıbı dairesel yuvasından kaldırın, yeni ölçüyü yerleştirin, maşayı kapatın.

3. Dairesel kalıp yuvası terminal gövdesini zımbaya dik sunar ve halka pabuçlar ile boru terminalleri strok boyunca hizada tutar.

4. 275×128×145 mm gövde ve 5 kg ağırlık, sıyırıcı ve conta yerleştiricilerle paylaşılan bir tezgâha uyar.

5. Menteşeli üst sap silindirden uzak durur ve makine kaldırılırken hava rakorlarını korur.

6. Hızlı kuplajlı yan hava girişi, ünitenin atölye hava hattından makinede ayrılmasına olanak verir.

Teknik özellikler

ParametreDeğer
ModelWPM-50L
Makine tipiPnömatik terminal krimp makinesi
Çıktı2,5 T
Hava basıncı aralığı0,5-0,8 MPa
Genel ölçüler275×128×145 mm
Ağırlık5 kg
Krimp kalıplarıDeğiştirilebilir

Uygulamalar

— Kesilmiş kablolara yalıtımlı ve yalıtımsız pabuç basan, vardiya içinde terminal aileleri arasında kalıp seti değiştiren tesisat atölyeleri.

— Kumanda telini kutulara bağlamadan önce tezgâhta halka ve çatal pabuçlarla sonlandıran pano atölyeleri.

— Alt montaj sırasında iç besleme ve toprak kablolarına terminal kapatan cihaz montajı.

— Parti başına hazırlık süresinin çevrim süresi kadar önemli olduğu, siparişe göre küçük ve orta hacimli pabuçlu kablo üreten montaj atölyeleri.

— Sahada kurulu makineler için demetleri yenileyen servis bölümleri.

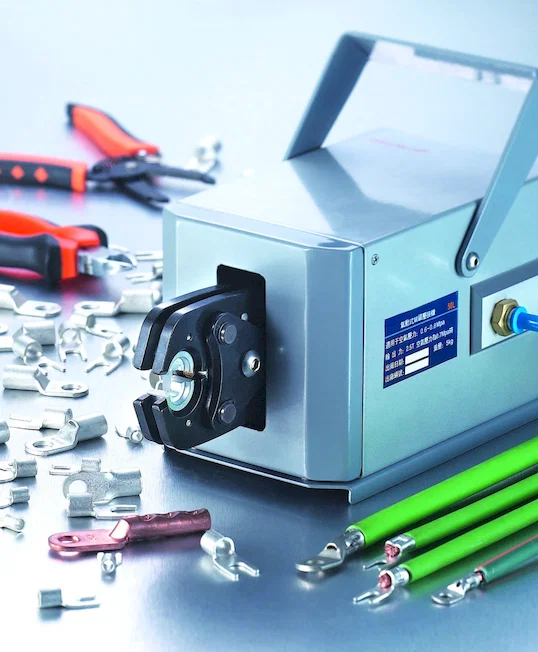

WPM-50L pneumatic terminal crimping machine, grey housing with die sets and crimping table
