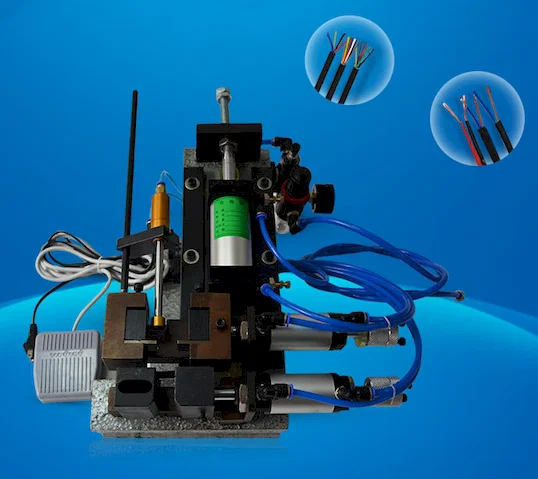

0-5 mm Kablo için Pnömatik Tel Sıyırma Makinesi WPM-305
0-5 mm Kablo için Pnömatik Tel Sıyırma Makinesi WPM-305 Thumb
Video Thumbnail

0-5 mm Kablo için Pnömatik Tel Sıyırma Makinesi WPM-305

📅 2025-05-03 👁️ 2,289
  • Ürün Modeli: WPM-305

  • Özellikler

    Model: WPM-305
    Sıyırma Uzunluğu: 50mm
    Tel Çapı: 0-5mm
    Hava Basıncı: 0.3-0.7mpa
    Voltaj: 220V/50 Hz veya 110V/60 Hz
    Kuvvet: 31-73KG
    Ağırlık: 20KG
    Boyutlar: 400x300x270mm
  • Şimdi Teklif Alın

WPM-305, 0 ile 5 mm dış çap arasındaki kablo için tezgâh üstü pnömatik tel sıyırma makinesidir ve en fazla sıyırma boyu 50 mm'dir. Bıçak kuvveti 0,3–0,7 MPa havada 31–73 kgf'dir ve kumanda devresi 220 V/50 Hz veya 110 V/60 Hz besleme için üretilmiştir.

İnce kesitli kablo, elle sıyırmanın başarısız olduğu yerdir: fazla derin ayarlanan bıçak telleri keser, fazla sığ ayarlanan bıçak iletken üzerinde yalıtım bırakır ve hata ancak krimp istasyonunda ortaya çıkar. WPM-305'te bıçak bir hava silindiriyle kapanır ve derinlik mekanik dayamayla sabitlenir; böylece kesim tüm makara boyunca tekrarlanır. Ayrı silindirler kabloyu sıkar ve kesimden sonra yalıtım parçasını çeker; iki düğmeli kumanda kutusu iki eli teli tutmak için serbest bırakır.

305, WPM pnömatik sıyırıcıların en küçüğüdür: 0–5 mm çap ve 50 mm sıyırma; WPM-310'da 0–15 mm ve 100 mm, WPM-315'te 0–20 mm ve 150 mm, WPM-416'da 0–30 mm ve 150 mm. 20 kg ile gruptaki en hafif tam gövdeli modeldir; bir makinenin birkaç tezgâha hizmet ettiği yerlerde bu önemlidir. 20 mm üzeri kabloda uzun kılıf pencereleri bu modellerin dışındadır ve WPM-330'da da yalnızca 20 mm sınırına kadar işlenir.

Temel özellikler

1. Bıçak arabasındaki mekanik dayamayla ayarlanan 50 mm en fazla sıyırma boyu ile 0–5 mm dış çap aralığı.

2. Bıçakta 31–73 kgf üreten 0,3–0,7 MPa çalışma basıncı; regülatörle operatöre değil kılıfa göre ayarlanır.

3. Sıkma, kesme ve çekme ayrı hava silindirleriyle yapılır; yalıtım parçası iletkeni sürüklemeden alınır.

4. Kablolu iki düğmeli kumanda kutusu çevrimi başlatır; operatör sıyırma sırasında iki elini kabloda tutar.

5. Çift gerilim yapısı: kumanda devresi için 220 V/50 Hz veya 110 V/60 Hz; aynı makine iki tek fazlı beslemede çalışır.

6. 400 × 300 × 270 mm gövde 20 kg; çekme strokunda tezgâhta yerinden kaymayacak kadar ağır.

Teknik özellikler

ParametreDeğer
ModelWPM-305
Makine tipiPnömatik tel sıyırma makinesi
Tel çapı0–5 mm
En fazla sıyırma boyu50 mm
Hava basıncı0,3–0,7 MPa
Bıçak kuvveti31–73 kgf
Gerilim220 V/50 Hz, 110 V/60 Hz
BoyutlarU400 × G300 × Y270 mm
Ağırlık20 kg

Model serisine genel bakış

Beş pnömatik tel sıyırma makinesi aynı çalışma prensibini paylaşır. Tablo kapasite, kuvvet ve taban alanı farklarını listeler; tel aralığınıza uyan boyu seçebilirsiniz.

ParametreWPM-305WPM-310WPM-315WPM-330WPM-416
Tel çapı aralığı1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
Sıyırma boyu3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
Silindir çapıØ40Ø50Ø60Ø60Ø80
Bıçak sıkma kuvveti31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
Güç kaynağı220 V220 V220 V220 V220 V
Boyutlar (U×G×Y)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
Net ağırlık20 kg25 kg35 kg65 kg50 kg
AmbalajAhşap kasa, standart ihracat ambalajı

Uygulamalar

— Elektronik montajı: 0,5–2,5 mm² bağlantı ve cihaz teli, kalaylama veya krimpten önce tek uçtan sıyrılır.

— Beyaz eşya kablajı: 5 mm dış çapa kadar sensör, fan ve kontrol iletkenleri, terminal girişi için 8–20 mm sıyrılır.

— LED ve aydınlatma üretimi: sürücü ve konektörlerde 2–4 mm² güç iletkenleri, teller hasar görmeden kılıfından arındırılır.

— Enstrüman ve sensör kabloları: 0,2 mm'lik bir telin çentiklenmesinin montajı ıskartaya çıkardığı ince çok damarlı kordonlar.

— Pano atölyeleri: tam otomatik sıyırıcının ekonomik olmadığı yerde tezgâhta sıyrılan kısa kontrol teli partileri.

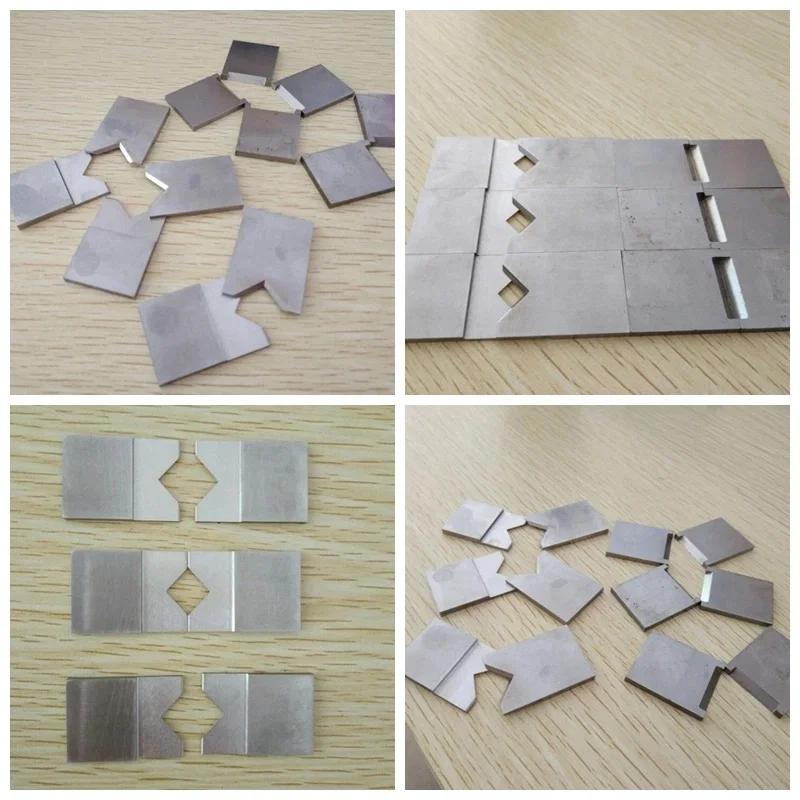

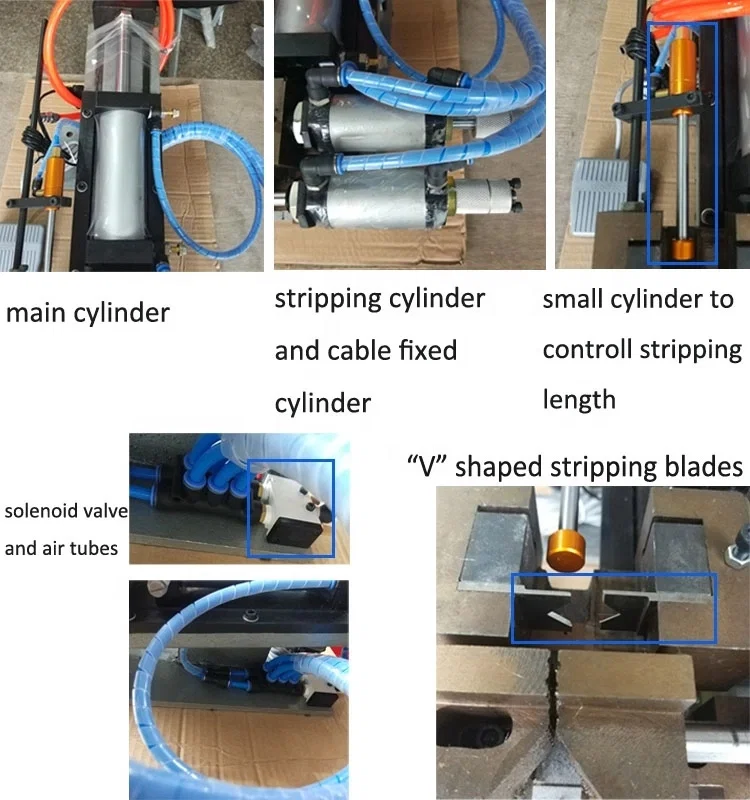

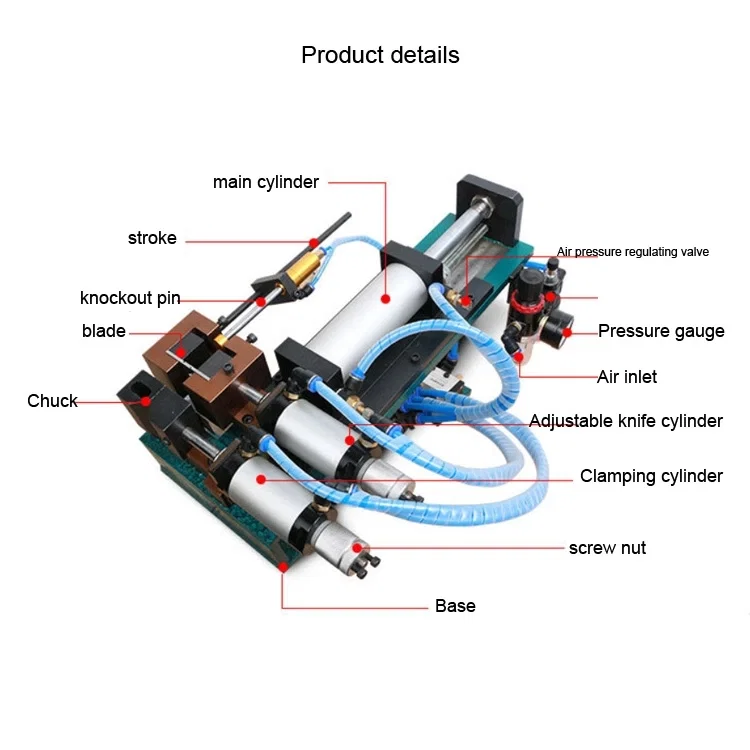

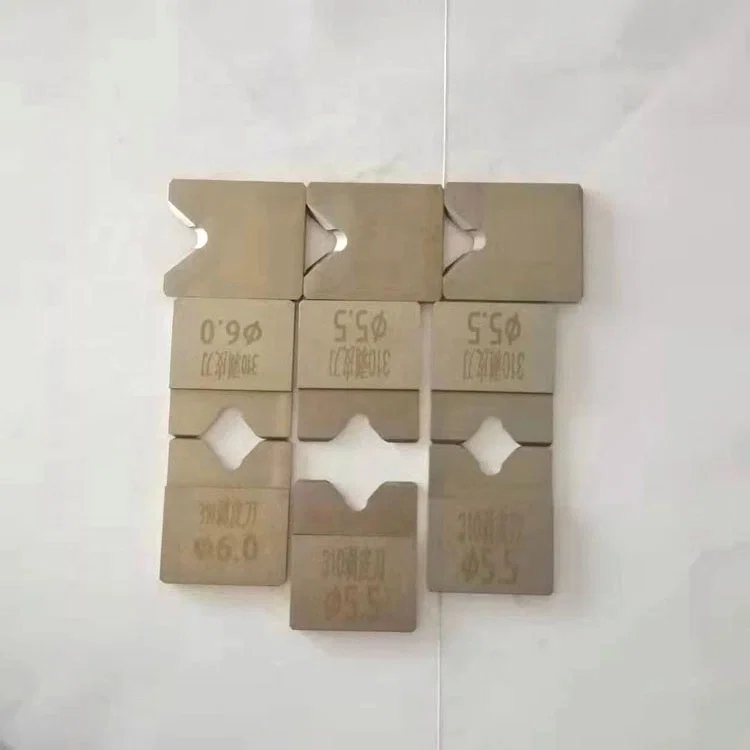

labeled diagram of pneumatic stripping machine cylinders, chuck and bladedetail photos labeling main cylinder, solenoid valve and V-shaped bladesstripping blade plates with V-notch and diamond shaped openingsstripping blade plates engraved with 6.0 and 5.5 mm sizes
