Otomatik kılıflı kablo kesme makinesi 10 mm² WPM-09HT1

📅 2025-05-03 👁️ 175
  • Ürün Modeli: WPM-09HT1

  • Özellikler

    Model Numarası: WPM-09HT1
    Tel kesiti: 0.1-10.0 mm²
    Kanal çapı: 13 mm
    Sıyırma uzunluğu (Baş tarafı): 0-250 mm
    Sıyırma uzunluğu (Kuyruk tarafı): 0-100 mm
    Kesme uzunluğu: 1-100000 mm
    Ölçüm: 39 * 35 * 25 cm
  • Şimdi Teklif Alın

WPM-09HT1, 0,1–10,0 mm² kablo için otomatik kılıflı kablo kesme ve sıyırma makinesidir. 13 mm kanaldan besler, 1 mm ile 100.000 mm arasında keser, baş ucunda 250 mm'ye ve kuyruk ucunda 100 mm'ye kadar sıyırır. Gövde 39 x 35 x 25 cm ölçüsündedir ve 09 grubunun geri kalanıyla aynı tezgâh konumunu alır.

Kılıf penceresi yalıtım sıyırmasından farklı bir işlemdir. Kablo rakoru için iç damarları açmak üzere 200–250 mm dış kılıfı kaldırmak, tam pencere derinliğine açılan ve alttaki damarları çizmeden kılıfı çeken bir bıçak gerektirir; bu derinlik normalde bir kez elle ayarlanır ve parti değiştiğinde kaybolur. 09HT1, 250 mm'lik baş penceresini ve 100 mm'lik kuyruk penceresini programlı değerler olarak tutar; böylece farklı derinliklerdeki rakor ucu ve pano ucu penceresi, programlanan kesme boyunda tek çevrimde alınır. 13 mm kanal 10 mm² kılıflı kabloyu kabul eder; bu kesitte uzun pencereyi elle sıyırmak demet hattını yavaşlatacak kadar uzar.

09HT1 kılıflı kablo grubunun ortasında yer alır. Altındaki WPM-09HT 10 mm kanalda 6,0 mm², 50 mm sıyırma ve 60.000 mm kesme boyunda kalır. Üstündeki WPM-09HT2 25 mm²'yi (AWG 8-32) alır, toleransı 0,002 x L'de tutar ve kuyruk penceresini 150 mm'ye çıkarır. 10 mm²'ye kadar kabloda 250 mm baş penceresi gereken iş için 09HT1 doğru modeldir; diğer ikisi ya pencere derinliğine ulaşamaz ya da gereksizdir.

Temel özellikler

1. 13 mm kanal üzerinden 0,1–10,0 mm² tel aralığı; 10 mm² kılıflı kabloyu ucu ön kesilmeden kabul eden delik.

2. Baş sıyırma 0–250 mm; rakor girişi için tam kılıf penceresini bıçakla çizip elle çekmek yerine tek işlemde açar.

3. Kuyruk sıyırma 0–100 mm, baş değerinden bağımsız ayarlanır; bir uçta uzun rakor penceresi, diğer uçta kısa klemens penceresi tek geçişte alınır.

4. Kesme boyu 1–100.000 mm; aynı programda 100 m tambur işi ve 200 mm pano atlama iletkenleri işlenir.

5. Kılıf kesilip soyulmak yerine iletken boyunca çekilerek alınır; iç damarlar 250 mm'lik pencerenin tamamında iz bırakmadan kalır.

6. 39 x 35 x 25 cm gövde 09HT, 09BHT ve 09T ile ortaktır; 09 grubuna göre donatılmış bir hat tezgâh değişikliği gerektirmez.

Teknik özellikler

ParametreDeğer
ModelWPM-09HT1
Makine tipiOtomatik kılıflı kablo kesme ve sıyırma makinesi
İletken kesiti0,1–10,0 mm²
Kanal çapı13 mm
Sıyırma uzunluğu (baş)0–250 mm
Sıyırma uzunluğu (kuyruk)0–100 mm
Kesme uzunluğu1–100.000 mm
Boyutlar39 x 35 x 25 cm

Uygulamalar

— Kılıflı kontrol kablosu: 1,5–6 mm² üç ve beş damarlı kablo, rakor ucunda 250 mm ve pano ucunda 100 mm kılıf penceresiyle.

— Takım tezgâhı ve robot kablajı: 0,75–4 mm² kılıflı kablo kapı ve eksen hatlarına 1–30 m kesilir, rakor girişinde uzun pencere açılır.

— Pano güç dağıtımı: 6–10 mm² kılıflı kablo 100 m tamburlardan kesilir, iki uçta klemens derinliğinde sıyrılır.

— Uzatma ve bağlantı kordonları: 1,0–2,5 mm² kılıflı kordon 1–5 m'ye kesilir, döküm fiş ve priz için dış kılıf iki uçta kaldırılır.

— Pompa ve fan bağlantıları: rakor dişine göre ölçülendirilmiş derin kılıf penceresi olan 2,5–10 mm² kılıflı kablo.

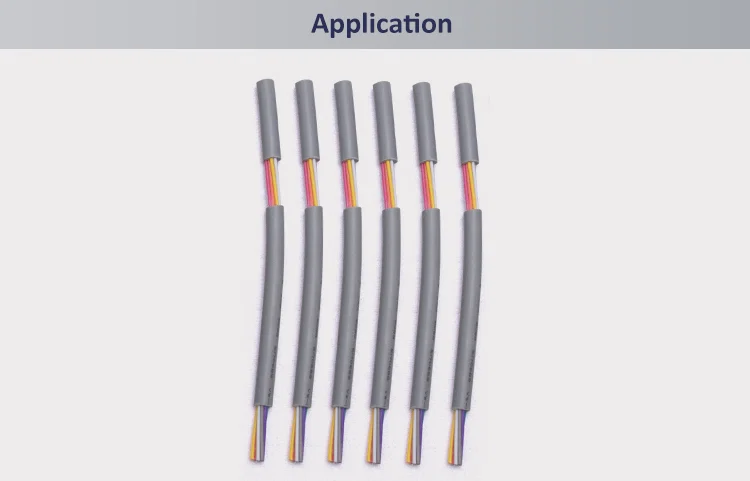

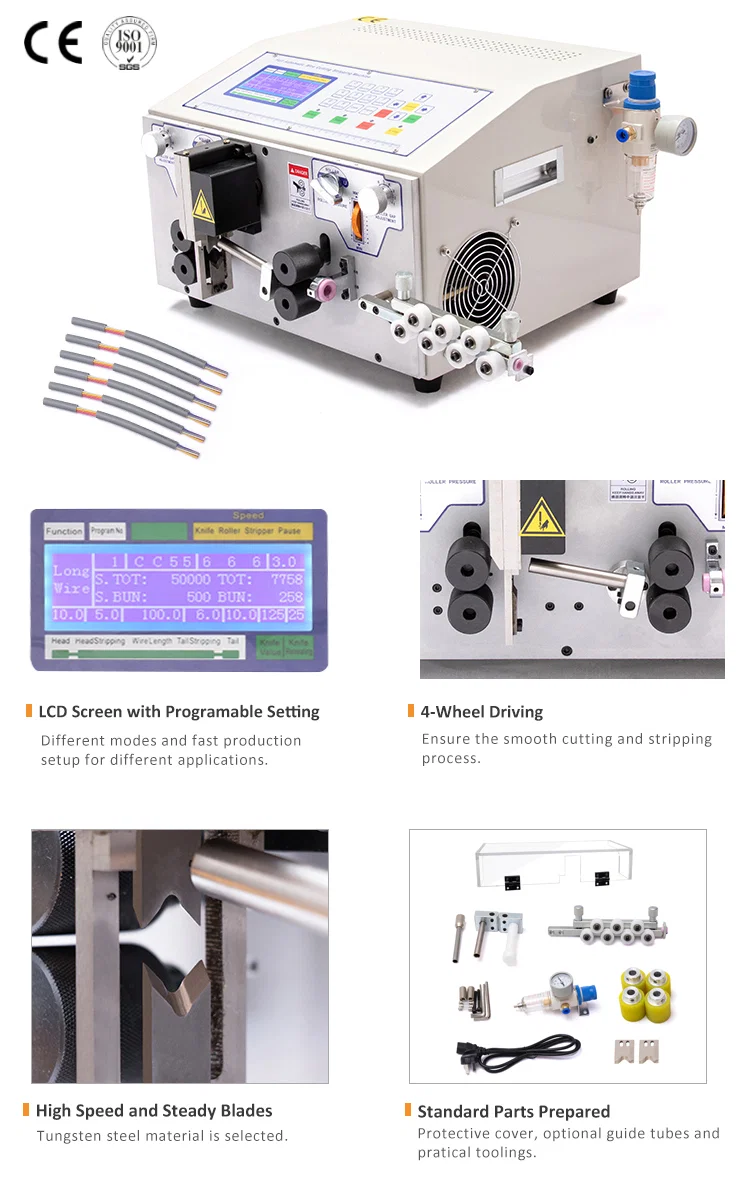

WPM-09HT1 sheathed wire stripping machine with pneumatic regulator and grey cable samplesGrey sheathed wires with multi-colour inner cores exposed at each end
