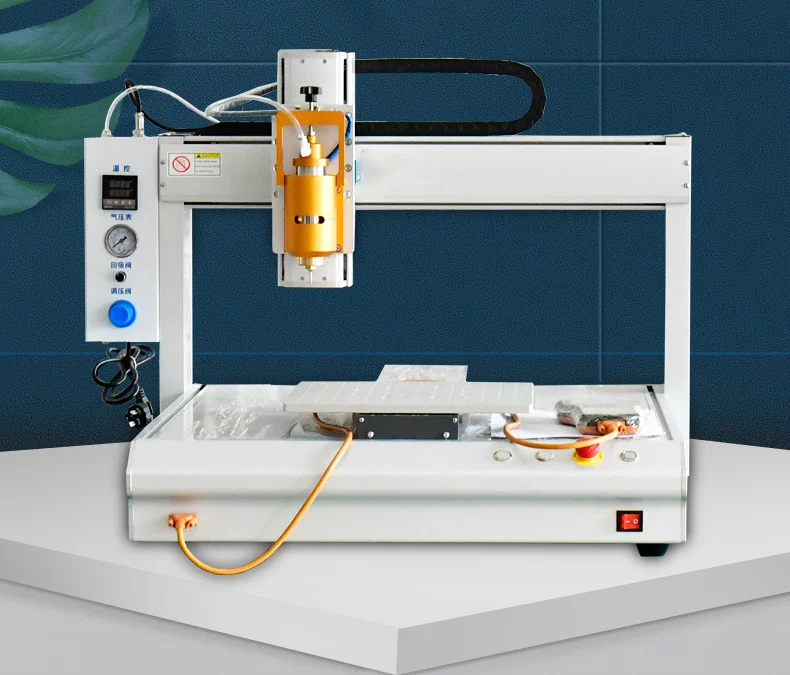

WPM-551, 30 ml PUR sıcak eriyik silindiri üzerine kurulu masaüstü kartezyen dozaj robotudur. Çalışma alanı 500 x 500 x 100 mm, eksen hızı 600 mm/s'ye kadar, tekrarlanabilirlik ±0,02 mm, minimum püskürtme 0,01 ml ve tutkal frekansı saniyede beş atışa kadardır. Tezgâh yükü 10 kg olup çok gözlü bir tesisat fikstürünü karşılar.

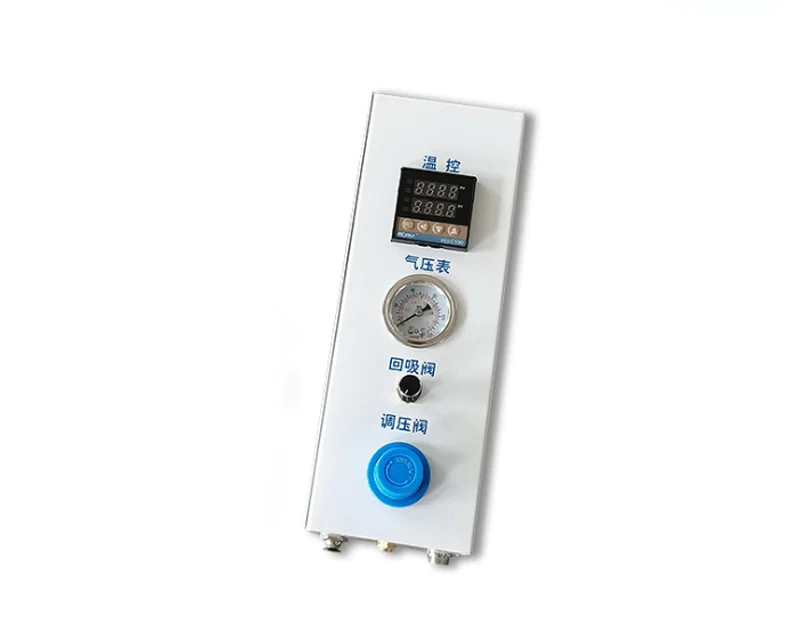

Yapıştırıcı 30 ml veya 50 ml silindirde tutulur ve pistonla itilir; böylece eriyik atışlar arasında havaya açık kalmaz ve atış miktarı yalnızca hava basıncıyla değil silindir yer değiştirmesiyle belirlenir. Elle uygulanan sıcak eriğiğe göre kafa her tesisatta aynı boncuk yolunu tekrarlar ve 600 mm/s eksen hızı çevrimi takt süreli hatta sığacak kadar kısa tutar. Programlar grafik dosyalarından alınır veya LCD öğretme kutusuyla öğretilir.
Kapsamı WPM üniversal platformundan dardır: tek sıcak eriyik kafası, tek silindir, 100 program. 379 numaralı JW-GL04 ile karşılaştırıldığında döner ekseni yoktur, ancak gruptaki soğuk yapıştırıcı makinelerinin işleyemediği PUR sıcak eriği işler.
Temel özellikler
1. 500 x 500 x 100 mm çalışma alanı ve 10 kg tezgâh yükü; aynı anda birkaç konektör taşıyan fikstürler için ölçülendirilmiştir.
2. ±0,02 mm tekrarlanabilirlik ve 0,01 ml minimum püskürtme; küçük pedlerde ve kısa dikişlerde boncuk genişliğini korur.
3. 0–600 mm/s eksen hızı ve saniyede 5 atış tutkal frekansı; nokta zincirleri arabayı durdurmadan serilir.
4. Hafıza, her biri 5.000 noktalı en az 100 program tutar; bir tesisat ailesinin varyantları yeniden yükleme olmadan makinede kalır.
5. Hareket kütüphanesi nokta, çizgi, yay, daire, eğri, çoklu çizgi, spiral ve elipsi kapsar; grafikten alınır veya LCD öğretme kutusuyla öğretilir.

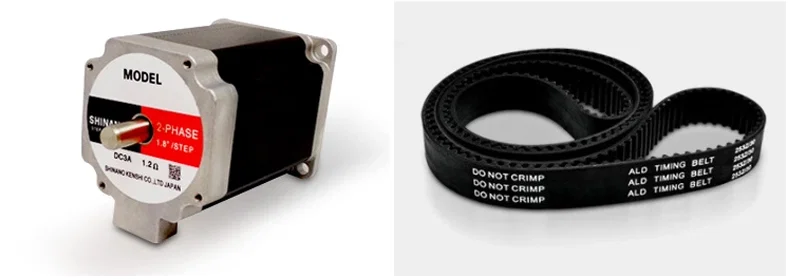

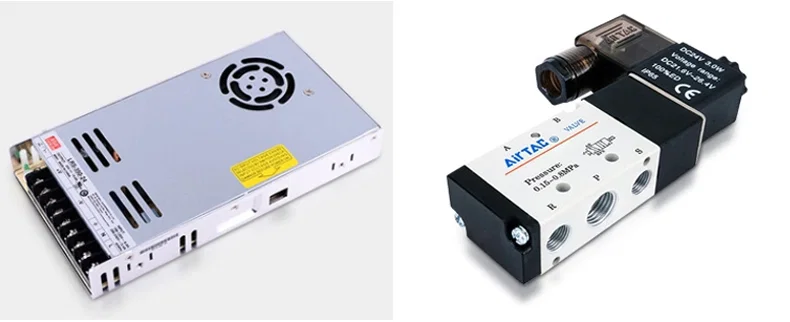

6. Eksenler step motorlarla Tayvan menşeli lineer kılavuz ve TBI bilyeli vidalı mil ile tahrik edilir; dozaj kafası PUR veya PUH konfigürasyonunda sunulur.
Teknik özellikler
| Parametre | Değer |
|---|
| Model | WPM-551 |
|---|
| Makine tipi | Masaüstü kartezyen sıcak eriyik dozaj robotu |
|---|
| Çalışma alanı | 500 x 500 x 100 mm |
|---|
| Tekrarlanabilirlik | ±0,02 mm |
|---|
| Minimum püskürtme | 0,01 ml |
|---|
| Tutkal frekansı | 5 kez/sn |
|---|
| Eksen hızı | 0–600 mm/s |
|---|
| Yük kapasitesi | 10 kg |
|---|

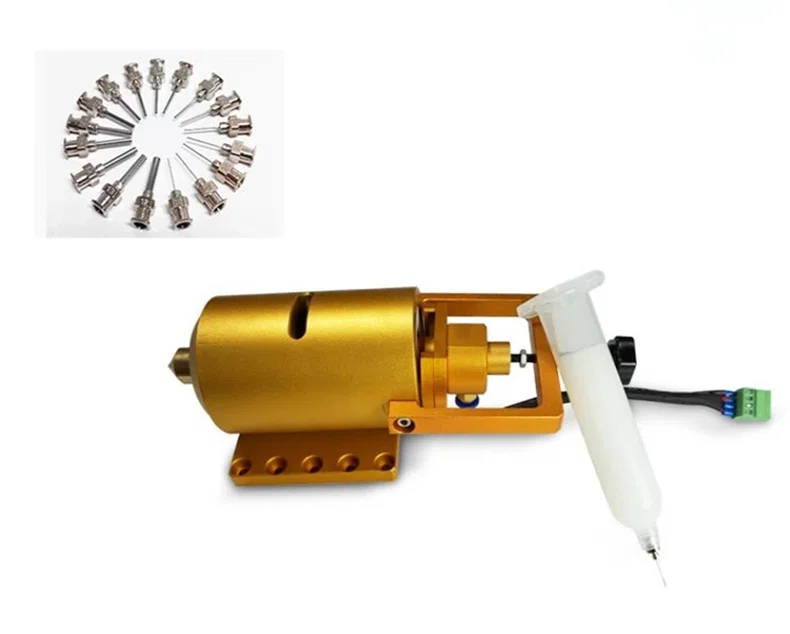

| Dozaj silindiri | 30 ml veya 50 ml |
|---|
| Dozaj kafası | PUR dozaj kafası / PUH dozaj kafası |
|---|
| Kumanda sistemi | El kutusu ile tek çipli kontrolör |
|---|
| Program kaydı | Her biri 5.000 noktalı en az 100 program |
|---|

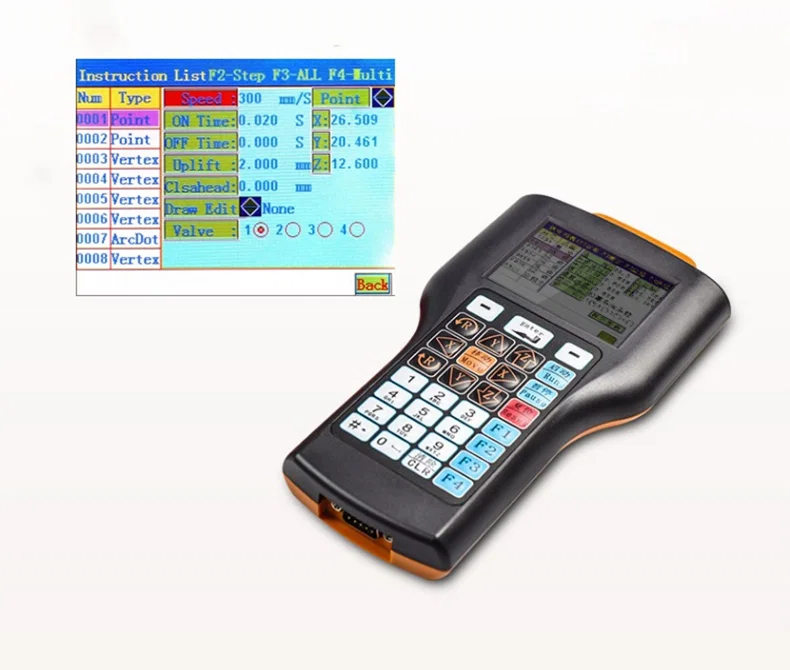

| Ekran | LCD öğretme kutusu |
|---|
| Tahrik | Step motor, Tayvan menşeli lineer kılavuz, TBI bilyeli vidalı mil |
|---|

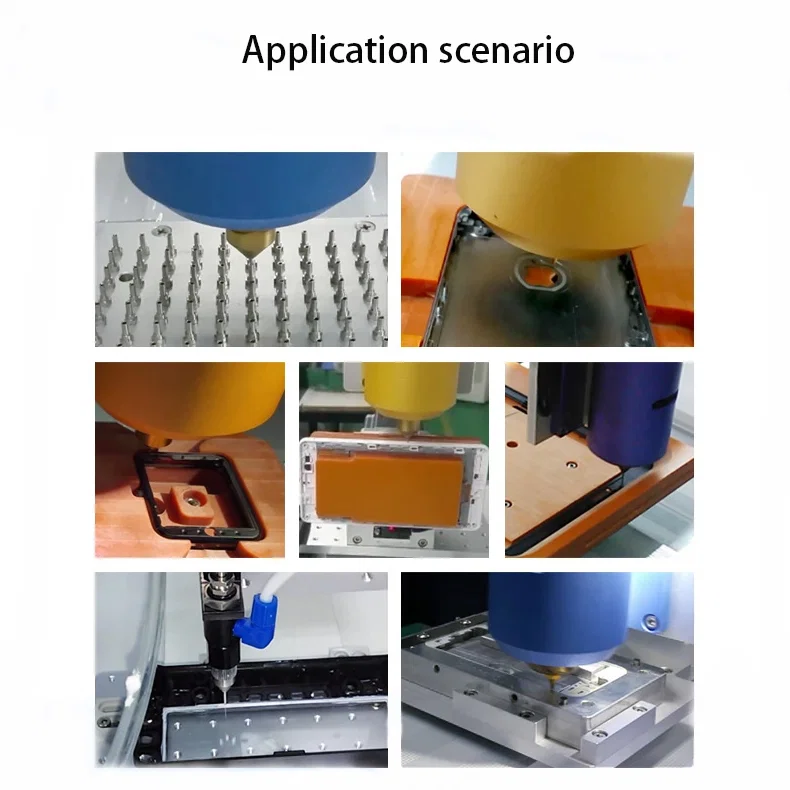

Uygulamalar
— Kablo tesisatı montajı: kaplamadan önce ekleri, manşonları ve ayrılma noktalarını bağlayan PUR boncukları.
— Konektör arka kabukları: kontak bloğunun arkasındaki boşluğu gerilme reliefi olarak dolduran sıcak eriyik atışları.
— Otomotiv kablo setleri: oluklu boru uçlarının ve keçe bant terminallerinin sabitlenmesi.
— Sensör ve küçük gövde sızdırmazlığı: kapak kapatılmadan önce çevre boyunca sürekli PUR boncuğu.
— Elektronik: soğuk yapıştırıcının kılcal yürüyeceği esnek uçlar ve kablo-kart eklerinde gerilme reliefi.
