BWM0001 blister sarma makinesi esas olarak çim kesme hattı ve naylon monofilament gibi plastik filamentin sabit uzunlukta ve paket blisterini kesmek için uygulanır. Makine, parametre ayarı ve PLC sistemi
ile teli otomatik olarak kesebilir, sarabilir ve besleyebilir Filament çapı: 1.0 ~ 5.0 mm
Besleme hızı: ≤ 2 m / s
Blister çapı: 80 ~ 200 mm
Delik çapı: ≥ 45 mm
Blister Yüksekliği: 20 ~ 100 mm
Üretim hızı: 6 ~ 10 Adet / dak (15m uzunlukta)
Operatör gerekli: 1 kişi (2 ~ 4 birim çalıştırabilir) Makinenin uzunluğu: 650 mm
Makine genişliği: 550 mm
Makinenin yüksekliği: 1800 mm
Makinenin ağırlığı: Yaklaşık 200 kg
Güç kaynağı: 1 Faz AC 220V 50Hz 2Kw
Basınçlı hava: 0.4 ~ 0.6 Mpa1 m3 / saat

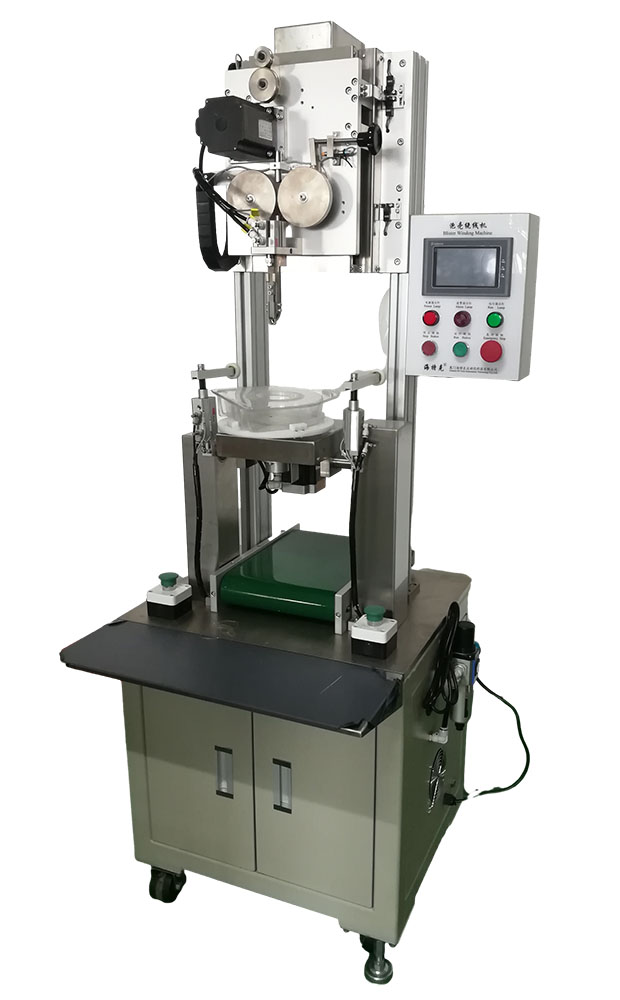

Blister Sarma Makinesi
MAKİNE KARAKTERİSTİĞİ
BWM0001-blister sarma makinesi esas olarak çim kırpma hattı ve naylon monofilament gibi plastik filamentin sabit uzunlukta ve paket blisterini kesmek için uygulanır. Makine, düşük manuel maliyet ve yüksek üretim kapasitesi olan parametre ayarı ve PLC sistemi ile teli otomatik olarak kesebilir, sarabilir ve besleyebilir. Makineyi çalıştırmak için bir kişiye ihtiyaç duyulur ve elektrik ve basınçlı hava sağlanarak üretim sağlanabilir.
1 . Dokunmatik ekranın insan makine arayüzü; merkezi kontrol; rahat kullanım; parametre ayarı; görsel ekran.
2 . Ayar parametresine göre, makine işlemi otomatik olarak eşleştirebilir ve PLC sistemi altındaki çıkışı sayabilir.
3 . Fotoelektrik algılama sistemi, eksik, dökülme ve kablo olmayan durumları otomatik olarak algılayabilir ve alarm verebilir ve üretimi durdurabilir.
4 . Komple alarm ve güvenlik koruma fonksiyonu; Güvenli ve güvenilir olan elektrik ve makinelerin çift koruması.
MAKINE KONFIGÜRASYONU
1 . Besleme modülü.
2 . Kesme modülü.
3 . Sargı modülü.
4 . Çapraz modül.
5 . Konveyör modülü.
6 . Çerçeve modülü.
7 . Program ve elektrik kontrol sistemi.
MAKINENIN ÇALIŞMA
PRENSIBI 1 . Besleme modülü, step motor tarafından tahrik edilen hassas tekerlekler aracılığıyla teli besler.
2 . Kesme modülü, lineer kızak tarafından yönlendirilen ve silindir tarafından tahrik edilen alaşımlı kesiciden teli keser.
3 . Step motor tarafından tahrik edilen sarma modülü ve kibrit besleme, sarma ve çapraz hareket etme.
4 . Konveyör modülü, elektrikli silindir tarafından tahrik edilen taşıma bandı aracılığıyla kabarcıkları boşaltır.
SAĞLANAN TEKNIK ÇIZIM
1 . Kullanım kılavuzu.
2 . Makine montaj çizimi.
3 . Pnömatik ve kontrol çizimi.
4 . Elektrik ve kontrol çizimi.
5 . Yedek parçalar ve aşınan parçalar listesi.
MAKİNE TEMEL PARAMETRE
filament çapı: 1.0 ~ 5.0 mm
Besleme hızı: ≤ 2 m / s
Blister çapı: 80 ~ 200 mm
Delik çapı: ≥ 45 mm
Blister Yüksekliği: 20 ~ 100 mm
Üretim hızı: 6 ~ 10 Adet / dak (15m uzunlukta)
Operatör gerekli: 1 kişi (2 ~ 4 birim çalıştırabilir) Makinenin uzunluğu: 650 mm
Makine genişliği: 550 mm
Makine yüksekliği: 1800 mm
Makinenin ağırlığı: Yaklaşık 200 kg
Güç kaynağı: 1 Faz AC 220V 50Hz 2Kw
Basınçlı hava: 0.4 ~ 0.6 Mpa1 m3 / saat
