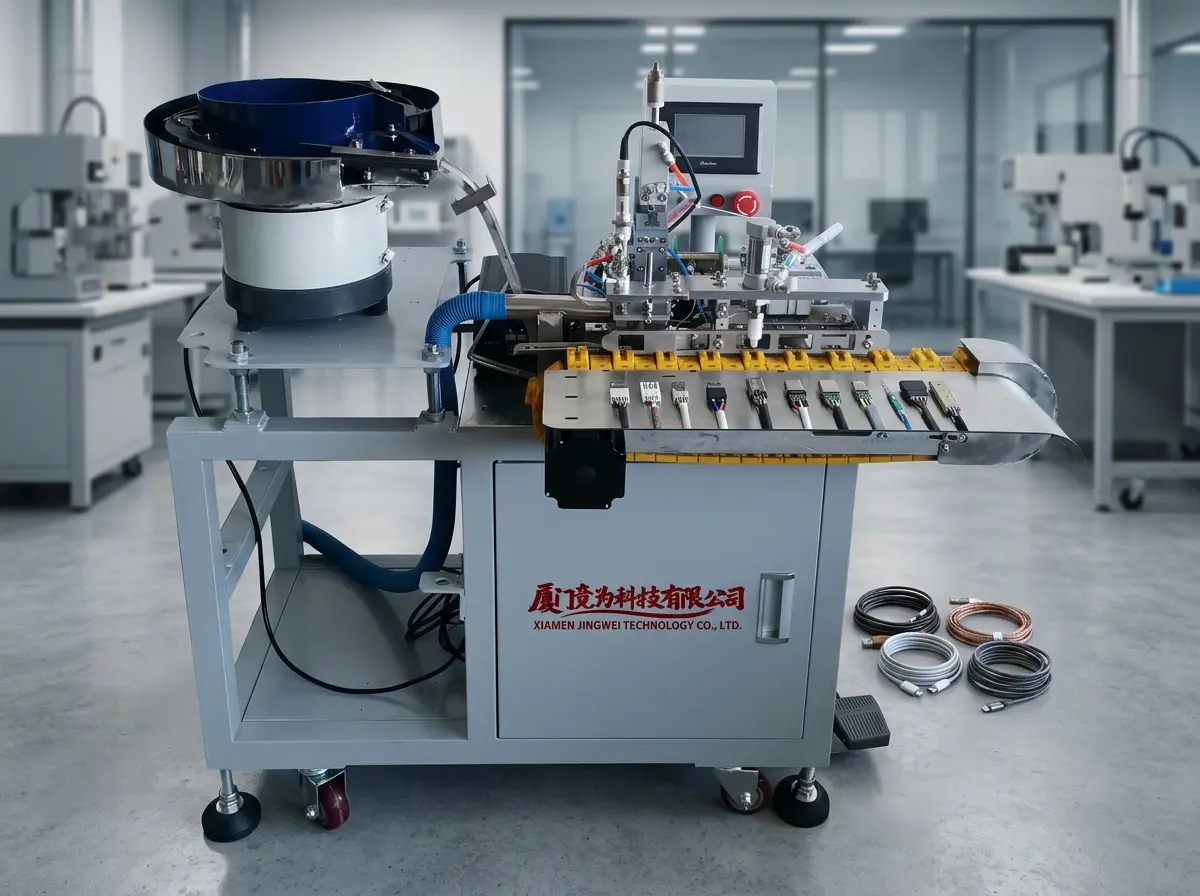

USB & Type-C Otomatik Lehimleme Makinesi JW-USB501V11
1. Ürün Genel Bakış
USB & Type-C Otomatik Lehimleme Makinesi serisi, konnektör üretiminde hassas otomasyonun zirvesini temsil eder. 2010 yılından bu yana 16 yılı aşkın sürekli Ar-Ge gelişimi ile mühendislik ürünü olan bu ürün hattı, USB, Type-C, HDMI, DC ve 3,5 mm kulaklık jakı konnektörlerinin üretimi için eşsiz güvenilirlik ve performans sunar. Özellikle kablo demeti ve konnektör üretim ortamları için tasarlanan bu makineler, son teknolojiyi sezgisel kullanımla birleştirerek üretim ölçeğinde tutarlı bir şekilde yüksek kaliteli lehim bağlantıları sağlar. İster standart USB-A konnektörleri ister en yeni Type-C konfigürasyonlarını üretiyor olun, bu seri modern elektronik üretiminin talep ettiği esneklik, hassasiyet ve dayanıklılığı sunar.

2. Ürün Özellikleri
• Yarı Otomatik Proses Akışı: Manuel yüklemenin ardından tam otomatik bir sıra ile tel sıyırma, kesme, soyma, çekirdek sıyırma, titreşimli besleme ve otomatik boşaltma gerçekleşir, bu da işçilik maliyetlerini önemli ölçüde azaltırken proses tutarlılığını sağlar.
• Akıllı Görsel Kılavuz Sistemi: Entegre bir görsel kılavuz arayüzü, operatörlere sezgisel teşhis sağlayarak deneyimsiz personel için bile bakım ve sorun gidermeyi kolaylaştırır.
• Modüler CNC İşlenmiş Tasarım: Hassas CNC ile işlenmiş modüler bileşenler, hızlı sökme, kolay bakım ve üretim duruş süresini en aza indirmek için hızlı parça değişimi sağlar.
• Çevre Dostu Çalışma: Çevre bilincine sahip mühendislikle tasarlanan makineler, atık oluşumunu en aza indirir ve katı çevre uyumluluk standartları dahilinde çalışır.
• Yapısal Olarak Optimize Edilmiş: Ağır hizmet tipi döküm ve işlenmiş yapı, olağanüstü sertlik ve titreşim direnci sağlayarak uzun üretim süreçlerinde istikrarlı, tekrarlanabilir performans garantiler.

3. Ürün Modelleri
Model 1: JW-USB501V11+
JW-USB501V11+, serinin gelişmiş amiral gemisi modelidir ve gerçek zamanlı üretim izleme ve teşhis görselleştirmesi sağlayan sofistike bir çift monitör sistemi ile donatılmıştır. Serideki en yüksek üretim kapasitesini sunan bu model, maksimum çıktı ve çalışma süresinin kritik olduğu yüksek hacimli üretim hatları için özel olarak tasarlanmıştır. Gelişmiş servo tahrikli sistemleri ve akıllı proses kontrolü, desteklenen tüm konnektör tiplerinde eşsiz lehimleme hassasiyeti sunar.
• Çift monitör gerçek zamanlı üretim ve teşhis sistemi
• Serideki en yüksek üretim kapasitesi
• Gelişmiş servo tahrikli hareket kontrolü
• Yüksek hacimli, sürekli üretim hatları için idealdir
Model 2: JW-USB401V9.2
JW-USB401V9.2, besleme hassasiyetini önemli ölçüde artıran ve manuel müdahaleyi azaltan entegre bir titreşimli hazne besleme sistemine sahiptir. Bu model, kompakt ayak izi ile güçlü performans arasında optimal bir denge kurarak, üretim kapasitesinin yanı sıra alan verimliliğine de değer verilen orta-yüksek hacimli üretim ortamları için mükemmel bir seçimdir.
• Otomatik konnektör besleme için entegre titreşimli hazne besleyici
• Gelişmiş besleme hassasiyeti ve güvenilirliği
• Kompakt ancak güçlü tasarım
• Orta-yüksek hacimli üretim ortamları için idealdir
Model 3: JW-USB401V9.1 / V9.1+
JW-USB401V9.1 ve geliştirilmiş varyantı V9.1+, küçük ölçekli atölyeler veya sınırlı zemin alanına sahip tesisler gibi alan kısıtlaması olan üretim ortamları için ideal olan mini kompakt bir tasarım sunar. Serideki uygun maliyetli giriş seviyesi otomasyon çözümü olarak bu modeller, ürün hattının bilindiği aynı temel hassasiyeti ve güvenilirliği sunarken, kullanımı ve bakımı da kolay kalır.
• Alan kısıtlaması olan ortamlar için mini kompakt tasarım
• Uygun maliyetli giriş seviyesi otomasyon çözümü
• Kullanımı ve bakımı kolaydır
• V9.1+ varyantı, daha geniş uyumluluk için gelişmiş özellikler içerir

4. Teknik Özellikler

Parametre	Özellik
Güç Kaynağı	AC 110-220V
Güç Tüketimi	300W
Hava Basıncı Gereksinimi	6-8 KG/cm²
Üretim Kapasitesi	1.600 - 2.300 adet/saat
Makine Boyutları (G x D x Y)	116 x 66 x 100 cm
Verim Oranı	≥ %99
Tasarım Ömrü	8 - 10 yıl
Uygun Tel Ölçüsü	Standart USB/veri kablosu tel özellikleri

5. Ürün Avantajları
• Premium Bileşenler: Kanıtlanmış uzun vadeli güvenilirlik ve hassas performans için en üst düzey Tayvan kaynaklı bileşenlerle üretilmiştir.
• Akıllı Teşhis Sistemi: Adım adım sorun giderme kılavuzu ile gelişmiş yerleşik teşhis, hızlı arıza tespiti ve çözümü sağlayarak duruş süresini en aza indirir.
• Modüler CNC İşlenmiş Yapı: Hassas CNC ile işlenmiş modüler yapı, titiz toleranslar, yapısal sertlik ve kolay bakım erişimi sağlar.
• Saatte 2.300 adede kadar Maksimum Kapasite: Sektör lideri üretim verimi, zorlu üretim programlarını karşılamak için yüksek hacimli çıktı sağlar.
• %99 Doğrulanmış Verim Oranı: Sürekli olarak elde edilen ve doğrulanan %99 veya daha yüksek verim oranı, minimum atık ve maksimum ürün kalitesi sağlar.
• 8-10 Yıl Ekipman Tasarım Ömrü: Sağlam mühendislik ve premium malzemeler, yatırımınızı koruyarak 8 ila 10 yıllık bir ekipman tasarım ömrü sunar.
• Kapsamlı Patent Portföyü: Temel otomasyon ve lehimleme teknolojilerinde 100'den fazla patentten oluşan kapsamlı bir portföy ile desteklenerek son teknoloji performans ve yenilik sağlar.

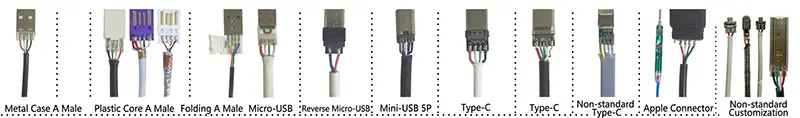

6. Uyumlu Konnektör Tipleri
• USB-A Metal Kasa Erkek
• USB-A Plastik Çekirdek Erkek
• USB-A Katlanmış Erkek
• Micro USB
• Micro USB (Ters)
• Mini USB 5-Pin
• USB Type-C
• USB Type-C (Standart dışı)
• Apple Lightning
• Özel / Standart dışı Konnektörler

7. Uygulama İş Akışı
Makine, olağanüstü lehimleme kalitesini korurken verimi en üst düzeye çıkarmak için tasarlanmış, kolaylaştırılmış, yarı otomatik bir iş akışını takip eder. Proses aşağıdaki adımlardan oluşur:
Adım 1: Manuel Yükleme
Operatör, konnektörleri hassas fikstüre yerleştirerek otomatik proses sırası için konumlandırır.
Adım 2: Tel Sıyırma
Makine, kablonun dış kılıfını belirtilen uzunlukta yüksek hassasiyetle otomatik olarak sıyırır.
Adım 3: Kesme
Teller, sonraki işlemler için boyutsal doğruluk sağlayarak gereken hassas uzunlukta kesilir.
Adım 4: Soyma
İç yalıtım katmanları, iletken demetlerine zarar vermeden dikkatlice çıkarılır.
Adım 5: Çekirdek Sıyırma
Tek tek çekirdek teller, lehimlemeye hazır, çıplak iletkenleri ortaya çıkarmak için sıyrılır.
Adım 6: Titreşimli Besleme
Otomatik titreşimli besleme sistemi, konnektörleri uygun yönlendirme ile lehimleme istasyonuna iletir.
Adım 7: Otomatik Lehimleme
Tüm kontakların hassas lehimlemesi, mükemmel bağlantılar için kontrollü sıcaklık ve bekleme süresi ile otomatik olarak gerçekleştirilir.
Adım 8: Otomatik Boşaltma
Bitmiş ürünler, kalite kontrol ve paketlemeye hazır olarak fikstürden otomatik olarak çıkarılır.

8. Tipik Uygulamalar
• Tüketici elektroniği için veri kablosu üretimi
• Tüketici elektroniği montajı ve OEM üretimi
• Bilgisayar çevre birimleri için USB konnektör üretimi
• Otomotiv kablo demeti üretimi
• Telekom ekipmanı üretimi ve montajı

USB ve Type-C Otomatik Lehimleme Makinesi JW-USB501V11'in üretim kapasitesi nedir?

JW-USB501V11, konnektör tipine ve kablo özelliklerine bağlı olarak saatte 1.600 ila 2.300 adet (adet/saat) arasında değişen bir üretim kapasitesi sunar. Bu yüksek hızlı yetenek, USB, Type-C, HDMI ve DC konnektörlerinin yüksek hacimli üretimi için idealdir ve kablo montaj hatlarında verimli akış sağlar.

JW-USB501V11 yüksek lehimleme kalitesi ve güvenilirliğini nasıl sağlar?

Makine, manuel yükleme ve ardından otomatik kablo sıyırma, kesme, soyma, çekirdek sıyırma, titreşimli besleme ve lehimlemeyi içeren yarı otomatik proses akışı sayesinde ≥%99 verim oranına ulaşır. Entegre akıllı görsel kılavuz sistemi, gerçek zamanlı teşhis ve sezgisel çalışma sağlarken, modüler CNC işlenmiş tasarım hassasiyet ve stabilite sağlayarak hataları ve duruş süresini en aza indirir.

JW-USB501V11 hangi tip konnektörleri lehimleyebilir?

Bu otomatik lehimleme makinesi, USB, Type-C, HDMI, DC ve 3,5mm kulaklık jakı konnektörlerini lehimlemek için tasarlanmıştır. Özellikle USB ve Type-C kablo lehimleme için optimize edilmiştir ve standart USB/veri kablosu ölçülerini destekleyerek veri kablosu ve kablo demeti üretimi için çok yönlü bir çözüm sunar.

JW-USB501V11'i bakım ve çalıştırma açısından kolay kılan temel özellikler nelerdir?

Temel özellikler, hızlı sökme ve kolay parça değişimine olanak tanıyarak bakım duruş süresini azaltan modüler CNC işlenmiş tasarımı içerir. Akıllı görsel kılavuz sistemi, daha az deneyimli operatörler için bile sezgisel teşhis ve sorun giderme sunar. Ayrıca, ağır hizmet tipi döküm yapı, titreşim direnci sağlayarak kararlı performans sunarken, yarı otomatik proses işçilik maliyetlerini azaltır ve tutarlılık sağlar.

JW-USB501V11 için güç ve hava basıncı gereksinimleri nelerdir?

Makine, AC 110-220V güç kaynağı ile 300W güç tüketimiyle çalışır. Düzgün çalışma için 6-8 kg/cm² hava basıncı gerektirir. Bu özellikler, standart endüstriyel güç ve basınçlı hava sistemleriyle uyumlu olmasını sağlayarak mevcut üretim düzeneklerine kolay entegrasyon imkanı tanır.
