3F Dikey Sıyırma Makinesi Dişli Sıyırma Bıçağı JW-BL04
3F Dikey Sıyırma Makinesi Dişli Sıyırma Bıçağı JW-BL04 Thumb

3F Dikey Sıyırma Makinesi Dişli Sıyırma Bıçağı JW-BL04

📅 2025-05-03 👁️ 679
  • Ürün Modeli: JW-BL04

  • Özellikler

    Model: Dikey Tel Sıyırıcı Bıçak
    Uygulama: Elektrik tesisatı, kablo montajı
    Özellikler: Hassas kesim, dayanıklı, temiz sonuçlar
    Uyum: Dikey tel sıyırma makineleri
  • Şimdi Teklif Alın

JW-BL04, 3F tipi dikey iletken sıyırma makineleri için dişli sıyırma bıçağıdır ve üretici tarafından 3F sıyırma kafasının özel dişli bıçağı olarak işaretlenmiştir. Sıyırma kafasına monte edilir ve tek düz ağız yerine yalıtıma karşı bir kesici diş sırası olarak çalışır.

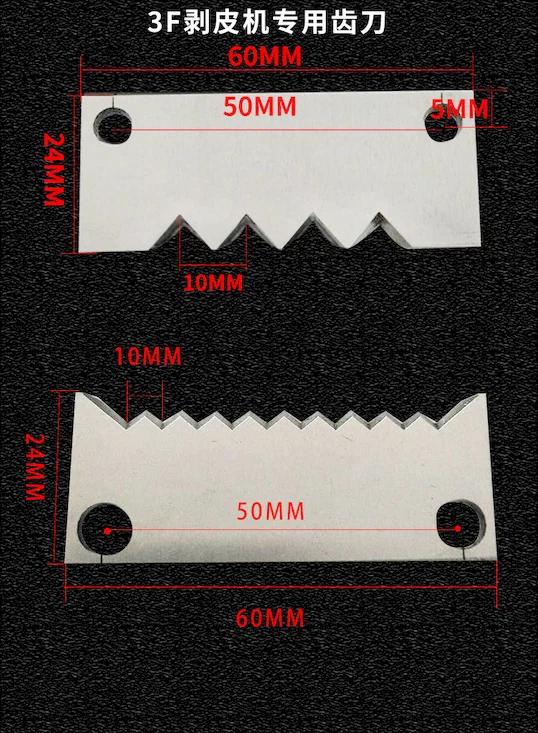

Çizimde iki diş deseni görülür. Kaba bıçak 60 mm gövdede 10 mm adımla beş diş taşır; her dişin derine girmesi gereken daha kalın yalıtımlara uygundur. İnce bıçak, aynı 10 mm aralık referansında daha uzun bir küçük diş sırası taşır; derin bir dişin iletkene ulaşacağı ince cidarlı yalıtımlar içindir. Dişler yalıtımı çevre boyunca çizer ve sıyırma strokunda açar; dikey kafanın telleri çizmeden sıyırmasını sağlayan budur.

Bıçak, 60 mm gövdede 50 mm aralıklı iki delikle ve uçta 5 mm payla sabitlenir; böylece mevcut kafaya ayar gerektirmeden oturur. Dişler körlendiğinde veya kırıldığında yedek olarak alınır ve diş deseni kullanılan yalıtıma göre seçilir.

Temel özellikler

1. Gövde ölçüsü: 3F sıyırma kafasına göre 60 mm boy ve 24 mm genişlik.

2. Diş adımı: kaba bıçakta dişler arası 10 mm, kesme ağzı boyunca beş diş.

3. İnce varyant: aynı 60 x 24 mm gövdede daha uzun küçük diş sırası; ince cidarlı yalıtım için.

4. Sabitleme: 50 mm merkez aralıklı iki montaj deliği ve gövde ucuna 5 mm pay.

5. Kesme etkisi: dişler yalıtımı çizer ve tek düz kesim yerine sıyırma strokunda açar.

6. Yedek rolü: 3F sıyırma kafası için doğrudan takılan dişli bıçak; yalıtım kalınlığına göre seçilir.

Teknik özellikler

ParametreÖzellik
ModelJW-BL04
TipDişli sıyırma bıçağı, 3F sıyırma makinesi
Gövde boyu60 mm (çizim)
Gövde genişliği24 mm (çizim)
Montaj deliği aralığı50 mm (çizim)
Uç payı5 mm (çizim)
Diş adımı10 mm (çizim)
Diş sayısıKaba 5 diş, ince çok dişli (çizim)
Sabitleme2 montaj deliği

Uygulamalar

— 3F dikey iletken sıyırma makineleri - yuvarlak tesisat iletkeninde yalıtım çizme ve sıyırma.

— Kalın PVC ve kauçuk yalıtım için kaba diş deseni; her diş cidarı delip geçmelidir.

— İnce cidarlı yalıtım ve montaj iletkeni için ince diş deseni; derin diş iletkene ulaşır.

— Mevcut 3F sıyırma kafalarında körlenen veya kırılan dişli bıçakların değiştirilmesi.

— Siparişler arasında yalıtım tipini değiştiren ve diş desenini buna göre değiştiren kablo montaj hatları.

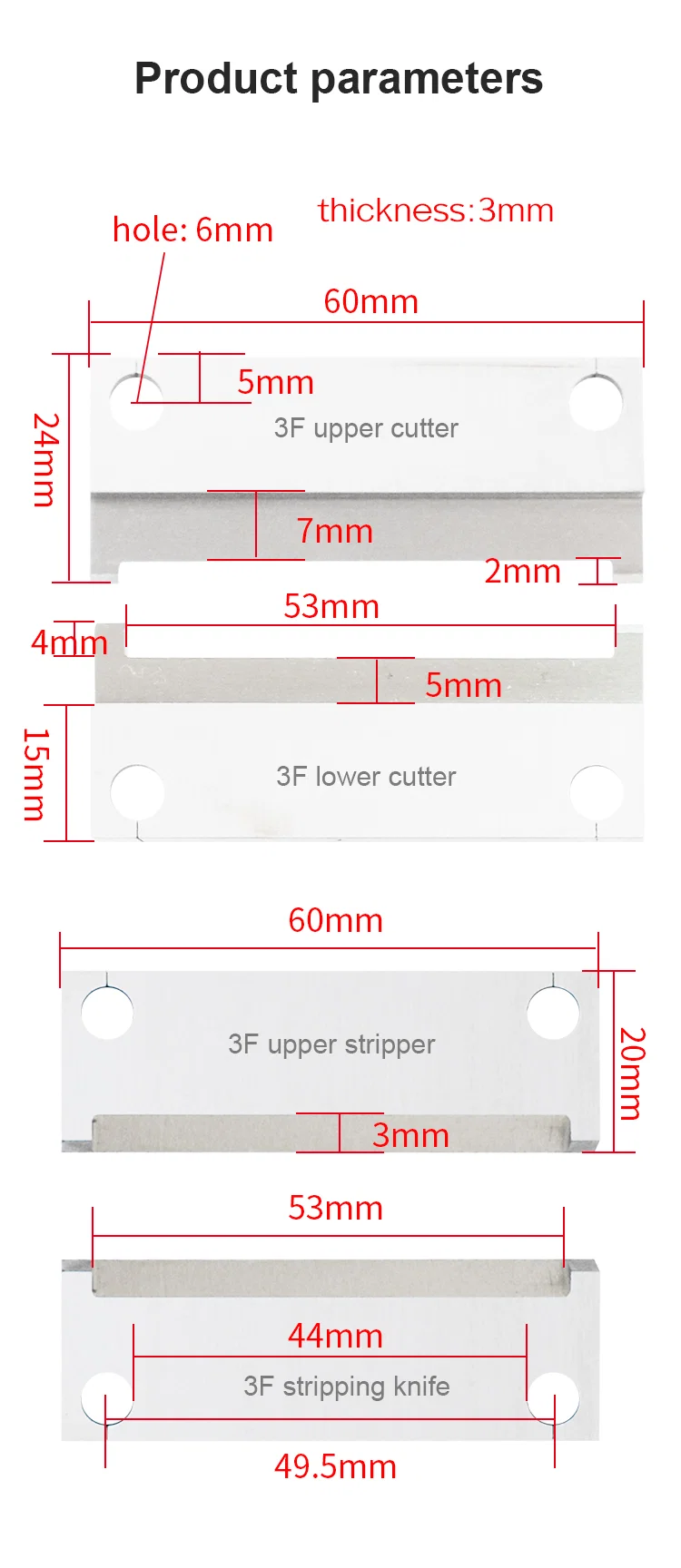

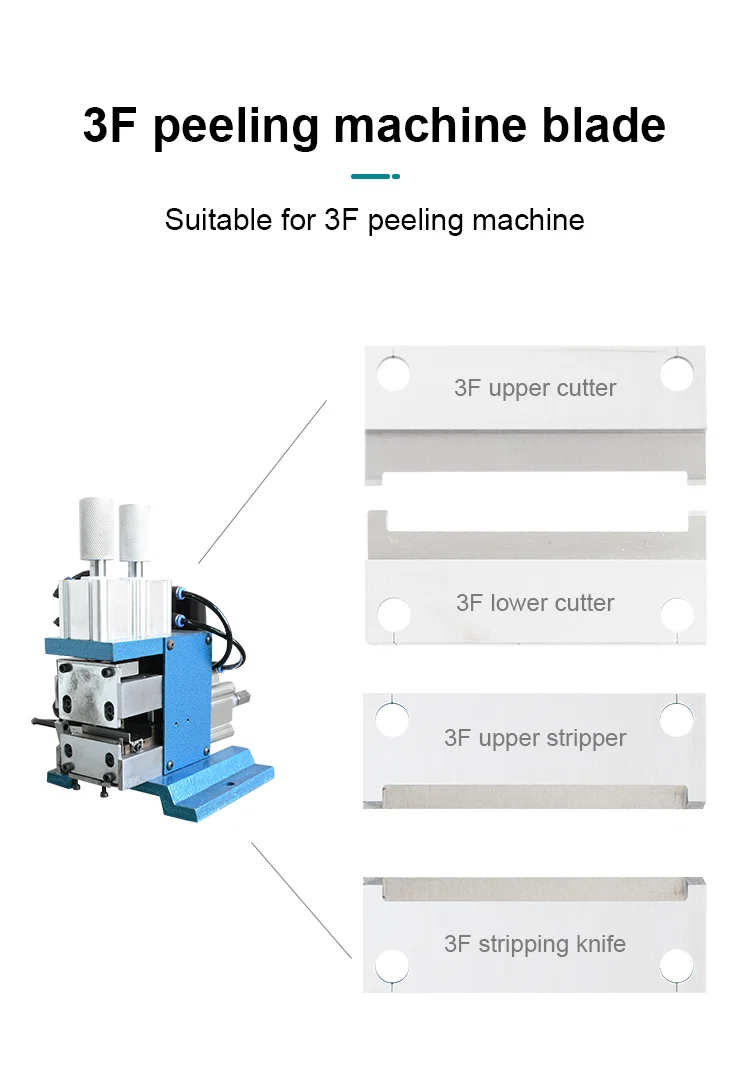

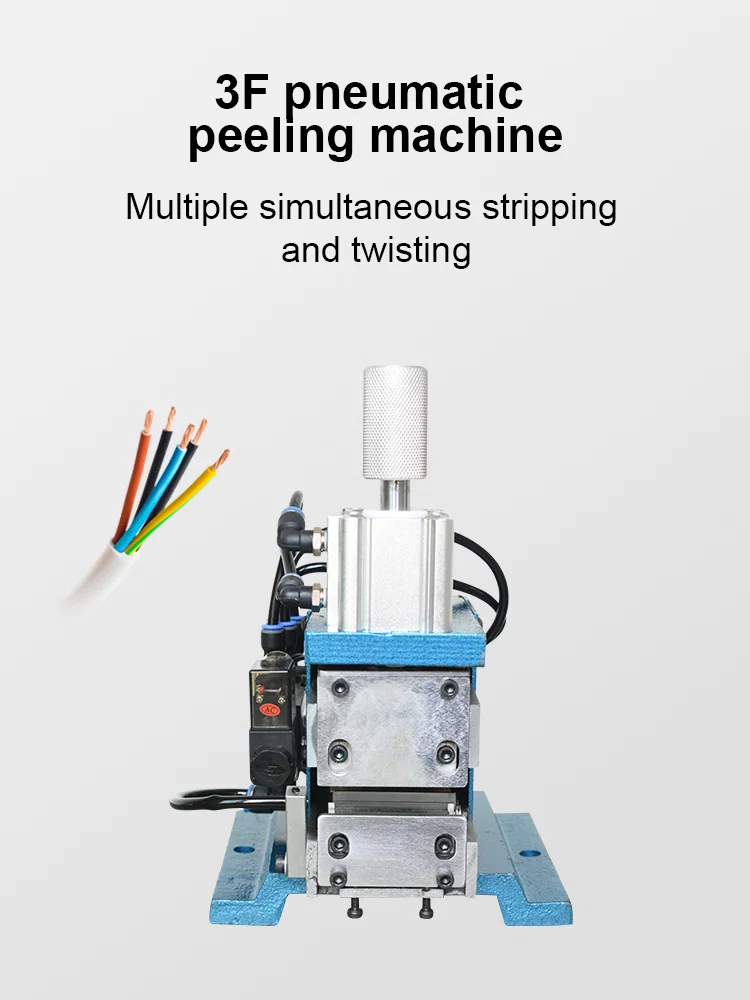

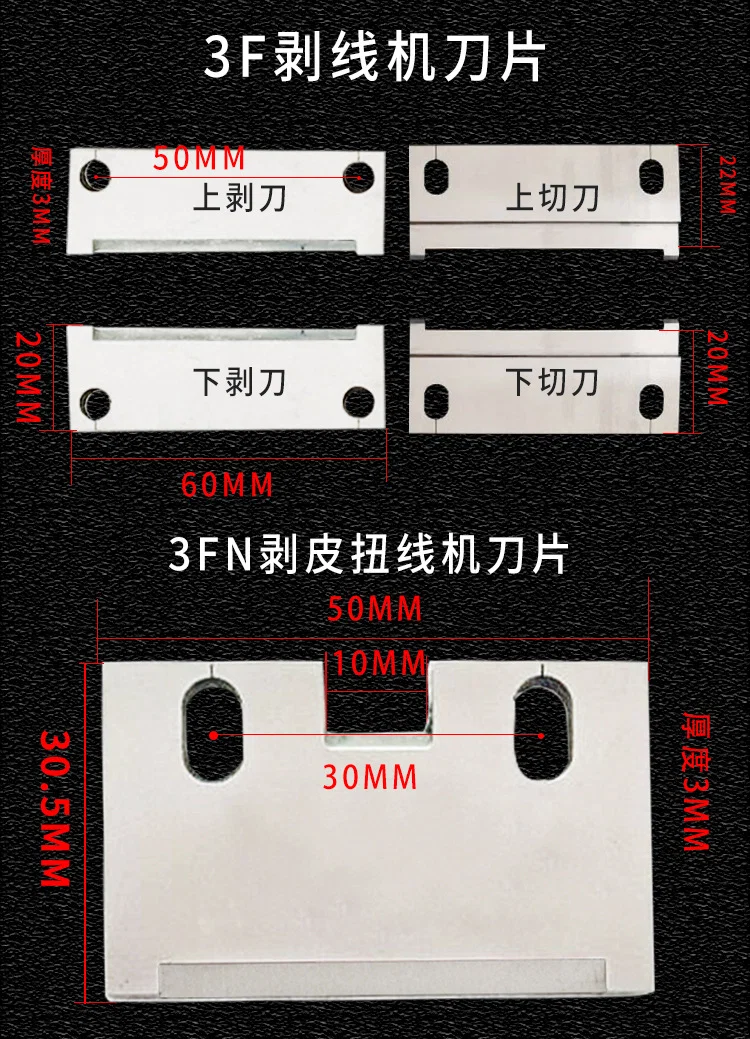

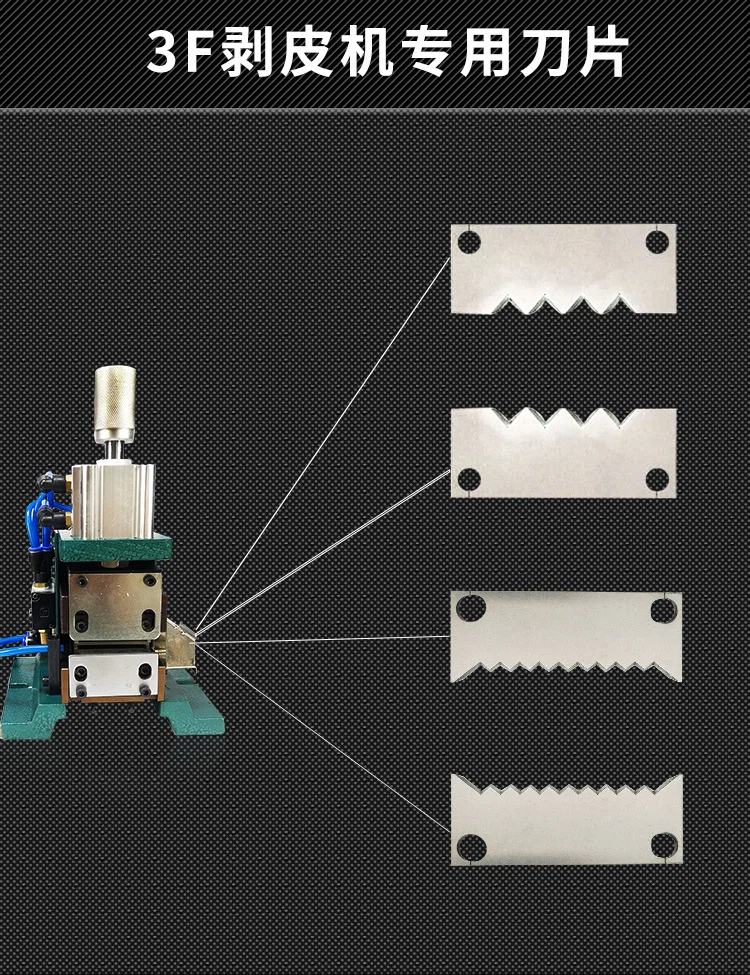

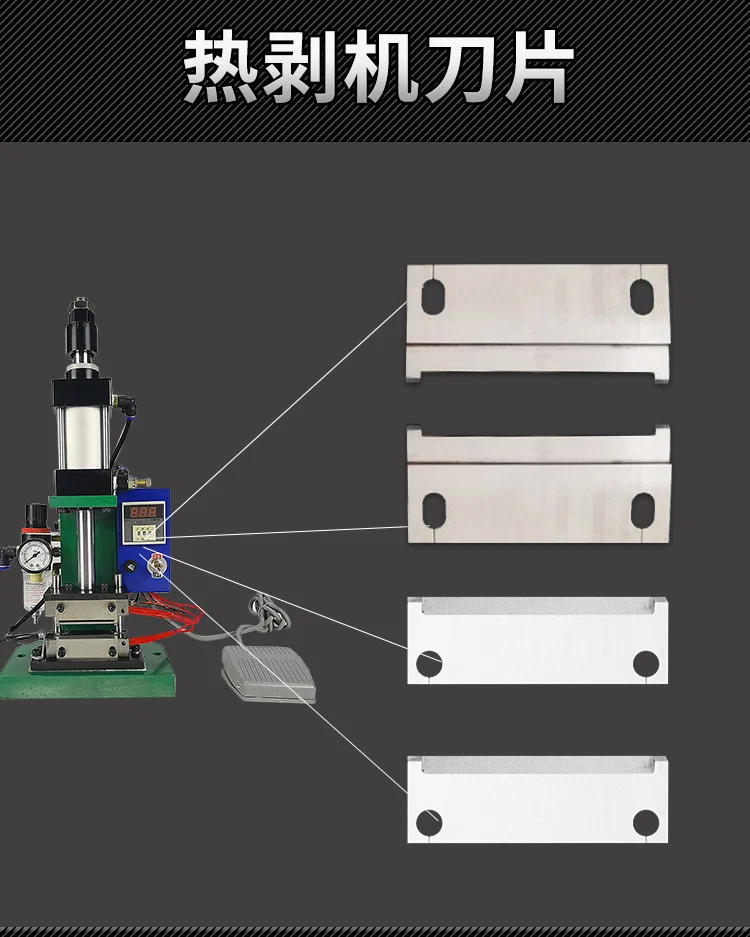

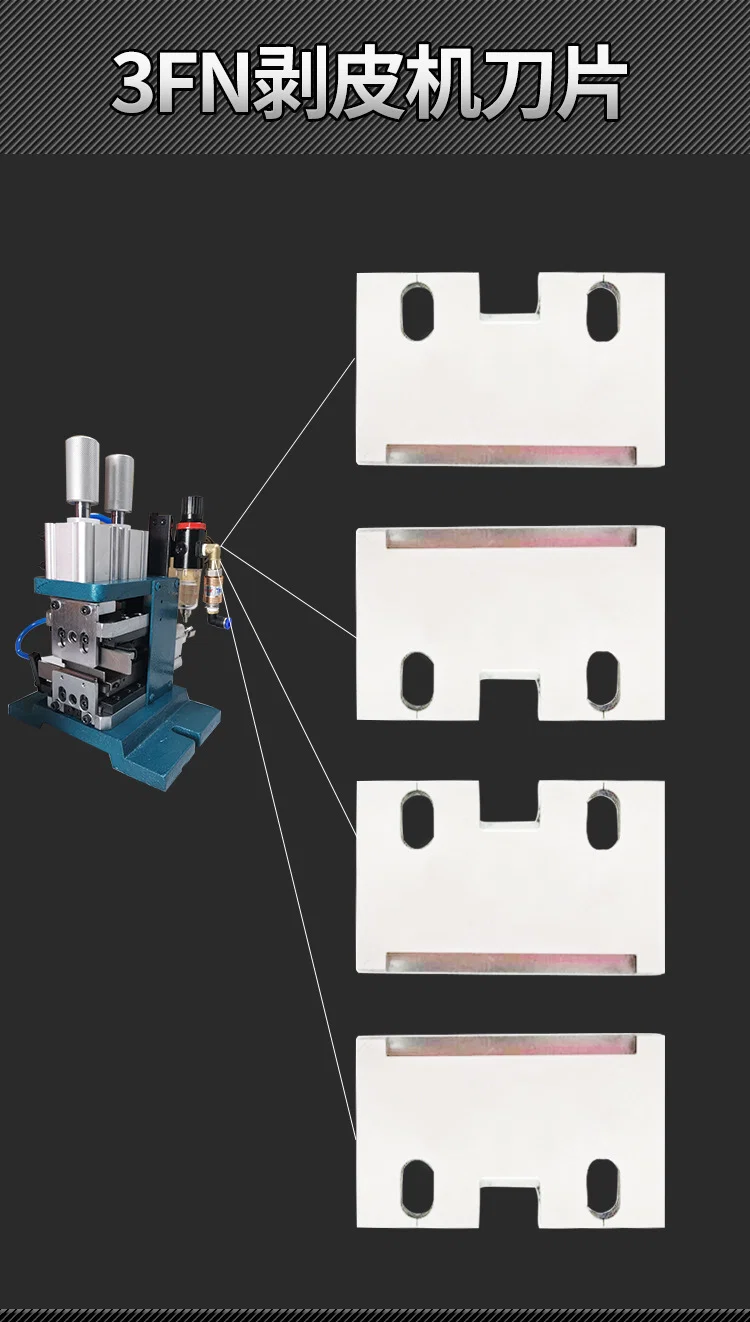

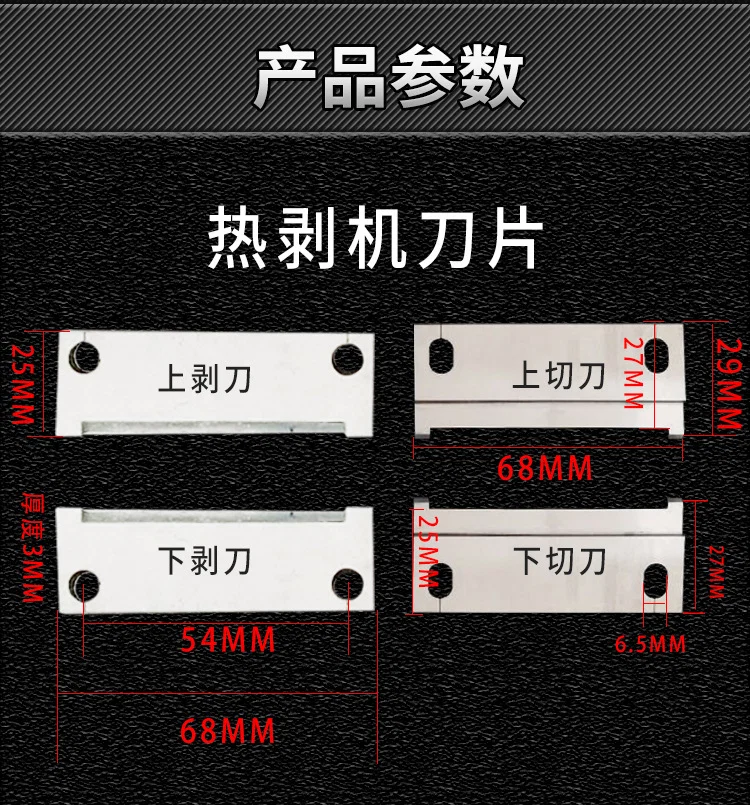

3F sıyırma makinesi bıçak seti: üst kesici, alt kesici, üst sıyırıcı, sıyırma bıçağıDört makine sorununu listeleyen görsel: düşük ürün kalitesi, kırılgan bıçaklar, eksik konfigürasyon, eski tek işlevli tasarımKüçük mavi pnömatik sıyırma makinesinin üzerinde dört 3F sıyırma bıçağıÖlçü çizimi: milimetre ölçüleriyle 3F üst ve alt kesici, sıyırıcı ve sıyırma bıçağıBilenmiş 3F kesiciler ve sıyırıcılar ile stoktaki yedek bıçak raflarıTırtıllı kapaklı, mavi tabanlı 3F pnömatik sıyırma makinesi ve sıyrılmış beş damarlı kabloDetay panelleri: üstün bıçak, yardımcı silindir, pnömatik kumanda valfi ve ana silindirEtiketli sıyırma parçaları: sıyırma ve kenetleme silindirleri, üst ve alt kelepçeler, solenoid valf, ayak pedalıKompakt mavi pnömatik sıyırma ünitesinin yanında 3FN sıyırma makinesi bıçak setiIsıtmalı sıyırma presi, dijital denetleyici ve ayak pedalıyla sıcak sıyırma bıçaklarıSıcak sıyırıcı bıçak ölçüleri: üst ve alt sıyırıcı ile kesici, 68 mm, 3 mm kalınlıkGerçek bıçaklar: kare çentikli yassı kesiciler ve zikzak V dişli sıyırma bıçakları3F sıyırma makinesi bıçak seti: yeşil gövdeli makinenin yanında iki kesici ve iki sıyırıcıKüçük pnömatik sıyırma makinesine monte tırtıllı 3F özel bıçakları3F ve 3FN makineleri için 50-60 mm boyunda, 3 mm kalınlıkta bıçak ölçü tablosu
