LCD Öğretme Kutulu 4 Eksenli Otomatik Tutkal Robotu WPM-331

📅 2025-05-03 👁️ 380
  • Ürün Modeli: WPM-331

  • Özellikler

    Model: WPM-331
    Ekran: Öğretim kutusu (LCD) 320*240
    Motor sistemi: Kapalı döngü motor
    Çalışma sıcaklığı: 5-40°C
    Çalışma nemi: %20-90 (yoğuşma yok)
    Eksen: 4 eksenli dağıtıcı robot
  • Şimdi Teklif Alın

WPM-331 kablo demeti ve küçük montaj işleri için dört eksenli bir dağıtım robotudur. Portal X, Y ve Z hareketine bir dönüş ekseni ekler; kapalı çevrim motorlarla sürülür ve 320 x 240 ekranlı LCD öğretme kutusundan programlanır. 5–40 santigrat derece ve yüzde 20–90 bağıl nem aralığında, yoğuşmasız çalıştığı için ısıtılmayan montaj salonlarını ve iklimlendirmesiz demet atölyelerini kapsar.

Konnektör gövdesine elle yapıştırma iki noktada değişkenlik gösterir: atış başına hacim operatörün tetiği ne kadar tuttuğuna, konum ise parçanın fikstürde nasıl oturduğuna bağlıdır. WPM-331 her iki değişkeni ortadan kaldırır. Noktalar kafa öğretme kutusuyla sürülerek ve konum kaydedilerek öğretilir; böylece her çevrimde aynı ped üzerine aynı damla veya boncuk düşer, dönüş ekseni parçayı ya da şırıngayı çevirerek boncuğun yeniden bağlamadan bir köşeyi veya iç duvarı izlemesini sağlar. Kapalı çevrim motorlar konumu denetleyiciye geri bildirdiği için öğretilen nokta makine vardiya boyunca ısınırken kaymaz. Hava, yan paneldeki regülatör ve göstergeden verilir; püskürtme ayak anahtarından tetiklendiği için iki el de fikstür plakasını yüklemek üzere serbest kalır.

Ailedeki diğer üç ünite işe göre önemli noktada ayrılır. WPM-332 de dört eksenlidir ancak 0,05–0,9 MPa aralığı belirtilen basınç ayar valisi, manuel yapıştırma butonu ve sıfırlama anahtarı etrafında kurulmuştur. WPM-333, CAD içe aktarma ve dairesel enterpolasyonlu üç eksenli bağımsız bir makinedir. WPM-334, R eksenli ve 0,01 ml atışlı bir tezgâh ünitesidir. WPM-331 ise dört ekseni kapalı çevrim motorlar ve 320 x 240 öğretme kutusuyla birleştiren modeldir; demet konnektörlerinde tekrarlı nokta ve boncuk işi için doğru kombinasyon budur.

Temel özellikler

1. Dört eksen - X, Y, Z ve dönüş - dönüş ekseni şırıngayı veya parçayı çevirerek boncuğun işi yeniden bağlamadan köşeyi ya da iç duvarı izlemesini sağlar.

2. Eksenlerde kapalı çevrim motorlar ve denetleyiciye konum geri bildirimi; öğretilen nokta uzun çalışmadan sonra ısıyla kaymak yerine tekrarlanır.

3. Sürerek ve kaydederek nokta öğretimi için 320 x 240 ekranlı LCD öğretme kutusu; yeni demet varyantı yeni fikstür değil yeniden öğretme demektir.

4. Yoğuşmasız 5–40 santigrat derece ve yüzde 20–90 bağıl nem çalışma aralığı; ısıtılmayan üretim alanlarına uygundur.

5. Yan kumanda panelinde regülatör ve göstergeli pnömatik yapıştırıcı beslemesi; püskürtme ayak anahtarından tetiklenir ve iki el parçada kalır.

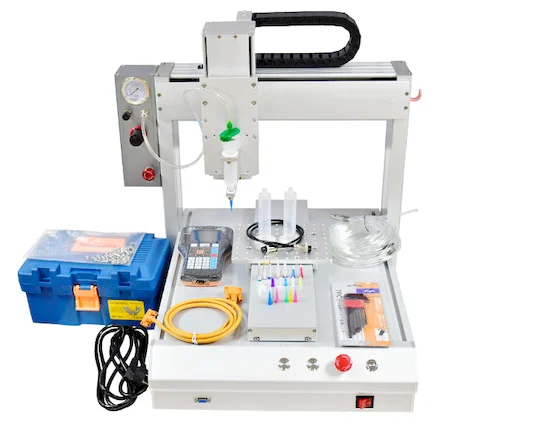

6. Kablo zincirli portal gövde, tabla üzerinde delinmiş fikstür plakası, korumalı dağıtım kafası ve tabanda seviye ayakları.

Teknik özellikler

ParametreÖzellik
ModelWPM-331
Makine tipiDört eksenli otomatik yapıştırma robotu
EkranÖğretme kutusu, LCD 320 x 240
Motor sistemiKapalı çevrim motor
EksenlerX, Y, Z ve dönüş
Çalışma sıcaklığı5-40 santigrat derece
Çalışma nemiYüzde 20-90, yoğuşmasız

Uygulamalar

— Kablo demeti konnektörleri: her yuvaya veya pabucun yuvasına, her gövdede aynı konumda bir damla yapıştırıcı veya sızdırmazlık malzemesi.

— Gerilim giderme: dökme gövdenin kablo çıkışında bir boncuk yapıştırıcı, dönüş ekseni eğriyi izleyerek birleşim boyunca sürülür.

— Sensör ve röle tabanları: dairesel yuvaya potlama veya sabitleme bileşeni verilir, dönüş ekseni nozulu çevre boyunca taşır.

— Kumanda kutusu montajı: dikdörtgen flanş hattı boyunca conta bileşeni öğretme kutusundan nokta nokta öğretilerek çekilir.

— Küçük elektronik modüller: atış konumunun gövde içinde tekrarlanması gereken LED kartları ve klemensler üzerinde sabitleme yapıştırıcısı.
