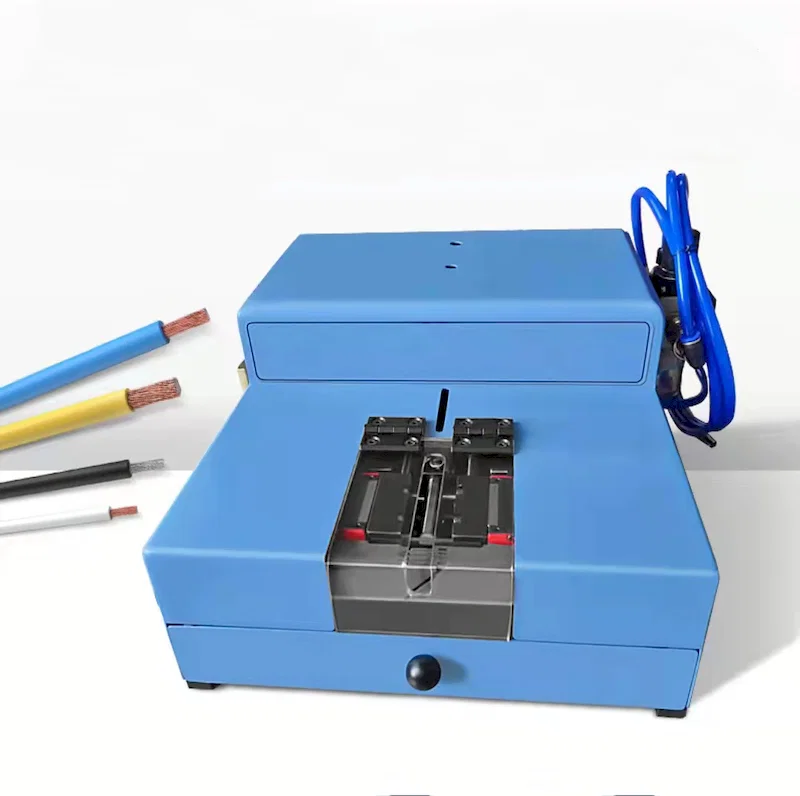

WPM-0.5-10MM2, 0,5 mm ile 10 mm arasındaki kabloyu alan ve ölçüler arasında bıçak değişimi olmadan kılıf ucunu sıyan pnömatik bir tezgâh sıyırıcıdır. Hem tek damarlı hem çok damarlı kabloyu işler; çeneler atölye havasıyla beslenen bir pnömatik silindirle kapanır ve makineye elektrik bağlantısı yoktur.
Sabit bıçaklı bir sıyırıcı her kablo ölçüsü için yeni bir bıçak konumu gerektirir ve çiziklerin çoğu bu ayarda oluşur: bıçak kılıfı kesecek kadar yakın, tellere değmeyecek kadar uzak ayarlanır ve küçük kabloda bu iki sınır arasındaki aralık dardır. Burada çene seti silindir stroku altında kabloya kapanır; böylece aynı kafa bıçak değişimi olmadan 0,5 mm ile 10 mm çalışır ve geçiş, bıçak değişimi yerine basınç ve strok ayarıdır. Şeffaf bir koruma kesme noktasını örter ve çene kapanırken yerinde kalabilir.
Otomatik sıyırıcıların elle beslemeli tamamlayıcısıdır. WPM-1-6 emaye teli kazır, WPM-6806N program kontrolünde dokuz koaksiyel katmandan geçer; bu ünite ise kısa serilerde, onarımlarda ve karışık ölçülü takımlarda tek kılıf sıyırmasını yapar; burada makineyi programlamak tetiği çekmekten daha pahalıdır.
Temel özellikler
1. Tek çene seti 0,5-10 mm kabloyu kapsar; karışık ölçü çalışan bir tezgâh işler arasında bıçak değişimi için durmaz.
2. Çeneler ölçü başına sabit bir aralığa ayarlanmak yerine silindir stroku altında kabloya kapanır; bu, bıçak konumunu geçiş işleminden çıkarır.
3. İthal yüksek hassasiyetli pnömatik bileşenli silindir tahriki, uzun vardiya boyunca tekrarlanabilir kapanma stroku verir.

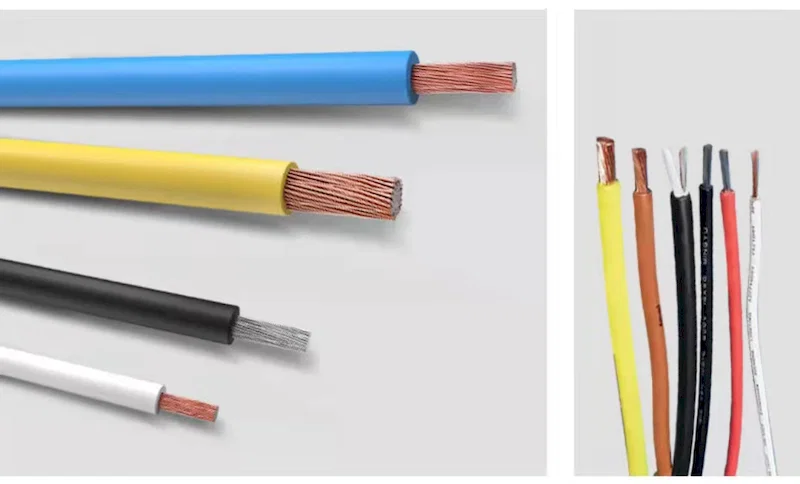

4. Hem çok damarlı hem tek damarlı kabloyu işler; dış kılıf ile tek yalıtımlı iletken aynı kafada sıyrılır.
5. Kesme noktası üzerindeki şeffaf koruma, strok sırasında çeneleri örter ancak bıçak hattını operatörden gizlemez.
6. Yalnızca havayla çalışır; hortum ve regülatör arkadadır, tezgâh ünitesinin önü elle kablo yüklemek için boş kalır.
Teknik özellikler
| Parametre | Özellik |
|---|
| Model | WPM-0.5-10MM2 |
|---|
| Makine tipi | Pnömatik tezgâh tipi kablo sıyırma makinesi |
|---|
| Tel çapı aralığı | 0,5-10 mm |
|---|
| Çalışma tipi | Pnömatik |
|---|
| Bıçak sistemi | Bıçak değişimi gerekmez, 1 çene seti 0,5-10 mm aralığını kapsar |
|---|
| Kablo uyumu | 2 tip: çok damarlı ve tek damarlı kablo |
|---|
| Güç kaynağı | Pnömatik silindir |
|---|
| Bileşen kalitesi | Yüksek hassasiyetli ithal pnömatik parçalar |
|---|
| Koruma | Kesme noktası üzerinde şeffaf kapak |
|---|
| Montaj | Tezgâh tipi |
|---|
| Besleme | Manuel |
|---|
Uygulamalar
— Kontrol panosu ve şalt kablolaması: yüksük veya pabuç takılmadan önce ucu sıyrılan 0,5-10 mm pano teli.
— Çok damarlı kablo montajları: ekranlı ve ekransız kablolarda iç yalıtımı kesmeden uçta alınan dış kılıf.
— Saha servisi ve bakım setleri: yalnızca havayla çalışma, sıyırıcının servis aracı kompresöründen güç kaynağı olmadan çalışması demektir.
— Beyaz eşya ve aydınlatma demeti: birkaç iletken için otomatik makineyi ayarlamaktan daha hızlı olduğu kısa seriler ve onarımlar.
— Sensör ve enstrümantasyon kablosu: sabit bıçağın ayrı ayar gerektireceği, telleri çizilmeden sıyrılan küçük çaplı iletkenler.
