WPM-TDJ04M, bakır bant ekleme makinesinin sessiz sürümüdür: 1,5 ton kapasite, 23 mm strok ve 50/60 Hz'de AC 110 V veya 220 V ile çalışan 550 W asenkron motor. Gövde 430 x 430 x 430 mm ve 45 kg'dır. 1 ile 6 mm arası bakır bant kafanın üstündeki makarada taşınır ve ekleme kalıbına beslenir.
Motor bir değişken frekans sürücüsünden çalıştırılır; kafa hızı sabit değil ayarlanır ve kalıptaki düşük ses seviyesinin kaynağı budur. Kuğu boyunlu çalışma lambası ek noktasını aydınlatır, sayım dijital göstergede okunur ve çevrim kablolu bir taban pedalından başlatılır; böylece operatör önce iki elini tellere yerleştirebilir. TDJ04 gibi lehimsiz ek yapar; flux ve temizlik yoktur.
TDJ04'e göre bu model dakikada 200 parçalık üst hızdan vazgeçip sabit 2/4/6 mm şerit genişlikleri yerine sürekli 1-6 mm bant aralığı sunar ve 45 kg ile 10 kg daha hafiftir. Kuvvet 10KN'a karşı 1,5 ton, strok ikisinde de 23 mm, sayaç mekanik yerine dijitaldir. Aynı tezgâhta birkaç ekleme makinesi durduğunda belirtilecek model TDJ04M'dir.
Temel özellikler
1. 23 mm strokta 1,5 ton ekleme kapasitesi
2. Kafada düşük ses seviyesi için değişken frekans sürücülü 550 W asenkron motor
3. Tek makinede 1 mm ile 6 mm arası bakır bant kabul eder
4. Dijital sayaç göstergesi ve ek noktasında kuğu boyunlu çalışma lambası

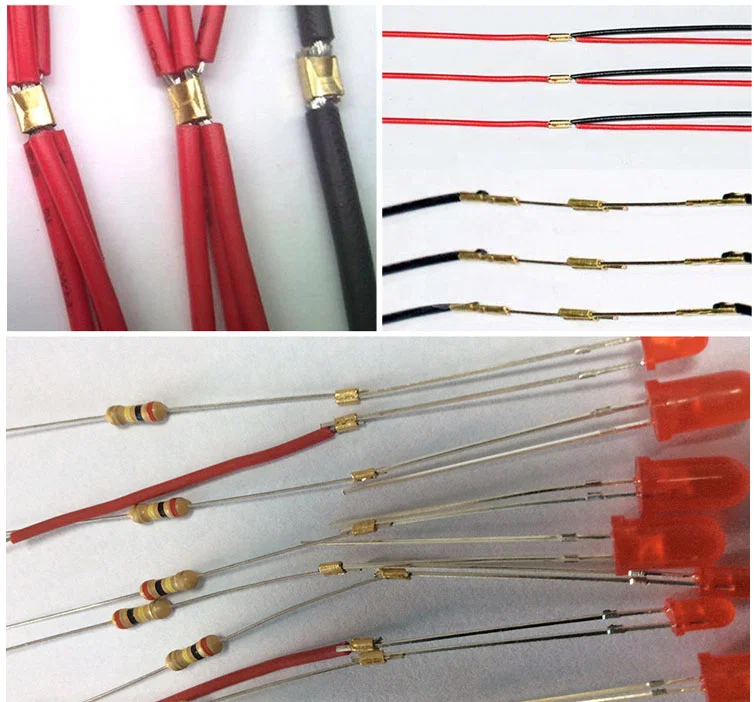

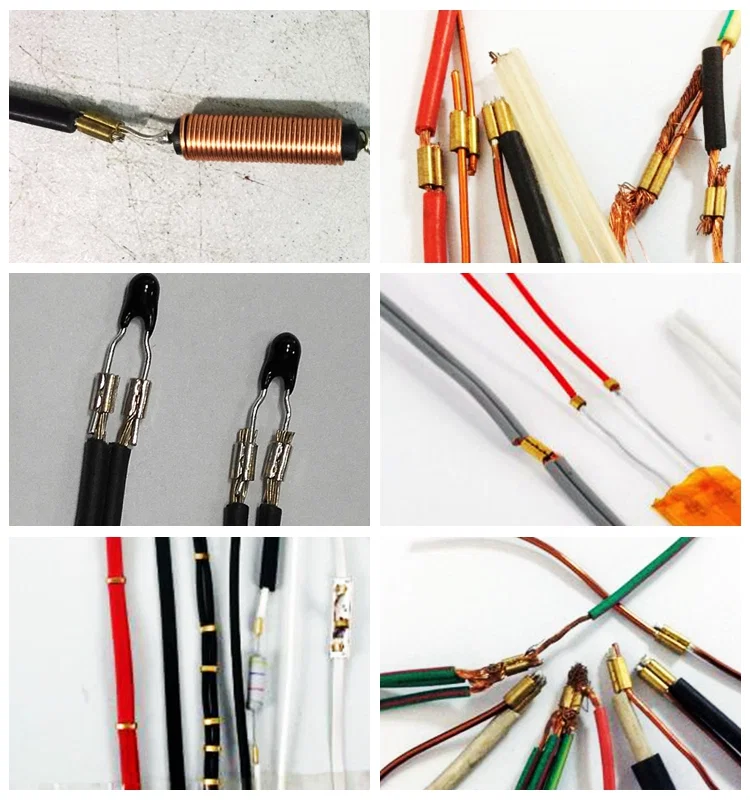

5. Flux, duman emişi ve ek sonrası temizlik gerektirmeyen lehimsiz ek
6. Kablolu taban pedalı, tahrik üzerinde kayış muhafazası ve koçta tehlike etiketi; 430 x 430 x 430 mm ölçüde 45 kg
Teknik özellikler
| Parametre | Değer |
|---|
| Model | WPM-TDJ04M |
|---|
| Kapasite | 1,5 Ton |
|---|
| Strok | 23 mm |
|---|
| Uygun bakır bant | 1-6 mm |
|---|
| Motor | Asenkron motor AC220V 550W |
|---|
| Güç kaynağı | AC110V/220V 50/60Hz |
|---|
| Boyutlar | 430 x 430 x 430 mm |
|---|
| Ağırlık | 45 kg |
|---|
Uygulamalar
— Odanın ses seviyesinin önemli olduğu çok makineli tezgâhlardaki ekleme istasyonları
— Birden çok bakır bant genişliği çalıştıran ve şerit stoğu değiştirmeden 1-6 mm kapsam isteyen demet atölyeleri
— Lehim potasından uzakta iletken birleştiren beyaz eşya ve küçük motor tesisatları
— Pedal çevrimiyle orta nokta ek yapan otomotiv alt montaj hücreleri
— Tek ek için havya kurulumu yapmadan çalışılan onarım ve yenileme tezgâhları
