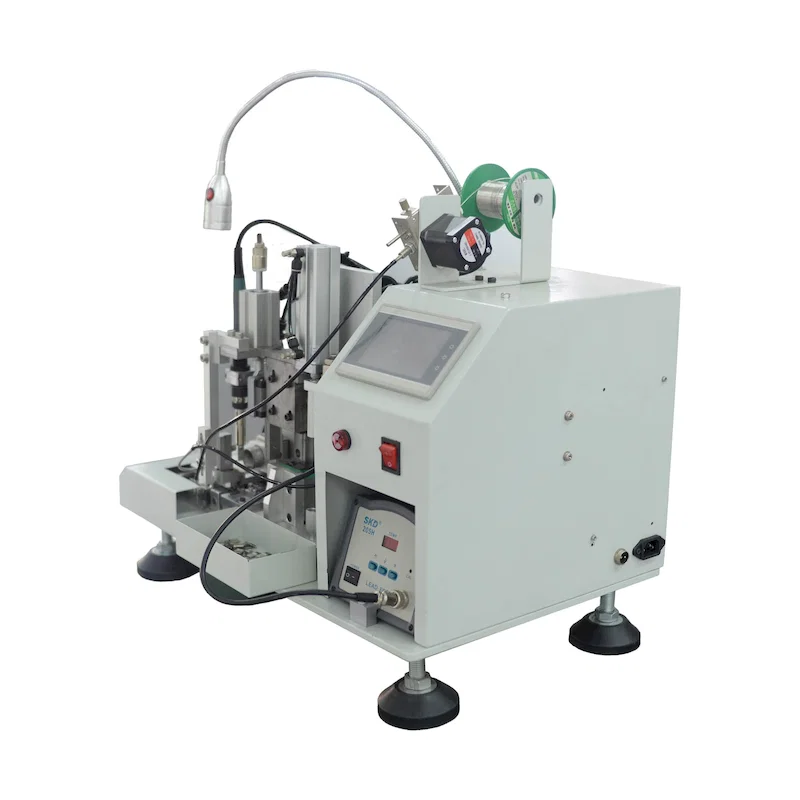

JW-SD01, USB veri ve şarj kabloları için otomatik kablo lehimleme makinesidir; lehimleme, sıyırma, kesme ve çekmeyi tek çevrimde birleştirir. PVC telde saatte 1200-1500 adet anma çıkışı vardır; AC220V veya AC110V beslemeden çalışır, makine 40 x 40 x 50 gövdede yaklaşık 30 kg'dır. Kablo üretim sektörü için yapılmıştır ve Type C, Micro USB ile Lightning konektör gruplarını işler.

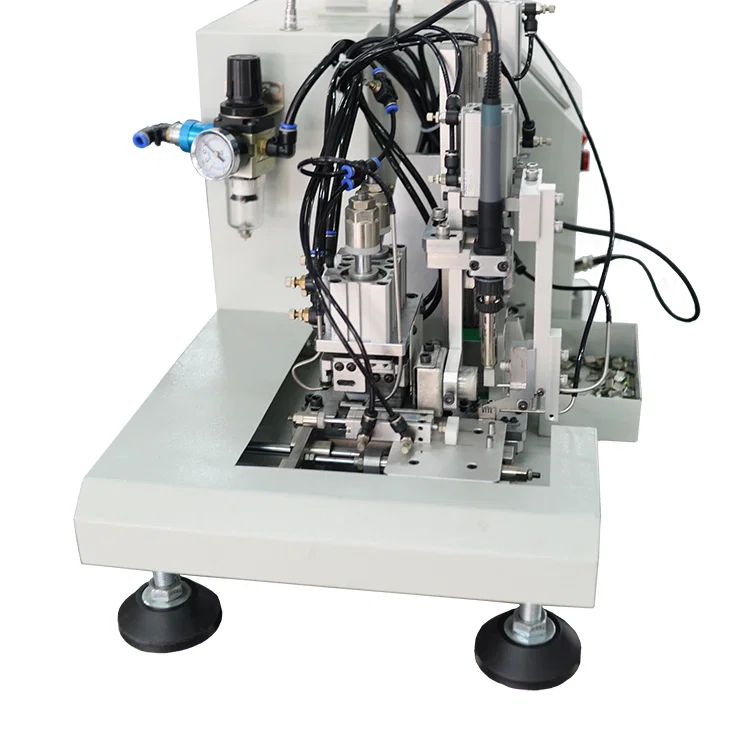

Yarı otomatik bir lehim tezgâhının sınırı operatördür: ayak anahtarıyla saatte 600-800 adette çıkış, bir elin konektörü ne kadar süre sabit tutabildiğiyle sınırlıdır ve verim vardiya boyunca yorgunlukla birlikte kayar. JW-SD01'de kablo, ortak bir çevrimden sürülen pnömatik kafalarla sıyırma, lehimleme ve çekme istasyonlarından geçirilir; konumlar ve bekleme süreleri mekanik dayama yerine dokunmatik panelden girilir. Lehim, gövdeye monte makaradan kafanın üzerindeki gergi koluyla çekilir; besleme ayrı bir tel sürücüsüne bağlı değildir ve kesim artığı istasyonların altındaki tepsiye düşer.
WPM-USB08 ve 205H'ye göre üstünlük verim ve kapsamdır: bu ikisi, operatörün önceden hazırladığı konektörü lehimleyen saatte 600-800 adetlik elle yükleme tezgâhlarıdır; JW-SD01 ise kabloyu ayrıca sıyırıp keser ve saatte 1200-1500 adette bitmiş grup verir. ABD ve AB fişli besleme kabloları için kurulan WPM-3600A'ya göre uygulaması daha dardır; JW-SD01 USB ve Lightning konektör ailelerine özgüdür.
Temel özellikler
1. Saatte 1200-1500 adet; aynı USB konektör ailelerinde yarı otomatik WPM-USB08 ve 205H'nin saatte 600-800 adedinin yaklaşık iki katı.
2. Tek indekste dört fonksiyon: lehimleme, sıyırma, kesme ve çekme; makine lehimlenmiş ara grup yerine bitmiş kablo verir.
3. Pnömatik istasyon kafaları ortak çevrimden çalışır; konum ve bekleme süreleri mekanik dayama yerine dokunmatik panelden girilir.
4. Gövdede taşınan lehim makarası ve kafayı besleyen gergi kolu; ayrı tel sürücüsü tezgâhtan kalkar.
5. Type C, Micro USB ve Lightning konektör gruplarını işler; konektör tipleri arasında fikstür değişir.
6. AC220V veya AC110V giriş, 40 x 40 x 50 gövdede yaklaşık 30 kg; dengeleme ayakları ve kesme istasyonu altında artık tepsisi.
7. Belirtilen iletken yalıtımı PVC tel; kablo çevrim içinde boya göre kesilir.
Teknik özellikler
| Parametre | Değer |
|---|
| Model | JW-SD01 |
|---|
| Makine tipi | Otomatik USB kablo lehimleme makinesi |
|---|
| Fonksiyon | Lehimleme, sıyırma, kesme, çekme |
|---|
| Verimlilik | 1200-1500 adet/saat |
|---|
| Güç kaynağı | AC 220V / 110V |
|---|
| Tel malzemesi | PVC tel |
|---|
| Boyutlar | 40 x 40 x 50 |
|---|
| Ağırlık | Yaklaşık 30 kg |
|---|
| Uygulama | Kablo üretim sektörü |
|---|
| Konektör kapsamı | Type C, Micro USB, Lightning |
|---|
Uygulamalar
— USB veri kablosu üretimi: 4 ve 5 iletkenli kablo tek çevrimde sıyrılır, fiş gövdesine lehimlenir ve boya göre kesilir.
— Type C şarj kablosu hatları: konektöre özgü fikstürlerle saatte 1200-1500 adet gövde ve pim lehimlemesi.
— Micro USB aksesuar kabloları: kısa adaptör ve OTG grupları tam boy kablolarla aynı makinede işlenir.
— Lightning kablo montajı: aftermarket ve OEM programları için PVC yalıtımlı kabloda konektör lehimlemesi.
— Kablo üretim tesisleri: yarı otomatik tezgâhın hat darboğazı olduğu seri üretim.
